С целью исследования ценности подобного тяжёлого бронирования построили баржу, целиком забронированную ниже ватерлинии 102-мм плитами, с 102-мм внутренней переборкой, и торпедировали её. В результате баржа была совершенно уничтожена, а мощная обшивка, как оказалось, лишь усугубила разрушительное действие взрыва вместо того, чтобы снизить его.

Во время внезапной атаки японцев на Порт-Артур «Цесаревич» был поражён торпедой; попадание пришлось под кормой, где никакой специальной конструктивной защиты не было. Наружная обшивка и набор корпуса были разорваны на участке размерами 10 х 3 м, поясная броня в 64 мм вдавилась внутрь, а подкрепления за ней сильно деформировались. Один из кораблей серии «Бородино», «Князь Суворов», потопленный при Цусиме, был через 40 минут после начала сражения выведен из строя артиллерийским огнём, потерял мачту и обе трубы (к 3 ч 10 мин пополудни), а затем дважды атакован эсминцами – в 3 ч 40 мин и в 4 ч 45 мин. Известно, что одна торпеда попала в него, что привело к крену в 10°. Что касается последней атаки, то здесь источники расходятся. В одном утверждается:

«Во время последней атаки «Князя Суворова» в конце первого дня сражения в Японском море имело место сильное волнение; корабль был частично небоеспособен; его атаковали шесть эсминцев, зашедших с кормы, по три с каждого борта, и выпустивших торпеды с дистанции 800 м. Корабль мог отстреливаться только из одного орудия».

По другому свидетельству (офицера одного из участвовавших в атаке эсминцев):

«…четыре корабля атаковали в сумерках и приблизились к цели на 200-300 м. Они были встречены плотным огнём, который выглядел странным со стороны корабля, подвергнутому до этого крайне жестокому обстрелу. Из четырёх выпущенных торпед три поразили корабль и в пять минут он пошёл на дно».

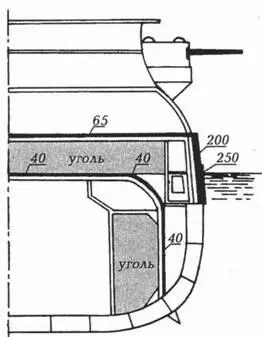

«Формидэбл»

«Цесаревич»

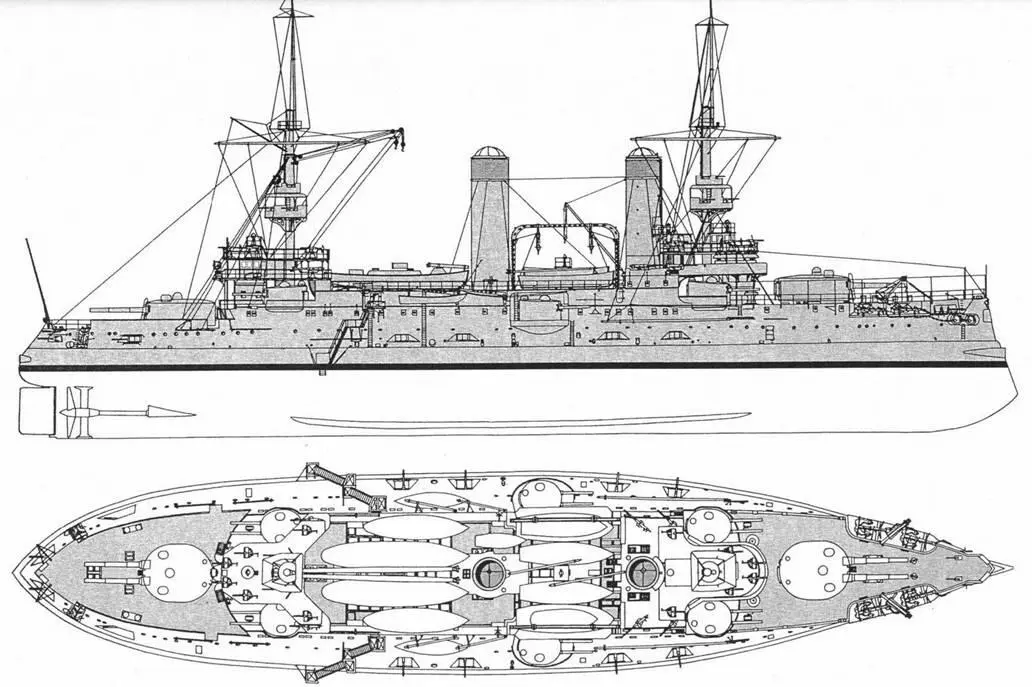

«Цесаревич». Внешний вид корабля

В «Суворов» попали две торпеды с «Харусаме» – одна в районе машинного отделения, другая в корму, и в 19 ч 20 мин он затонул. Выведенный из строя с поступающей внутрь водой, весь в огне, он продолжал оставаться наплаву ещё пять часов, а после попадания торпед держался на воде целых два часа. Поскольку корабль нёс много угля в отсеках выше ватерлинии, а его угольные ямы были пусты, то о его достаточной начальной остойчивости нечего и говорить – вся его стойкость может быть отнесена лишь на счёт его конструктивной подводной защиты.

Эффективность угля против торпедной атаки оставалась неясной до 1904 г., пока не была подтверждена опытным путём. В качестве корабля-мишени послужил «Белляйл».( 6*) Снаружи к его корпусу пристроили коффердам глубиной 0,6 м, заполненный целлюлозой, а между наружной обшивкой и котельным отделением возвели шесть близко друг от друга отстоящих продольных переборок, пространство между которыми заполнили углем.

Подрыв торпеды калибром 457 мм эффективно продемонстрировал, что защита, хорошо подходящая против артиллерийского огня, далеко не гарантирует подобный же успех против подводного взрыва. Образовалась пробоина размерами 3,5 х 2,5 м, а большая часть коффердама и его наполнения были снесены взрывом. Это совершенно разрушило предположения экспериментаторов о том, что целлюлоза от соприкосновения с водой разбухнет и наглухо закупорит пробоину. Внутри корпуса разрушения простирались до последней переборки, оставшейся целой, но палубы не выдержали и вспучились, так что уголь оказался разбросанным по всему кораблю – между переборками его не осталось и одной тонны. Этот опыт привёл к появлению внутренних броневых экранов, прикрывавших погреба бортовых башен «Дредноута» (1905), которые получили развитие в виде полных броневых продольных переборок уже на линкорах серии «Беллерофон» (1907).

Эта серия интересна тем, что «дунканы» стали первыми линейными кораблями, преодолевшими 19-узловую отметку, впервые не имели вентиляционных раструбов и стали последними, изначально окрашенными в чёрно-белый цвет. Первые четыре корабля были построены по Дополнительной программе 1898 г., а финансирование постройки было отнесено на бюджет следующего года. Стоимость каждого составляла около 1 093 000 фунт, стерлингов. Достройка всей серии не раз приостанавливалась в связи с забастовками, объявляемыми профсоюзами машиностроителей, так что на каждый из кораблей ушло по четыре года, а на «Корнуолис» целых пять.
