Скорость, км/ч:

максимальная на высоте около 10 км 2330

максимальная на высоте до 3 км 1110

Практический потолок, м 17060

Дальность, км:

перегоночная 3335

действия 1480

Масса, кг:

максимальная взлетная 17000

пустого самолета 7500

Максимальная боевая нагрузка, кг 6300

Габариты самолета, м:

размах крыла 9,13

длина 14,36

высота 5,2

Двигатель: ТРДДФ SNECMA М53-Р2, кгс 6560/9700

Предназначен для всепогодных атак наземных целей с преодолением ПВО противника на малой высоте, выполнения задач ПВО и завоевания превосходства в воздухе. Способен действовать как на малых, так и на больших удалениях от аэродрома вылета.

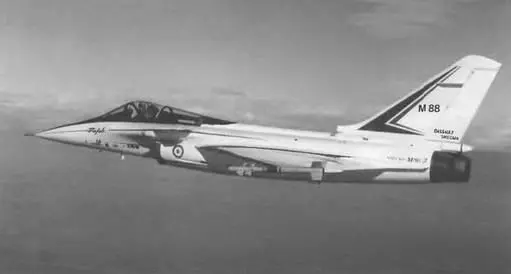

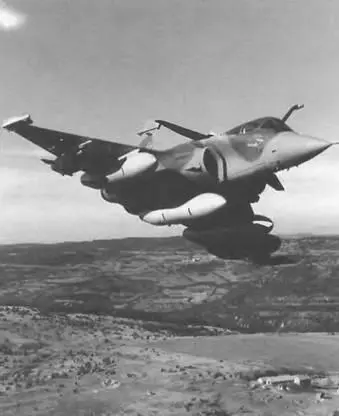

Самолет «Рафаль» задумывался в качестве экспериментального передового боевого самолета пятого поколения (АСХ – Advanced Combat Experimental) для отработки новейших технологий, которые могли бы быть использованы впоследствии для создания аппарата, призванного заменить самолет ВВС Франции «Ягуар» и ВМС Франции «Крусейдер» и «Супер Этандар». Первый опытный образец, оснащенный двумя турбовентиляторными двигателями Дженерал Электрик, 4 июля 1986 г. в первом же полете превысил скорость звука. Через 2 года опытный экземпляр продемонстрировал серию посадок на авианосец «Клемансо». В апреле 1989 г. самолет был временно поставлен на ремонт для установки в левую гондолу форсированного турбовентиляторного двигателя SNECMA М88-2. В таком варианте он поднялся в воздух 27 февраля 1990 г. В дальнейшем двигатель М88 был выбран для установки на серийные самолеты «Рафаль».

Самолет выполнен по схеме «утка», с треугольным крылом и воздухозаборниками двигателей, расположенными под фюзеляжными наплывами. Система управления полетом электродистанционнная. Имеется система уменьшения нагрузок при воздействии порывов ветра и при движении по ВПП с неровной поверхностью.

Установлены 2 двигателя модульной конструкции с тягой на форсаже 7440 кгс. Начиная с 2005 г. планируется установка более мощного варианта двигателя с форсированной тягой 8870 кгс.

Самолет обладает пониженным запасом статической устойчивости. Электронно-дистанционная система управления обеспечивает хорошую управляемость на больших углах атаки с автоматической защитой от выхода на критические режимы, уменьшение воздействия турбулентности в полете с большой скоростью на малой высоте, а также автоматическое регулирование тяги двигателей при заходе на посадку.

Целевое оборудование самолета включает РЛС RBE2, ИК-датчики пусков противником УР, ИНС SAGEM «Улис» 52Х с лазерными гироскопами, а также аппаратуру помехоустойчивой скрытной связи и каналам «воздух-воздух» и «воздух-земля» и систему опознавания принадлежности. Дополнительно используется автоматическая система следования рельефу местности, оборонительная радиоэлектронная система SPECTRA, оптоэлектронная система переднего обзора OSF нашлемный индикатор, речевая система управления.

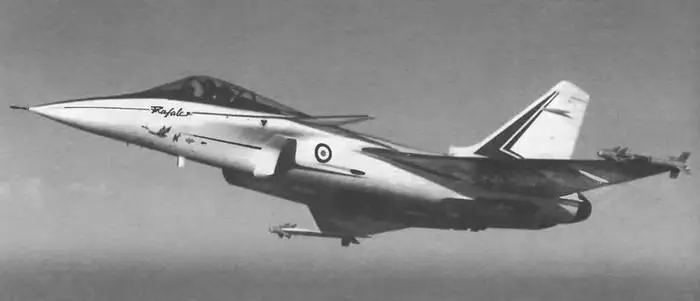

«Рафаль» А – прототип самолета «Рафаль». Он был несколько больше и тяжелее, чем самолет «Рафаль» С/М и оснащен двумя двигателями F404-GE- 400 тягой 6800 кг, на базе которых был разработан двигатель М88.

«Рафаль» В – опытный экземпляр заказанный как двухместный учебно-тренировочныи вариант самолета «Рафаль» С, но сохранивший все функциональные возможности.

«Рафаль» С – два опытных экземпляра заказанные как одноместные многоцелевые боевые самолеты. Первый самолет, заказанный в апреле 1988 г , совершил полет в феврале 1991 г Первоначально имел обозначение «Рафаль» D – французский термин для самолета-невидимки технологии «стелс», но в 1990 г. был переименован в «Рафаль» С ВВС Франции затребовали 250 самолетов в одноместном и двухместном вариантах.

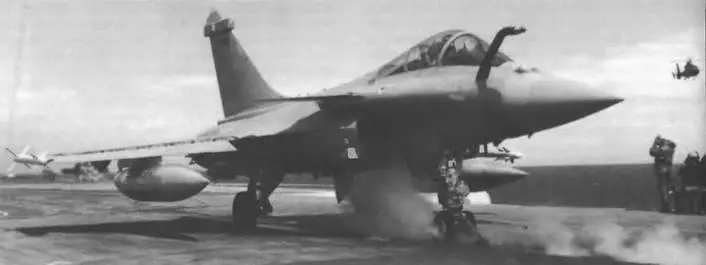

«Рафаль» М – два опытных экземпляра, заказанные для ВМС Франции как палубный одноместный многоцелевой самолет с обозначением «Рафаль» М. Схож с самолетом «Рафаль» С, но оснащен посадочным крюком и модифицированной носовой стойкой изменяемой длины. ВМС затребовали 86 машин.
