А. Карпенко - Отечественные самоходные артиллерийские и зенитные установки. Часть 1.

Состояние на вооружении с 1981 года

Разработчик ЦНИИ точного машиностроения и Пермский машиностроительный завод

Изготовитель Пермский МЗ

Боевая масса, т 8,7

Длина с пушкой вперед, мм 6020

Ширина, мм 2630

Высота, мм 2300

Клиренс, мм переменный 100-450

Ср. уд. давл. на грунт, кг/см 2 0,5

Тип двигателя дизель 5Д20

Максимальная мощность, л.с 240 (300)

Максимальная скорость, км/ч 60

Скорость на плаву, км/ч… 9

Запас хода, км 500

Преодолеваемые препятствия:

– подъем, град 32

– крен, град 18

– брод, м плавающее

Бронирование, мм

– лоб корпуса 16

– лоб башни 6

Экипаж, чел

Приборы наблюдения ТНПО-170А, МК-4, ТПК-2

Радиостанция -173

Переговорное устройство Р-174

Артиллерийское вооружение:

Тип орудия. одно 120-мм орудие 2А60 (2А51)

Разработчик. КБ ПермскогоМЗ

Изготовитель Пермский МЗ

Длина ствола, клб 4,2

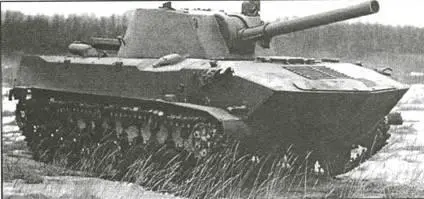

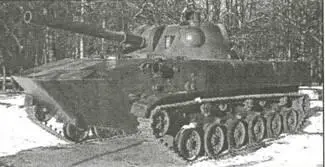

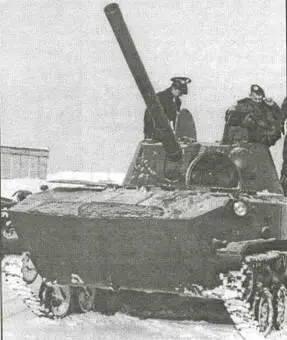

Самоходное орудие 2С9

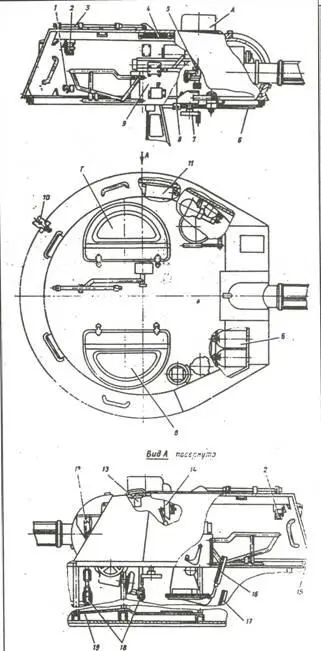

Боевое отделение САО 2С9:

1 – ручка стопора; 2 – прибор наблюдения ТНПО-170А; 3 -штырь; 4 – стопор; 5 – прицел 1П8; 6 – сектор; 7 – поворотный механизм; 8 – указатель; 9 – орудие 2А51; 10 – стопор; II – электрооборудование; 12 – защитное стекло; 1 3 – клапанная коробка; 14 – прибор наблюдения МК-4; 15 – погон; 16, 17 – сиденье; 18 – боеукладки; 19 – полики

Длина отката, мм 400

Максимальная дальность стрельбы, м 8850

Углы наведения, град.:

– вертикального. от +4 до +80

– горизонтального /-35

Скорострельность, выстр./мин 4-10

Боекомплект, выстрелов 25

Прицел елескопический 1П8

Опытное САО создано на базе плавающего бронетранспортера БТР-70 с установкой башни со 120-мм орудием от самоходной установки воздушно-десантных войск 2С9 "Нона-С".

Самоходное орудие прошло полигонные испытания.

После доработки использовано шасси бронетранспортера БТР-80. САО было принято на вооружение и получило обозначение 2С23 "Нона- СВК". Полуавтоматическое 120-мм орудие выпускается Пермским МЗ.

Состояние проходила испытания

Разработчик НИИ точного машиностроения

Изготовитель ГАЗ

Производство опытные образцы

База ТР-70

Боевая масса, т 3,5

Длина, мм 535

Ширина, мм 2800

Высота, мм 2495

Клиренс, мм 475

Среднее удельное давление

на грунт, кг/см2 1,77-3,09

Преодолеваемые препятствия:

– подъем, град 0°

– стенка, м 06

– брод, м плавающее

Тип двигателя карбюраторный,ГАЗ-66 (ЗМЗ)

Максимальная мощность, л.с 2 х 115

Удельная мощность, л.с/т 17

Запас топлива, л 290

Скорость движения, км/ч:

– максимальная 80

– на плаву 9-10

Запас хода, км 400

Бронирование противопульное

Экипаж, чел 4

Радиостанция Р-123

Артиллерийское вооружение:

Тип орудия 120-мм орудие 2А60

Разработчик. КБ ПермскогоМЗ

Изготовитель Пермский МЗ

Длина ствола, клб 24,2

Число нарезов 40

Длина отката, мм 400

Дальность стрельбы, м:

– максимальная ОФС 8700

– макс, минометной миной 7100

Начальная скорость снаряда, м/с:

– осколочно-фугасного 367

– кумулятивного 560

Углы наведения, град.:

– вертикального. от +4 до +80

– горизонтального ±35

Скорострельность, выстр./мин 8-10

Боекомплект, выстрелов 30

Прицел телескопический

Дополнительное вооружение:

Пулемет один 7,62-мм ПКТ

Боекомплект, патронов 500

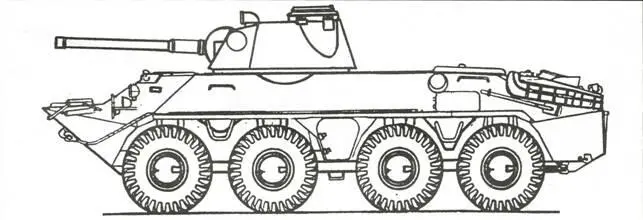

Самоходное орудие "Нона-СВ"

Создано на базе шасси БТР-80 под руководством Ю.Н.Калачникова. Первые опытные образцы были выпущены на шасси БТР-70.
