– ТК ТВ-1

21* На пр. 705К.

22* По другим данным, 350 м.

23* По другим данным, 420 м. В 1 томе «Истории Санкт-Петербургского морского бюро машиностроения „Малахит"» (СПб.: «Гангут», 2002) указано, что на стадии эскизного проекта рассматривалась глубина 400 м, а «глубина погружения лодки могла достичь… 500 м».

24* Реально не превышала 39 уз.

25* Возможны варианты.

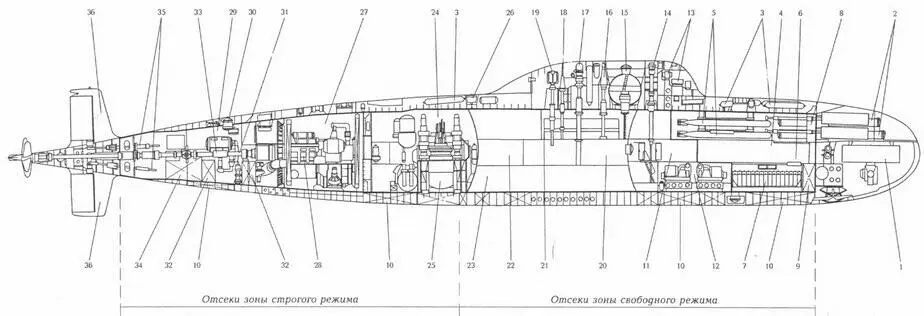

Продольный разрез ПЛА пр. 705:

1 ~ основная антенна ГАК «Енисей»; 2 – 533-мм ТА; 3 – баллоны системы ВВД; 4 – первый (торпедный) отсек; 5 – запасные торпеды с устройством быстрого заряжания; 6 – аппаратная выгородка ПУТС «Сарган»; 7 – АБ; 8 – цистерна безпузырной торпедной стрельбы; 9 – носовая дифферентная цистерна; 10 – ЦГБ; 11 – второй (радиоэлектронной аппаратуры и вспомогательного оборудования) отсек; 12 – выгородка компрессоров системы ВВД; 13 – антенны ГАК «Енисей»; 14 – совмещенное ПМУ устройства РКП и антенны связи «Айва» (КСС «Молния»); 15 – всплывающая камера; перископ системы ТВ-1; 16 – ПМУ антенны РЛК «Чибис»; 17 – ПМУ антенны «Тополь» (КСС «Молния»); 19 – ПМУ антенны радиопеленгатора «Весло-П»; 20 – третий (главного командного поста) отсек; 21 – главный командный пост; 22 – жилые, медицинские и санитарные помещения; 23 – камбуз и провизионные камеры; 24 – четвертый (реакторный) отсек; 25 – реактор с парогенераторами, циркуляционными насосами и цистернами биологической защиты; 26 – аварийный буй; 27 – пятый (турбинный) отсек; 28 – блочная ПТУ; 29 – шестой (опреснительных установок и рулевых приводов) отсек; 30 – кормовой люк; 31 – линия вала; 32 – масляные цистерны; 33 – опреснительная установка; 34 – кормовая дифферентная цистерна; 35 – приводы кормовых рулей; 36 – кормовые вертикальные стабилизаторы.

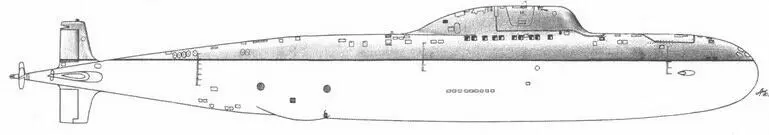

ПАЛ пр. 705 (серийная)

ПЛА пр. 705

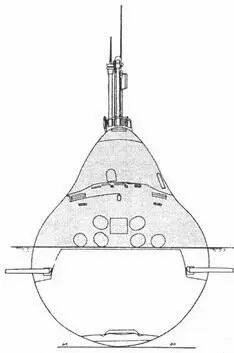

ПЛА пр. 705 29 шп. см. в нос

ПЛА пр.705 6 шп. см. в нос

ПЛА пр. 705 (шифр «Лира») СКБ-143 (СПМБМ «Малахит») разработало как «опытную комплексно-автоматизированную скоростную ПЛАТ ПЛО с торпедным вооружением». Главные конструкторы М. Г. Русанов и В. В. Ромин.

Корабль являлся ПЛА второго поколения. Он предназначался для поиска, обнаружения и слежения за ПЛАРБ и АУГ противника, их уничтожения с началом боевых действий. Легкий и прочный корпуса изготовлялись из титановых сплавов. Обводы легкого корпуса веретенообразные, кругового сечения, с ограждением выдвижных устройств «лимузинного» типа, с закрывающимися шпигатами pi вырезами. Прочный корпус делился водонепроницаемыми переборками на шесть отсеков и был образован из цилиндров и правильных усеченных конусов. Носовые горизонтальные рули убирались в легкий корпус и располагались ниже КВЛ.

Впервые в мире на пр. 705 было внедрено системное комплексно-автоматизированное управление всеми механизмами и системами корабля, позволявшее сократить численность экипажа более чем в три раза (по сравнению с ПЛА первого поколения).

Для достижения 40-узловой скорости при ограниченном водоизмещении корабль оснастили реактором с ЖМТ. Впервые в отечественном судостроении на лодках данного проекта внедрили блочную ПТУ. Ее особенностью являлось использование развитых конструкций корпусов секций главного конденсатора и маслобака редукторной передачи в качестве рамных конструкций, на которые устанавливалось основное и вспомогательное оборудование ГТЗА и турбогенераторов с навешенными питательными насосами. Внутренние объемы рамных конструкций использовались в качестве цистерн и объемов для прокладки трубопроводов ПТУ.

Головной корабль пр. 705 (К-64) был заложен на Ленинградском заводе «Судомех»[ 26*]. Он имел ППУ типа ОК-550 с разветвленными коммуникациями первого контура, тремя паропроводами и тремя циркуляционными насосами. Во время проведения испытаний на лодке вышли из строя две автономные петли первого контура, а затем начал затвердевать теплоноситель первого контура. Остановить этот процесс не удалось и реактор пришлось заглушить. В легком корпусе К-64 были обнаружены многочисленные трещины.
