Юрий Апальков - Подводные лодки Часть 1. РПКСН и многоцелевые АПЛ

Радиоэлектронное:

– БИУС «Туча»

– НК л «Сигма-667» 1*или «Тобол» 3*

– КСС… «Молния» или «Молния-Л» 4*

– система СС «Циклон» 5*

– ВВАБТ «Зубатка» или «Параван»

– ГАК… «Керчь» (МГК-100)

– РАК… «Альбатрос» (РЛК-101), «Каскад» (МРК-50)

с приставкой «Корма» (МРК-57) 6*

– СОРС «Накат» или «Залив-П» (МРП-10) 6*

– ТК… МТ-70

– перископы ПЗНГ-8М и ПЗНС-8

1* На пр. 667АУ.

2* На К-26, К-32, К-216 и К-207.

3* Устанавливался на кораблях, вступавших в строй после 1972 г., а на кораблях ранней постройки, кроме К-26, К-32, К-216 и К-207,-в процессе проведения среднего ремонта.

4* Устанавливался на всех кораблях начиная с 1982 г. в процессе проведения среднего ремонта.

5* На кораблях, вступавших в строй после 1972 г.

6* Устанавливалась на К-137, К-219, К-241, К-245, К-403, К-423 и К-444 при среднем ремонте.

АПКР пр. 667А (шифр «Навага») разработан ЦКБ МТ «Рубин» под руководством С.Н. Ковалева. Корабль являлся РПКСН второго поколения и вооружался ракетным комплексом Д-5 с баллистическими ракетами Р-27 (РСМ-25 мод.1), которые имели дальность стрельбы 2 400 км. АПКР пр. 667АУ (шифр «Мурена»)-модификация пр. 667А и в отличие от него вооружался ракетным комплексом Д-5У с БР Р-27У (РСМ-25 мод. 3), обладавшими увеличенной до 3 000 км дальностью стрельбы и разделяющейся (точнее, «рассеивающейся», без индивидуального наведения) головной частью. Кроме того, пр. 667АУ имел более совершенный НК «Тобол» с инерциальной системой, позволявшей осуществлять плавание и точно определять место в высоких широтах (на пр. 667А был установлен НК «Сигма»), и лучшие характеристики первичных акустических полей. Часть лодок пр. 667А достраивалась по пр. 667АУ, а часть проходила модернизацию во время среднего ремонта.

По конструкции пр. 667А – двухкорпусная лодка. Прочный корпус выполнен в форме цилиндра (диаметром 9,4 м) с носовой оконечностью овальной формы, а кормовой -веретенообразной, наружными шпангоутами и толщиной стенок 40 мм. Он делился водонепроницаемыми переборками на 10 отсеков. Шпангоуты изготавливались из симметричных по- лособульбовых и сварных тавровых профилей высотой 330 мм. Прочный корпус лодки был облицован звукоизолирующей резиной, легкий – нерезонансным противогидролокацион- ным и звукоизолирующим резиновым покрытием, а фундаменты под главные и вспомогательные механизмы – вибродемпфирующей резиной.

На лодке устанавливались размагничивающее устройство и система активной компенсации электрического поля. ГЭУ включала в себя два автономных блока левого и правого бортов. Каждый блок состоял из ППУ ОК- 700 с водо-водяным реактором ВМ-2-4, турбо-зубчатого агрегата T3A-635 и АТГ. Оба реактора с парогенераторами размещались в одном (седьмом) отсеке, в двух выгородках, один за другим в диаметральной плоскости корабля; паротурбинная установка, ГТЗА и АТГ каждого борта – в отдельных отсеках (в восьмом – левого, в девятом – правого борта). АТГ обеспечивали всех потребителей переменным током напряжением 380 В.

Резервные источники энергии использовались для пуска и расхолаживания ГЭУ, а также снабжали лодку электроэнергией при авариях и обеспечивали ее движение в надводном положении или под РДП. Они включала в себя два ДГ постоянного тока (ДГ-460), размещенных в шестом отсеке, две группы АБ по 112 элементов в каждой (обе группы во втором отсеке) и два реверсивных ГЭД (ПГ-153). На АПКР пр. 667А и 667АУ впервые в отечественной практике была реализована комплексная система автоматизированного управления, обеспечивавшая программное управление кораблем по курсу и глубине, а также стабилизацию без хода по глубине. Носовые горизонтальные рули (как и на американских ПЛАРБ) располагались на ограждении выдвижных устройств и рубки, что позволяло кораблю без дифферента изменять глубину погружения и упрощало его удержание на заданной глубине.

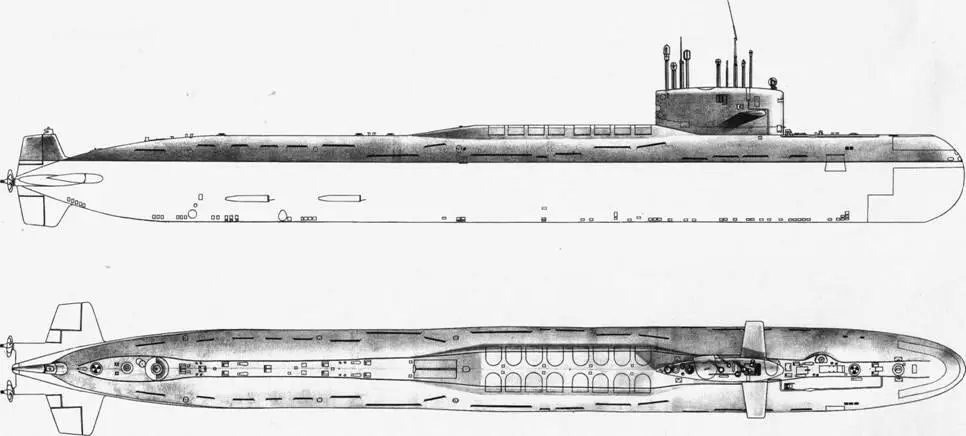

АПКР пр. 667А

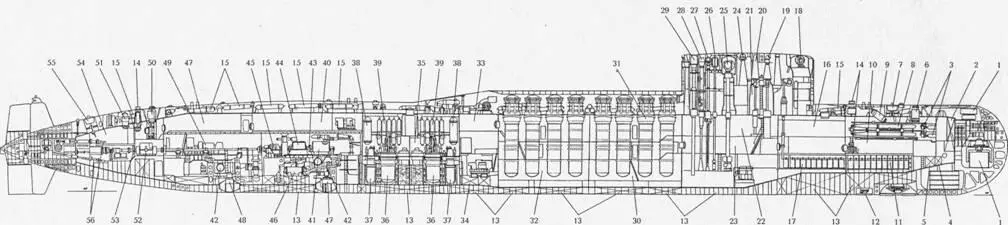

Продольный разрез АПКР пр. 667АУ:

1 – основные антенны ГАК «Керчь»; 2 – цистерна безпузырной торпедной стрельбы; 3 – 533-мм ТА; 4 – цистерна кольцевого зазора; 5 – торпедозамести- тельная цистерна; 6 – носовой люк; 7 – носовой аварийный буй; 8 – запасные 533-мм торпеды; 9 – торпедопогрузочный люк; 10 – носовой (торпедный) отсек; 11 – носовая группа АБ; 12 – гидродинамический лаг; 13 – ЦГБ; 14 – шпиль и шпилевая машина; 15 – баллоны ВВД; 16 – второй (жилой) отсек; 17 – кормовая группа АБ; 18 – репитер гирокомпаса, пеленгатор и секстан на кардановом подвесе; 19 – перископ системы МТ-70-8; 20 – перископ ПЗНГ-8; 21 – боевая рубка; 22 – третий (центральный) отсек; 23 – центральный пост; 24 – перископ астрокорректора; 25 – радиосекстан «Сайга»; 26 – антенна радиопеленгатора «Завеса»; 27 – антенна РАК; 28 – РДП; 29 – антенна СОРС «Залив-П»; 30 – четвертый (носовой ракетный) отсек; 31 – ракетная шахта; 32 – пятый (кормовой ракетный) отсек; 33 – шестой (вспомогательных механизмов) отсек; 34 – цистерны дизельного топлива; 35 – седьмой (реакторный) отсек; 36 – реактор; 37 – парогенератор; 38 – теплообменный блок; 39 – рессиверные баллоны; 40 – восьмой (носовой турбинный) отсек; 41 – паровая турбина; 42 – конденсатор; 43 – муфта эластичная; 44 – планетарный редуктор; 45 – главный упорный подшипник (ГУП); 46 – маслоохладитель; 47 – девятый (кормовой турбинный) отсек; 48 – электронасос конденсаторный; 49 – автономный турбогенератор (АТГ); 50 – всплывающая камера (ВСК); 51 – кормовойлюк; 52 – гребной ЭД (ГЭД); 53 – муфта эластичная; 54 – десятый (кормовой) отсек; 55 – кормовой аварийный буй; 56 – приводы кормовых рулей
