Александр ПАВЛОВ - УДАРНАЯ СИЛА ФЛОТА (подводные лодки типа «Курск»)

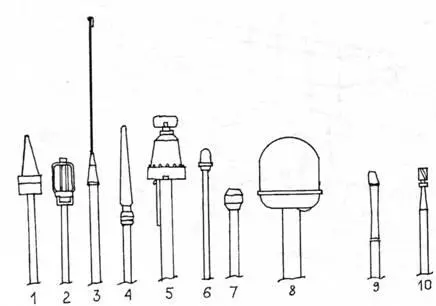

ТРЕТИЙ ОТСЕК:радиоэлектронных систем. В нем находятся все основные выдвижные устройства. Сразу за носовой переборкой- шахта антенного поста З-КР-01 для приема целеуказания от космической системы «Легенда» или от самолетного пункта наблюдения. За ним- воздушная шахта для РКП- устройства работы компрессора под

водой. Далее- радиолокационная антенна привязки «Коралл-Б», за ней- РЛС «Радиан» радиолокационного комплекса МРКП- 59, антенна УКВ связи «Анис», антенна дальней связи «Кора- Штырь», антенна радиоразведки «Зона» (пеленгатор) и в корме антенна космической связи «Синтез» (все средства связи объединены в единый комплекс «Молния»). Кроме этого, подключается телевизионная система МТК-110, которая позволяет в определенных условиях видеть под водой на глубинах 50-60 метров. Естественно, что в трюме находятся цистерны и насосы гидравлики, которые поднимают и опускают все эти выдвижные устройства. Жидкость, применяемая в системе гидравлики, совершенно негорюча. Маленький нюанс- подъем выдвижных устройств происходит по команде с ЦП, а вот при контролируемой ситуации они опускаются автоматически, на глубине 50 метров.

Итак, диаметральная линия всех палуб третьего отсека напоминает лес: ее занимают собой стальные стволы выдвижных устройств. Кроме этого, на 1 палубе по левому борту расположены рубки радиосвязи, по правому- запасной командный пункт, который для оперативности имеет люк в ЦП второго отсека. Далее идет рубка гидроакустиков и рубка радиоразведки, у кормовой переборки по левому борту рубка радиометриста. На второй палубе с правого борта пост вахтенного отсека, за ним каюта командира, далее люк в 4 отсек, с левого борта пост «Коралла» с кондиционером, у кормовой переборки третьего отсека- пост химслужбы и станция ЛОХ. По боевой тревоге в отсеке находится 24 человека.

По трапу вниз можно попасть на третью палубу, где по левому борту расположены посты связи, в том числе и засекречивающей, у кормовой переборки отсека устроен гальюн и умывальник, а на свободных площадях- каюты (командира БЧ-5, одна каюта офицеров и три мичманских). На четвертой палубе, как уже говорилось, системы гидравлики, в том числе и автономная, со своими цистернами и приводами, для открывания наружных щитов и крышек ракетных контейнеров. Рулевая гидросистема тоже автономна. Трюм занят водоотливными и осушительными магистралями, системой охлаждения, там же стоит главный осушительный насос ЦН-279 (имеется также четыре водоотливных насоса типа ЦН-294 и два типа ЭНА-4). Общий объем отсека- 956 м 3 .

ЧЕТВЕРТЫЙ ОТСЕК:жилой, в него можно попасть как из третьего отсека (по второй палубе), так и через входной люк, который выходит наверх, в кормовую часть рубки (или, правильнее, ограждения выдвижных устройств). На первой палубе по левому борту от носа к корме идут каюта интенданта и коков, затем гальюн с умывальником, медицинский изолятор, амбулатория, каюты матросов и мичманов. По правому борту- трап вниз, секретная часть и далее пять кают мичманов и матросов. По штату всего офицеров на лодке- 43, мичманов- 37, старшин- 5 и рядовых- 21, то есть 106 человек. Автономность- 120 суток. Максимальное время пребывания под водой (с работающей АЭУ, но только с регенерацией воздуха, без вентиляции) 2880 часов.

На второй палубе четвертого отсека справа от входного люка располагаются трапы наверх и вниз, затем идет большая и комфортная кают- компания офицеров с буфетной и мойкой, за ней по коридору два блока офицерских кают, у кормовой переборки пост вахтенного отсека и станция ЛОХ. Основу химической системы объемного пожаротушения в затесненных отсеках составляет фреон-114В- 2 (или хладон). Хладоны при тушении приостанавливают горение, снижая активность кислорода, а то и вовсе связывая его. Хладоны в чистом виде инертны, не проводят электричество, обладают повышенной способностью к тушению, но токсичны, особенно после сгорания. Жидкость находится в резервуаре, в случае пожара и принятия решения на применение ЛОХ из центрального поста подается сжатым воздухом по трубопроводам через сопла- распылители. В случае своевременной подачи тушение пожара гарантировано. Вторая система, ВПЛ, тушит открытый огонь воздушно- пенной смесью, но ею нельзя ликвидировать возгорание регенерации или двух- компонентного торпедного топлива. Всего на лодке 10 станций ЛОХ и 2 ВПЛ.
