Юрий Апальков - Ударные корабли. Часть 2 Малые ракетные корабли и катера

– количество х тип движителей 3 х ВФШ

– количество х тип (мощность, кВт) источников тока ЭЭС 1 х ДГ (100) + 1 х ДГ (100)

Скорость хода наибольшая, уз 44

Дальность плавания, мили:

– ходом 37 уз 600

– ходом 14 уз 1450

Экипаж (в т. ч. офицеров), чел 29 (5)

Автономность по запасам провизии, сут 5

Вооружение:

Комплекс противокорабельных ракет:

– наименование «Уран»

– количество ПУ х направляющих (тип ПУ) 2 х 4 (ТПК)

– боезапас 8 ПКР ЗР24

Переносной зенитный ракетный комплекс:

– наименование «Стрела-3»

– количество ПУ х направляющих (тип ПУ) 1 х 4 (ПЗРК)

– боезапас 16 ЗР

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 1 х 1 -76/59 (АК-176)

– количество АУ х стволов (тип АУ) 1 х 2-30-мм (АК-630-2М)

– СУАО «Ракурс»

Радиоэлектронное:

– РЛС обнаружения НЦ «Гарпун»

– навигационный комплекс «Экран»

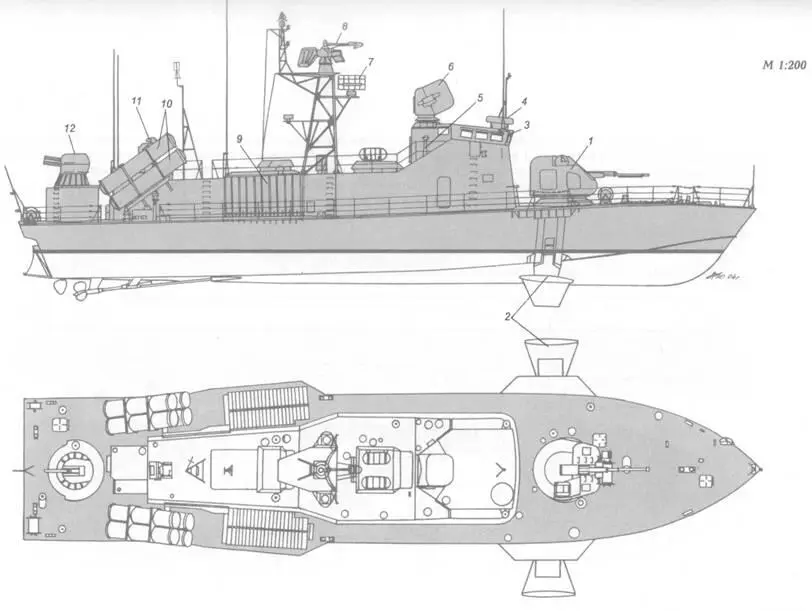

Схема внешнего вида ракетного катера пр. 2066 на момент вступления в строй:

1 – 76-.мм АУ АК-176; 2 – подводное крыло (в рабочем положении); 3 – ходовая рубка; 4 – АП РЛС комплекса «Экран»; 5 – хогивой мостик; 6 – АП РЛС СУАО «Вымпел»; 7 – АП станции «Пароль-3» (системы опознавания); 8 – АП РЛС «Гарпун»; 9 – контейнеры с телеметрической аппаратурой ПКРК «Уран»; 10 – ТПК ПКРК «Уран»; 11 – визирная колонка СУАО «Вымпел» (или массо-габаритный макет палубного поста СУАО «Ракурс»); 12 – 30-мм АК-630М-2М.

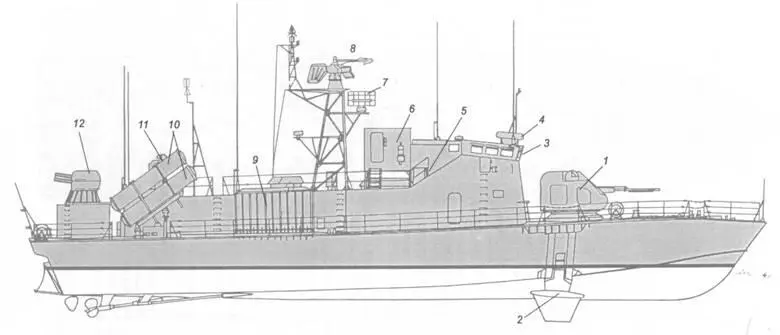

Схема внешнего вида ракетного катера пр. 2066 после установки СУАО «Ракурс»:

I – 76-мм АУ АК-176; 2 – подводное крыло (в рабочем положении); 3 – ходовая рубка; 4 – АП РЛС комплекса «Экран»; 5 – ходовой мостик; 6 – контейнеры с телеметрической аппаратурой СУАО «Ракурс»; 7 – АП станции «Пароль-3» (системы опознавания); 8 – АП РЛС «Гарпун»; 9 – контейнеры с телеметрической аппаратурой ПКРК «Уран»; 10 – ТПК ПКРК «Уран»;

II – палубный пост СУАО «Ракурс» (стабилизированные визир с лазерным дальномером); 12 – 30-мм АК-630М-2М.

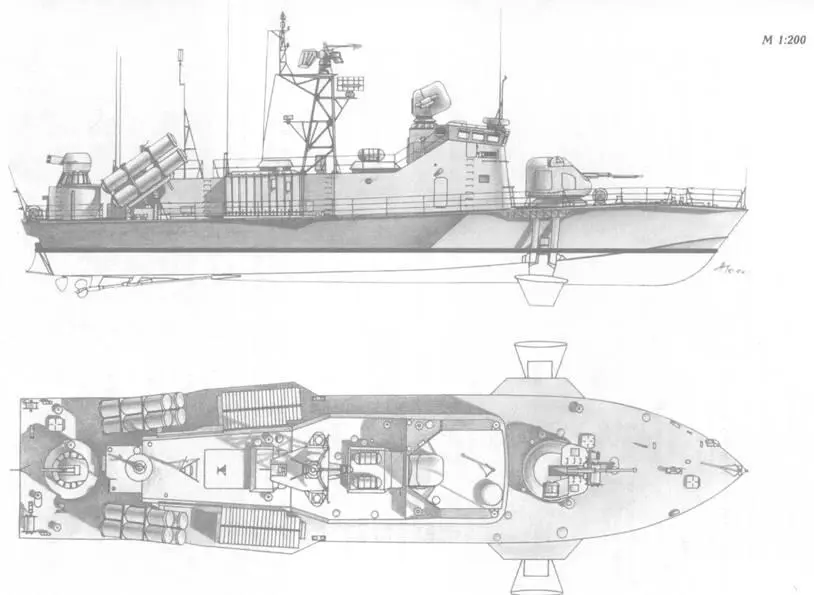

Ракетный катер пр. 2066

Р-44 был заложен как серийный катер пр. 206МР, но достраивался по пр. 2066. В отличие от базового проекта он имеет на вооружении ПКРК «Уран», экспериментальные спаренную 30-мм АУ «Рой» (АК-630-2М) и СУАО (для 76-мм и 30-мм АУ) «Ракурс». В остальном Р-44 повторяет серийные корабли.

По состоянию на декабрь 2001 г. в составе флота находился один РК пр. 2066.

Р-44(зав. № 242). Средне-Невский ССЗ (г. Ленинград): •; •; 1978 г.

Входит в состав ЧФ. С 1987 г. на катере испытывалась АУ «Рой» (АК-630-2М). В 1996 г. на корабле смонтировали экспериментальный образец СУАО «Ракурс», который до января 1998 г. прошел успешные испытания.

Водоизмещение, т:

– стандартное 392, 380 ( 19*)

– полное 469, 455 ( 19*)

Главные размерения, м:

– длина наибольшая (по КВЛ) 56,1 (49,5)

– ширина наибольшая 10,2 (8,74)

– осадка при полном водоизмещении по корпусу 2,5, 2,3( 19*)

– осадка при полном водоизмещении по винтам 4,15

Главная энергетическая установка: тип газотурбинная, с совместной работой форсажных и маршевых двигателей

– количество х тип (суммарная мощность, л. с.) форсажных ГТД 2 х М-70 (24 000)

– количество х тип (суммарная мощность, л. с.) маршевых ГТД 2 х М-75 (10 000)

– количество х тип движителей 2 х ВФШ

– количество х тип (мощность, кВт) источников тока ЭЭС 2 х ДГ (по 200) + 1 х ДГ (100)

Скорость хода, уз:

– наибольшая 42

– экономическая 13

Дальность плавания, мили:

– ходом 43 уз 760, 840 ( 20*)

– ходом 13 уз 1400, 2 000 ( 20*)

Экипаж (в т. ч. офицеров), чел 41 (5)

Автономность по запасам провизии, сут 10

Вооружение:

Комплекс противокорабельных ракет:

– наименование «Термит» или П-20М ( 20*)

– количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

– боезапас 4 ПКР П-15М, П-20 ( 20*)

Зенитный ракетный комплекс:

– наименование «Стрела-3»

– количество ПУ х направляющих (тип ПУ) 1 х 4 (ПЗРК)

– боезапас 16 ЗР, 12 ЗР ( 20*)

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 1 х 1-76/59 (АК-176)

– боезапас 316 выстрелов

– количество АУ х стволов (тип АУ) 2 х 1-30-мм (АК-630)

– боезапас 600 выстрелов

– СУАО «Вымпел» (МР-123/176)

Радиоэлектронное:

– РЛК обнаружения НЦ и целеуказания «Монолит-Т»( 21*)
