А. Красько - Схемотехника аналоговых электронных устройств

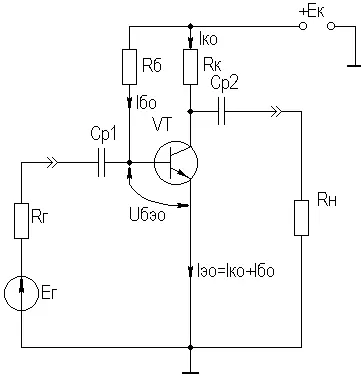

Рисунок 2.9. Простой усилительный каскад с ОЭ

Графически проиллюстрировать работу каскада с ОЭ можно, используя входные и выходные статические характеристики БТ, путем построения его динамических характеристик (ДХ) [5,6]. Вследствие слабой зависимости входной проводимости транзистора g от величины нагрузки, входные статические и динамические характеристики практически совпадают. Выходные ДХ — это прямые линии, которые в координатах I к , U кэ соответствуют уравнениям, выражающим зависимости между постоянными и переменными значениями токов и напряжений на нагрузках каскада по постоянному и переменному току.

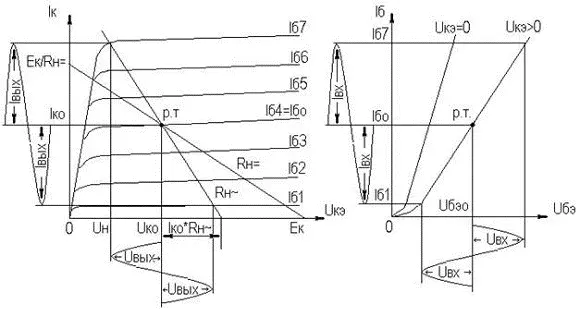

Процесс построения выходных динамических характеристик (нагрузочных прямых по постоянному — R =, переменному — R ≈ току) понятен из рисунка 2.10.

Следует отметить, что простое построение ДХ возможно только при активной нагрузке, т.е. в области СЧ АЧХ (см. рис.2.2), в областях НЧ и ВЧ нагрузочные прямые трансформируются в сложные кривые.

Построение ДХ и их использование для графического расчета усилительного каскада подробно описано в [5,6].

Рисунок 2.10. Динамические характеристики каскада с ОЭ

Нагрузки рассматриваемого каскада по постоянному и переменному току определяются как:

R == R к ;

R ≈= R к ∥ R н .

Координаты рабочей точки ( U к 0, I к 0, U бэ 0, I б 0) для малосигнальных усилительных каскадов выбирают на линейных участках входной и выходной ВАХ БТ, используя в малосигнальных усилительных каскадах так называемый режим (класс) усиления А. Другие режимы работы каскадов чаще используются в усилителях мощности, и будут рассмотрены в соответствующем разделе.

При отсутствии в справочных данных ВАХ БТ, координаты рабочей точки могут быть определены аналитическим путем (см. рисунок 2.10):

U к 0= U вых + U н ,

где U н — напряжение нелинейного участка выходных статических ВАХ транзистора, U н =1…2 В;

I к 0≥ Uвых / R ≈,

I б 0= I к 0/ H 21э,

U бэ 0= 0,6…0,8 В (для кремниевых транзисторов),

U бэ 0= 0,4…0,6 В (для германиевых транзисторов).

Если для малосигнальных каскадов в результате расчета по вышеприведенным формулам значения U к 0 и I к 0 окажутся, соответственно, меньше 2 В и 1 мА, то, если не предъявляются дополнительные требования к экономичности каскада, рекомендуется брать те значения координат рабочей точки, при которых приводятся справочные данные и гарантируются оптимальные частотные свойства транзистора.

Для расчета параметров усилительного каскада по переменному току удобно использовать методику, описанную в разделе 2.3, а БТ представлять моделью, предложенной в разделе 2.4.1.

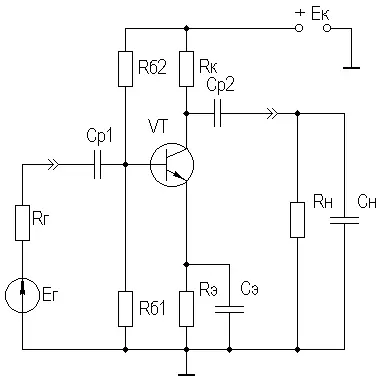

Полная электрическая схема усилительного каскада с ОЭ приведена на рис. 2.11.

Рисунок 2.11. Усилительный каскад со ОЭ

В отличие от ранее рассмотренного каскада (рис.2.9) здесь применена эмиттерная схема термостабилизации ( R б 1, R б 2, R э ), обеспечивающая лучшую стабильность режима покоя, принцип ее работы будет рассмотрен далее. Конденсатор C э необходим для шунтирования R э с целью соединения эмиттера транзистора с общим проводом на частотах сигнала (устранения обратной связи на частотах сигнала, вид и характер этой связи будет рассмотрен в соответствующем разделе).

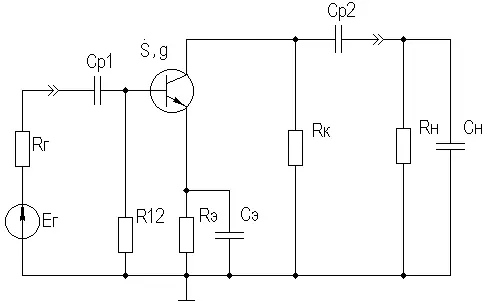

Приведем эквивалентную схему каскада для частот сигнала (рис. 2.12).

Рисунок 2.12. Схема каскада с ОЭ для частот сигнала

С целью упрощения анализа каскада выделяют на АЧХ области НЧ, СЧ и ВЧ (см. рис. 2.2), и проводят анализ отдельно для каждой частотной области.

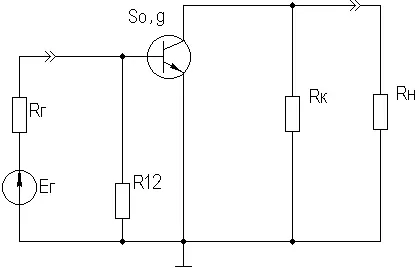

Эквивалентная схема каскада в области СЧ приведена на рисунке 2.13.

Рисунок 2.13. Схема каскада с ОЭ в области СЧ

Как видно, эта схема не содержит реактивных элементов, т.к. в области СЧ влиянием на АЧХ разделительных ( C p 1, C p 2) и блокировочных ( C э ) емкостей уже можно пренебречь, а влияние инерционности БТ и C н еще незначительно.
