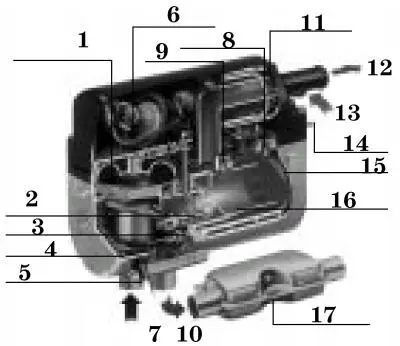

Рис. 2.1. Устройство подогревателя-отопителя Hydronic: 1 – вентилятор; 2 – свеча накаливания; 3 – датчик пламени; 4 – блок управления с диагностикой; 5 – соединительный кабель со штекером; 6 – дозировочный топливный насос; 7 – вход воздуха сгорания; 8 – датчик перегрева; 9 – датчик температуры; 10 – выход отработавших газов; 11 – водяной насос; 12 – выход горячей охл. жидк.; 13 – вход холодной охл. жидк.; 14 – подача топлива; 15 – теплообменник; 16 – камера сгорания (изготовлена из нержавеющей стали); 17 – глушитель отработавших газов (от компании Otem).

Сразу после включения происходит продувка камеры сгорания с помощью электровентилятора отопителя для удаления остатков продуктов горения. Под действием поданного напряжения свеча накаливания разогревается и воспламеняет топливовоздушную смесь. Топливо подается в камеру сгорания дозировочным насосом, туда же с помощью электровентилятора поступает нужный для горения воздух. Воздух в горелке разгоняется подобно известному примусу, достигая скорости примерно 50 м/с. При работе отопителя слышен своеобразный гул. После прогрева камеры сгорания топливо самовоспламеняется от ее горячих стенок, а свеча накаливания выключается. Наличие горения контролирует датчик пламени. Также датчиками температуры и перегрева контролируется и автоматически регулируется состояние жидкости, циркулирующей в отопителях. Если температура жидкости превышает пороговую, то сокращается подача топлива, и мощность отопителя автоматически уменьшается, и он переходит в режим частичной нагрузки или выключается. При снижении температуры ниже пороговой отопитель включается вновь. Система диагностики, встроенной в блок управления, непрерывно контролирует работу и производит в необходимых случаях его аварийное отключение.

Хотя предпусковой подогрев двигателя – основная цель работы жидкостной печки, но она же поможет прогреть салон, используя его штатный отопитель, что не вполне соответствует назначению прибора. Чтобы салон обогревался, отопитель и его вентилятор должны быть включены. Недостаток такого обогрева салона – сравнительно высокое потребление электроэнергии. Сама печка имеет небольшой расход, но, когда требуется обогреть салон, параллельно с ней работает еще и салонный вентилятор, т. е. потребление энергии возрастает почти вдвое. В результате, греясь несколько часов при выключенном моторе за счет «автономки», водитель просто рискует сильно посадить аккумулятор. В некоторых устройствах включение вентилятора отопителя производится с определенной задержкой через реле, управляемое электроникой подогревателя. Задержка включения вентилятора позволяет вначале быстрее подогреть двигатель и лишь потом обогреть салон.

В автономных отопителях предусмотрено несколько способов их включения. Простейший – включение кнопкой. Дистанционное включение – с помощью пульта с расстояния до 1000 м или командой по телефону в пределах зоны действия сотовой связи. Наличие таймера в системе позволяет запрограммировать несколько значений времени автоматического включения отопителя (разновидности управления указаны у конкретных моделей).

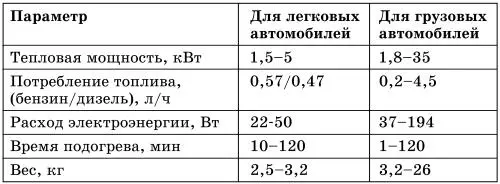

К наиболее важным для пользователя техническим характеристикам относятся отопительная (тепловая) мощность, потребление топлива и расход электроэнергии от аккумулятора. Диапазон типовых их значений приведен в таблице 2.1. Тепловая мощность характеризует тепловую производительность подогревателя, она измеряется в кВт/ч или, реже, ккал/ч, обычно единица времени опускается.

Приведены значения в режиме полной нагрузки.

Расход электроэнергии, как и потребление топлива зависит от режима работы т. е. от выдаваемой тепловой мощности, этот факт, впрочем, достаточно очевиден. А вот информация о том, что при запуске самого отопителя, длящемся 1–2 минуты, резко увеличивается (примерно в три раза) потребление электроэнергии, может быть для пользователя неожиданной, поскольку часто обычно изготовителем не указывается. Эта энергия расходуется на нагрев накальной свечи. Для прогрева легковых автомобилей, микроавтобусов и рубок маломерных судов вполне достаточна отопительная мощность 4–5 кВт. При наружной температуре -20 °C одного часа работы отопителя хватает, чтобы прогреть двигатель типового автомобиля до +70 °C, а салон до +20 °C и освободить стекла ото льда.
