Подвижный ствол ставит ряд ограничений на использование съемных дульных устройств (сменных компенсаторов, глушителей, направляющих для винтовочных гранат), поскольку они изменяют массу ствола. Поэтому такие устройства стремятся сделать как можно легче и предусмотреть их наличие при расчете автоматики.

Практически постоянное, притом незначительное усилие, передаваемое на установку и снижение ударных нагрузок, можно обеспечить в системах с коротким ходом ствола и выстрелом с выката.

Направление движения затвора не всегда параллельно оси канала ствола. В автоматических пушках используется вертикальный (например, в L21A1 RARDEN) или горизонтальный клиновый затвор, движущийся перпендикулярно оси ствола. Можно упомянуть систему пулемета «Мадсен» с качающимся затвором, сошедшую со сцены из-за своей громоздкости.

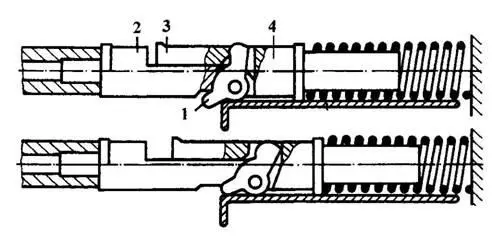

Схема работы рычажного ускорителя: 1 – качающийся рычаг, 2 – ствол, 3 – боевая личинка затвора, 4 – остов затвора

1.2.1а.В качестве разновидности системы с коротким ходом ствола можно рассмотреть автоматику с подвижным патронником, ограниченно используемую в основном в самозарядных ружьях. При выстреле сам ствол (точнее, его нарезная часть) остается на месте, а его отделяемая казенная часть (патронник и переходное устройство), инерционное тело и затвор начинают движение назад. Отойдя на небольшое расстояние, достаточное для сброса давления, патронник отделяется от затвора, останавливается и возвращается к стволу, а затвор, увлекаемый инерционным телом (или под действием ускорителя) продолжает движение назад, сжимает возвратную пружину и производит все оставшиеся операции цикла перезаряжания. От систем с коротким ходом ствола эта система отличается значительно меньшей массой подвижной системы и неподвижностью собственно ствола.

1.2.2.В системах с длинным ходом ствола сцепленные ствол и затвор движутся вместе до крайней задней точки, где и происходит расцепление (ручной пулемет Шоша, автоматический гранатомет LAG-40 «Санта-Барбара»). Затвор после этого задерживается на заднем шептале, а ствол возвращается в переднее положение, «освобождая» стреляную гильзу. После расхождения ствола и затвора на соответствующее расстояние выбрасывается стреляная гильза, затвор движется вперед, досылает очередной патрон в ствол и запирает канал ствола. Поскольку все операции производятся последовательно, суммарное время t. равно сумме времени отката ствола, времени возвращения ствола в крайнее переднее положение, подачи и досылания патрона, запирания и работы ударного механизма. Системы с длинным ходом ствола позволяют «гасить» отдачу мощных патронов, извлекать гильзу из патронника в наиболее выгодных условиях. Однако длительный цикл автоматики снижает темп стрельбы, а длинный ход ствола приводит к громоздкости короба. Для обеспечения надежной работы автоматики разброс длины хода подвижной системы должен находиться в определенных пределах. При недоходе затвора до шептала произойдет невзведение – такое бывает в условиях низких температур.

1.3. Автоматика с использованием отдачи всего оружия нашла ограниченное применение в индивидуальном оружии – самозарядных винтовках и дробовиках. Ее работа основана на включении в конструкцию инерционного тела, которое при движении всего оружия после выстрела назад стремится остаться на месте и в результате смещается вперед относительно самого оружия. Это смещение можно использовать непосредственно или аккумулировать энергию инерционного тела (ползуна) в сжимаемой им пружине. К достоинствам систем с отдачей всего оружия относят неподвижность ствола при выстреле в сочетании с поздним отпиранием канала ствола, отсутствие импульса удара пороховых газов (как в системах с отводом пороховых газов). Но сравнительно невысокая надежность их работы и наличие особой массивной детали снижают их привлекательность.

Циклограмма работы системы автоматики на основе отдачи ствола с длинным ходом

Класс II.Отвод части пороховых газов из канала ствола («газоотводный двигатель») может производиться через отверстие в стенке ствола, через дульное отверстие с использованием подвижного надульника и через канал особой гильзы (либо через патронник в случае безгильзового патрона). Во всех случаях количество отводимых пороховых газов невелико и практически не влияет на начальную скорость пули. Энергия газов может использоваться непосредственно или запасаться с помощью пружинного, пневматического или гидропневматического устройства.
