Семен Федосеев - Оружие современной пехоты. Часть 1

Цельная ложа винтовки разработана H-S- «Прресижн» и выполнена из кевлара с добавлением графита, армирована стекловолокном и усилена по длине алюминиевой планкой. Регулируемый затылок приклада установлен на трех стрежнях и может быть выдвинут на 70 мм. На прикладе имеется «щека» для удобства однообразной постановки головы стрелка. В передней части цевья крепятся складные сошки типа «Харрис Бипод».

Винтовка сочетается с прицелом МЗ «Ультра» 10х производства «Леупольд энд Стивенс» с соответствующей патронам прицельной сеткой. Точность установки прицела – половина угловой минуты.

М24 и М40А1 наряду со штатной М21 использовались американскими войсками в 1991 г. в ходе операции «Буря в пустыне».

Характеристики М24/М40А1

Патрон – 7,62x51 или .300 «винчестер магнум»

Масса – 6,6/6,57 кг

Длина – 1090-1160/1117 мм

Длина ствола – 610/610 мм

Начальная скорость пули – 777 м/с

Нарезы – 5 (правосторонние), шаг 286 мм

Емкость магазина – 5 патронов

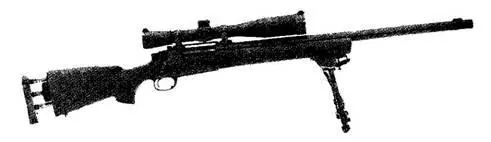

Снайперская винтовка М24 с регулируемым затылком приклада

Самозарядная 12,7-мм винтовка фирмы «Баррет Файрармз Мэньюфэкчуринг» оказалась одной из первых, нашедших боевое применение. Винтовку под патрон 50 «браунинг» Р. Баррет, владелец и главный конструктор фирмы, разработал в начале 80-х гг когда активизировался интерес к такого рода оружию. Винтовка была задумана как снайперская винтовка большой дальности стрельбы для сил полиции и безопасности, а также для вооружения легких катеров и машин. Она получила обозначение М82 и прозвище «Лаит Фифти» («легкая пятидесятого калибра») В 1989 г была представлена усовершенствованная М82А1.

Система автоматики основана на отдаче ствола с коротким ходом. При стрельбе импульс отдачи воздействует на затвор, который через свои выступы передает его на ствольную коробку и затворную раму. Передача давления на затворную раму является уникальным решением в этом классе оружия и позволяет поглотить большую часть энергии отдачи, которая в другом случае могла бы разрушить запирающий механизм К моменту вылета пули ствол откатывается примерно на 13 мм Ствол, затвор и затворная рама продолжают двигаться назад при этом рукоятка взведения возвращает ударник в заднее положение и взводит его. Через 25 мм отката рычаг ускорителя бьет по упору в коробе и поворачивается вперед, заставляя тягу ускорителя произвести расцепление ствольной коробки с затворной рамой. Ствол проходит 53 мм и останавливается когда рычаг, укрепленный в пазу на стволе, ударяет по задержке Затворная рама продолжает двигаться и начинает отсоединяться от ствола. Кулачковый выступ, входящий во взаимодействие со спиральным вырезом в затворе, заставляет затвор провернуться на 30 градусов во время расцепления ствола и затворной рамы, выводя боевые выступы затвора из зацепления со ствольной коробкой. К этому моменту затвор полностью вышел из затворной рамы, и вырез на основании затвора проворачивается так, что фиксатор затвора на затворной раме готов к остановке затвора в переднем положении.

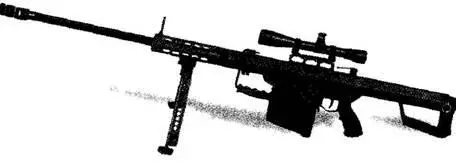

Крупнокалиберная снайперская М82А1 «Баррет »

С уходом затворной рамы назад стреляная гильза извлекается из патронника и выбрасывается. Как только затвор выходит из зацепления со ствольной коробкой, возвратные пружины, разжимаясь, возвращают ствол в переднее положение. Затворная рама, сжав главную возвратную пружину в прикладе, доходит до амортизатора отдачи, после чего под воздействием пружины возвращается в переднее положение, извлекая следующий патрон из магазина и досылая его в патронник. Одновременно происходит освобождение затвора, который идет вперед до казенного среза ствола и поворачивается, при этом боевые выступы входят в зацепление со ствольной коробкой.

Тяжелый ствол длиной 838 мм имеет продольные ребра и оригинальный двухкамерный дульный тормоз, поглощающий 30% энергии отдачи. Дульный тормоз и амортизатор приклада позволили применить схему «линейной отдачи» – приклад расположен на линии оси канала ствола. Дульный тормоз активно-реактивного действия служит, однако, источником сильного дульного пламени, демаскирующего позицию стрелка, а в сухой траве или кустарнике – создающего опасность возгорания. Огонь ведется с сошек, аналогичных единому пулемету М60 и крепящихся в передней части цевья. Вблизи центра тяжести шарнирно укреплена рукоятка для переноски.
