В. Арбузов: Броненосец " ПЕТР ВЕЛИКИЙ"

Создав "Miontonomoh" и однотипный с ним "Monadnock", американские кораблестроители также не рассчитывали использовать их для длительных переходов, но тем не менее их поход в Европу и Калифорнию еще раз доказал, что они частично могли выполнять и функции крейсеров. Увеличив водоизмещение и добавив некоторые усовершенствования, А. А. Попов доказал в МТК, что кажущиеся трудности океанского плавания мониторов, даже при столь малой высоте борта (в проекте его высота в носу и корме была всего 0,6 м, а у мидель шпангоута с бруствером – 1,8 м), вызывавшей опасения у моряков, служивших на рангоутных кораблях, были преувеличены. Кроме того, меньшая, чем у рангоутных броненосцев, плавучесть проектируемого монитора, по мнению А. А. Попова, компенсировалась более сильными водоотливными средствами, а наличие двойного дна и водонепроницаемых переборок делало этот недостаток еще меньшим. Положительным являлось и то, что низкий борт, а следовательно и меньшая амплитуда качки не ослабляла корпусных конструкций (явление, часто присущее высокобортным кораблям) и делала более удобным обслуживание артиллерии.

Для наглядности А. А. Попов взял за основу корпус "башенного крейсера", спроектированного незадолго до этого капитаном Кользом и утвержденного английским Адмиралтейством к постройке в Биркенхеде. Это был печально известный "Captain", в то время претендовавший на звание самого сильного из проектируемых кораблей. На его схематическом чертеже в средней части А. А. Попов разместил забронированный бруствер высотой 1,37 м и длиной 30 м. Бруствер, напоминавший собой, по словам автора, "ящик с закругленными оконечностями", защищался броней, одинаковой с бортом толщины, а сверху – 50,8-мм палубой. Предлагаемый "монитор-крейсер", подобно кораблю Кольза, имел три треногих мачты и развитую парусность, но с условием сохранения центра парусности с таким расчетом, чтобы можно было обходиться без бушприта. Для облегчения управления парусами устраивался обширный мостик, простиравшийся от фок – до бизань-мачты над башнями на достаточной высоте от поверхности воды.

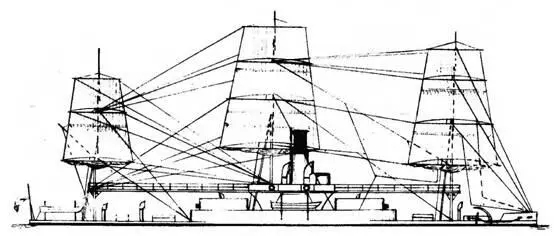

Боковой вид "монитора-крейсера". Проект 1867 г.

Дымовая труба предлагалась автором увеличенного диаметра, но для предохранения ее от осколков дымовой ход в районе броневой палубы бруствера защищался решеткой из железнодорожных рельсов. Капитанская рубка, являвшаяся одновременно и боевой, помимо своего основного назначения, выполняла также и роль вентиляционной шахты для паровых вентиляторов, расположенных внутри корабля.

Вместо 203-мм брони башен и 177-мм брони борта в проекте Кольза на "мониторе-крейсере" башни, бруствер и борт защищались 280-мм плитами. В сравнении с тактико-техническими элементами проектировавшихся в то время кораблей проект А. А. Попова выглядел, действительно, сильнейшим в мире, хотя до осуществления этой идеи в металл предстояло преодолеть множество сложностей при проектировании, а также разрешить бесчисленные проблемы как экономического, так и технического характера.

Все выводы и решения являлись, говоря современным языком, тактико-техническим заданием на проектирование и составление чертежей броненосца. Предстояло выбрать размерения и форму корпуса, составив теоретический чертеж, спецификацию; тщательно, с точностью до сотни килограммов, рассчитать весовую нагрузку частей корабля. Сделать все это предстояло нашим корабельным инженерам под руководством А. А. Попова. Строительство "монитора-крейсера", проектирование и создание паровых машин и котлов, башен, орудий, прокат броневых плит – это уже лежало на плечах Морского министерства и всей промышленности в целом.

Способ проектирования корабля в середине девятнадцатого века коренным образом отличался от способа проектирования, начавшегося применяться спустя полвека, в общих чертах существующего и сейчас.

Вся тяжесть проектирования ложилась на одного человека, объединявшего в одном лице все конструкторское бюро. Теоретические расчеты, составление теоретического чертежа, спецификации корпуса, распределение весовых нагрузок – все это лежало на плечах корабельного инженера, составлявшего проект. Контр-адмирал А. А. Попов являлся прежде всего моряком с большим стажем плавания и, естественно, ему пришлось прибегнуть к помощи профессиональных кораблестроителей. По тому, как быстро было создано своеобразное конструкторское бюро, можно сделать вывод, что призрачный тогда "монитор-крейсер" действительно заинтересовал высокопоставленных царских особ, видящих в нем в будущем одно из действенных средств в политических отношениях с Англией. "Управляющий Морским министерством приказал мне содействовать Вам в разработке проекта "монитора-крейсера" назначением корабельного инженера, – писал 29 января 1867 г. А. А. Попову председатель Кораблестроительного отделения МТК генерал-майор С. И. Чернявский. – Вам, по моему мнению, будут полезны капитаны Коршиков и Шведе, штабс-капитан Соболев и подпоручик Субботин. Если же угодно избрать кого-либо из офицеров, служащих в чертежной Кораблестроительного отделения МТК, то он будет немедленно назначен".
