В. Арбузов - Броненосец ПЕТР ВЕЛИКИЙ

Второй вариант частично устранял недостатки первого. В нем А. Е. Леонтьев предложил соорудить вместо грибовидной надстройки каземат и разместить в нем четыре 152-мм орудия, а также устроить кормовую надстройку, о которой в МТК говорили уже более десяти лет. Общая перегрузка во втором проекте составляла около 226 т, то есть на 91 т больше, чем в первом, а увеличение осадки равнялось 0,076 м, но ценой этого улучшались боевые качества корабля. И все же оба проекта не допускали стрельб на нос и корму из-за малого отстояния стволов над палубой, и угол обстрела ограничивался всего 52° на каждый борт в районе траверза.

В третьем проекте А. Е. Леонтьев для достижения угла обстрела до 220° предложил поднять обе башни на 2,3 м, удлинить каземат и разместить в нем уже шесть 152-мм орудий. Производство этих работ, в свою очередь, требовало значительного переоборудования и соответственно вызывало перегрузку по предварительным подсчетам до 674 т и увеличение осадки на 0,304 м. Правда, это частично можно было компенсировать за счет уменьшения запасов угля.

Все три варианта в целях экономии не включали в себя переделку механизмов, котлов и замену брони. *Башни одинакового диаметра со старыми планировали спроектировать и построить на Обуховском заводе.

После обсуждения в МТК и по настоянию главного артиллериста Кронштадтского порта полковника Кроткова решили перестраивать броненосец по третьему проекту "как наиболее выгодному в артиллерийском отношении".

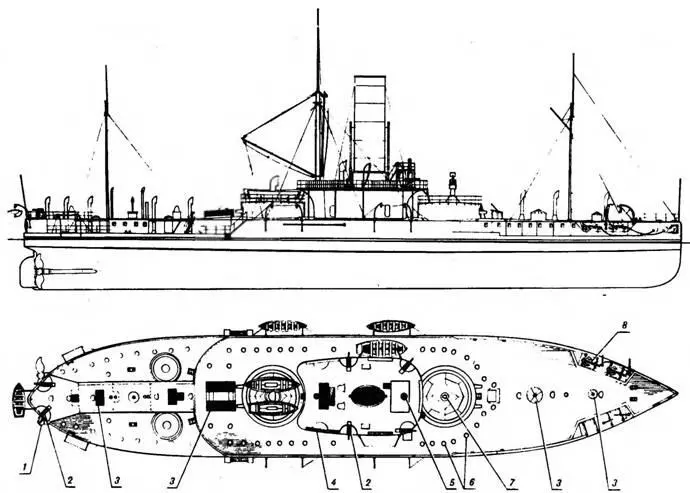

Наружный вид „Петра Великого" перед уходом в Англию. 1882 г.

1 – винт Гриффитса; 2 – 4-фунтовое (87-мм) орудие на деревянном станке; 3 – световые люки;

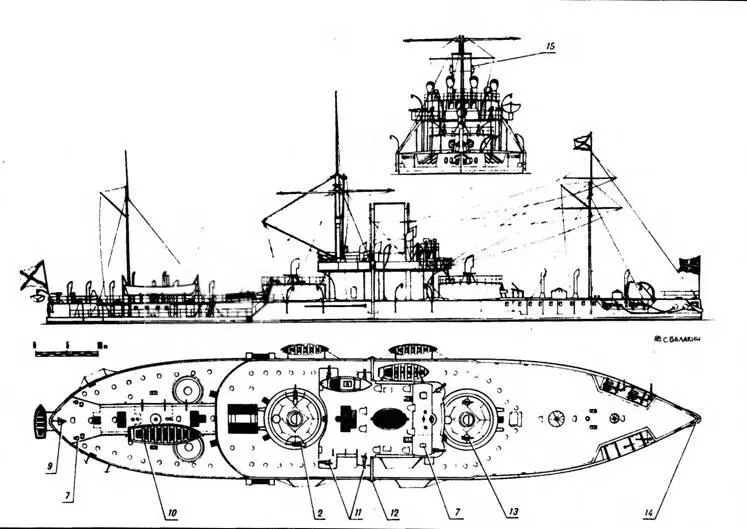

Наружный вид „Петра Великого" в 80-х годах XIX в.

4-коечные сетки; 5 -магнитный компас; 6- крышки угольных горловин; 7 -прожектор; 8 – якорь Мартина; 9 – 63-мм десантное орудие Барановского; 10 – 16-весельный баркас; 11 – 47-мм пушка Гочкиса; 12 -мусорный рукав; 13 – 4-фунтовое (87-мм) орудие на элевационном станке; 14 – штевневой кранец; 15-37-мм пушка Гочкиса

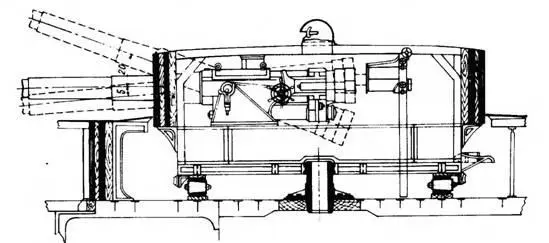

Проект замены 305-мм орудий в башне Кольза на "Петре Великом"

Только в середине февраля 1900 года главный инспектор кораблестроения Н. Е. Кутейников предложил корабельному инженеру И. Г. Бубнову заняться более детальной разработкой чертежей, производством расчетов, а затем уже и непосредственно руководить перевооружением "Петра Великого". В мае того же года И. Г. Бубнов занялся определением метацентрической высоты. Для этого на корабль погрузили 73,5 т чугунного балласта, из которого 1,8 т пошло на придание броненосцу нулевого крена. Остальные части разложили поровну по бортам на расстоянии 7,85 м от диаметральной плоскости. При этом "Петр Великий" имел среднюю осадку 6,2 м и высоту борта на миделе 4,47 м. Для измерения углов крена на грот-мачте и в районе кормы устроили отвесы длиной соответственно шесть и три метра. После нескольких опытов по замеру углов крена от перемещения балласта с одного борта на другой рассчитали координаты центра тяжести и из представленных И. Г. Бубновым в МТК данных опытов, таблиц вертикальной и продольной нагрузки вычислили, что "Петр Великий" при полном водоизмещении 10 000 т и соответствующей этому средней осадке 7,82 м имел бы метацентрическую высоту 1,93 м, позволяющую безбоязненно производить любую модернизацию.

И все же вопрос о перевооружении "Петра Великого" являлся второстепенным, отчего составление чертежей и заказ башен постоянно откладывались. Проектирование новых башен, приблизительно одинаковых по размерам со старыми, шло на Обуховском заводе и в сентябре 1900 года приостановилось из-за неоднократной корректировки чертежей и расчета соответствующего усиления корпуса. Дело осложнялось еще тем, что обе башни находились над котлами и машинами, и если в носовой еще и можно было как-то устроить подачу боезапаса прямо из погребов, то к кормовой приходилось его подавать через промежуточные отделения, перемещая по палубе. Главный инспектор кораблестроения Н. Е. Кутейников по этому поводу даже поднял вопрос о снятии кормовой башни, что значительно удешевляло и упрощало работы, хотя такая мера вдвое уменьшала артиллерийскую мощь броненосца.
