Ольга Голубева - Основы композиции. Учебное пособие

В современном машинизированном обществе, где оборудование с каждым днем совершенствуется для блага человека, создание гаммы визуальных измерений вполне уместно. Новый инструмент пропорционирования архитектурных форм явится основным средством объединения и сочетания человеческого труда, разобщенного – я бы сказал, разорванного – в наши дни двух трудно примиримых между собой систем: англосаксонской фут-дюйм, с одной стороны, и метрической с другой» 2*.

Ле Корбюзье не удовлетворился разновидностью системы Фибоначчи и сформулировал характеристику своего «модулёра»: «Модулёр – мерило, основанное на сочетании математики и человеческого масштаба; оно состоит из двух рядов числовых величин – красного и синего ряда. Можно ли ограничиться одной только числовой таблицей? Нет.

И мне вновь хочется пояснить весь комплекс идей, положенных

в основу изобретения. Метр – это всего только условная, абстрактная величина; сантиметр, дециметр, метр – это всего только наименования, принятые в десятичной системе… Числовые величины модулёра – это размеры конкретные, обладающие материальностью, они представляют собой результат выбора из бесконечного множества величин. Эти меры – величины числовые и обладают всеми свойствами чисел…» «…Сущность изобретения была выражена с редкой простотой: «модулёр» – это средство измерения, основой которого являются рост человека и математика. Человек с поднятой рукой дает нам точки, определяющие занятое пространство – нога, солнечное сплетение, голова, кончик пальцев поднятой руки – три интервала, обуславливающие серию золотого сечения, называемую рядом Фибоначчи. С другой стороны, математика предлагает здесь некоторое изменение, очень простое и в то же время весьма существенное: простой квадрат, удвоение и два золотых сечения. Сочетания, полученные в результате использования «модулёра», оказались беспредельными» 3*.

Модулёр выдержал довольно длительный срок проверки и был оценен положительно во всем мире. Архитекторы повсюду признали, что это не загадка, а инструмент, который можно вложить в руки тем, кто конструирует формы для простой цели.

1* Шевелев И. III., Марутаев M. А., Шмелев И. П. Золотое сечение. М., 1990. С. 326

2* Ле Корбюзье. Архитектура XX века. M., 1970. С. 234.

3* Ле Корбюзье. Архитектура XX века. М.; 1970. С. 250.

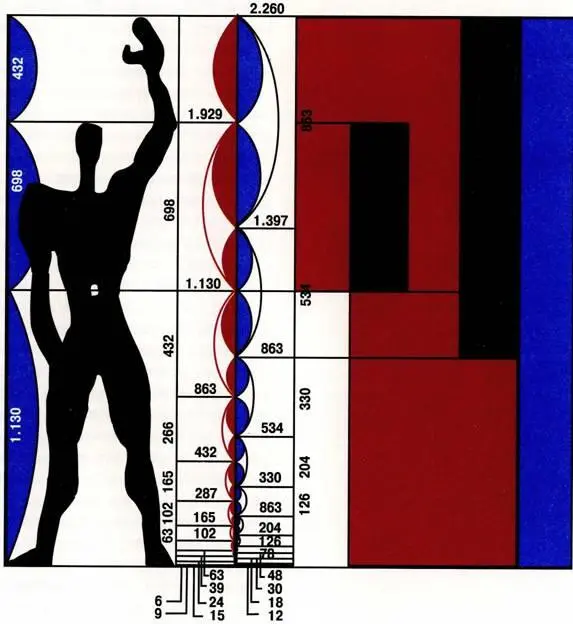

Ле Корбюзье. Модулёр. 1947

Вот вкратце основные позиции модулёра:

«1. Наша решетка дает три размера: 113, 70, 43 (в сантиметрах), которые согласуются с Ф (золотое сечение) и рядом Фибоначчи: 43 + 70 = 113 или 113 – 70 = 43. В сумме они дают: 113 + 70 = 183, 113 + 70 + 43 = 226.

2. Эти три размера – 113, 183, 226 – определяют величину пространства, занимаемого человеком шести футов.

3. Размер 113 определяет золотое сечение 70, показывая начало первой, красной, серии 4 – 6 – 10 – 16 – 27 – 43 – 70 – 113 – 183 – 226 и т. д… До сих пор стоящий человек служил определению трех, а не четырех решающих значений модулёра, а именно:

113 – солнечное сплетение;

182 – вершина головы;

226 – конец пальцев поднятой руки.

Второе отношение Ф, 140 – 86, вводит четвертую существенную точку фигуры человека – точку опоры опущенной руки: 86 сантиметров. Таким образом, если человек, у которого левая рука поднята, непринужденно опустит правую руку, то она даст отметку 86. В результате мы получаем четыре точки, определяющие с помощью фигуры человека занимаемое им пространство. Размер 226 (2 х 113 – удвоение) определяет золотое сечение 140 – 86, показывая начало второй, голубой, серии: 13 – 20,3 – 33 – 53 – 86 – 140 – 226 – 366 – 592 и т. д.

4. Из этих значений и размеров отметим те, которые определенно связаны с ростом человека…» 1*.

Ле Корбюзье советовал каждому работающему в композиции (начиная от создания любой утилитарной вещи и до возведения архитектурных сооружений) сделать линейку по его системе пропорционирования, ощутить ее в натуре и работать с ней. Но в то же время он всячески подчеркивал творческий подход в работе с модулёром. Продолжая прорабатывать свою систему пропорционирова- ния, Ле Корбюзье создал «модулёр-2», в котором два квадрата со сторонами 1,13 см были соединены так, что образовывали третий квадрат такого же размера. Прямой угол, вписанный в прямоугольник по общей стороне квадратов, образует две точки пересечения на сторонах третьего квадрата. Соединения этих точек прямой дает в одну сторону уменьшающуюся, в другую сторону -увеличивающуюся серию гармоничных носителей «красной» и «синей» серии.
