Оскар Паркс - Линкоры Британской империи. Часть 4. Его величество стандарт

Вооружение

10" орудия вели огонь снарядами в 227 кг, которые с 900 м пробивали 520мм железную плиту. Они примечательны как первая британская морская тяжёлая артиллерийская система с высокой траекторией полёта снаряда. Горизонтальное наведение могло осуществляться как от парового привода, так и вручную, причём для последнего случая с целью осуществления необходимых манипуляций пришлось оставить тыльную сторону броневого прикрытия барбета открытой. Эти орудия весом в 29 т остались самыми большими в Королевском флоте, работа с которыми допускалась вручную, но их механизм затвора оказался сложным в обращении, а вся система оценивалась в целом как существенно более худшая по сравнению с гидроприводами орудий более крупного калибра.

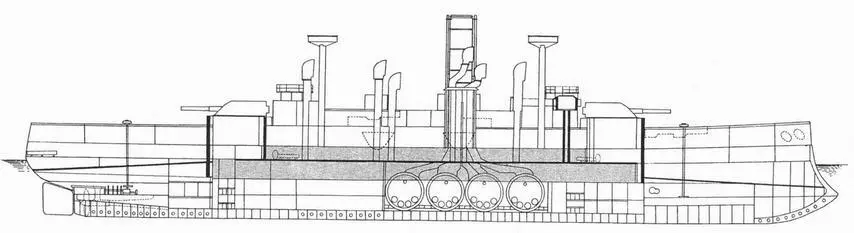

« Центурион».Продольный разрез

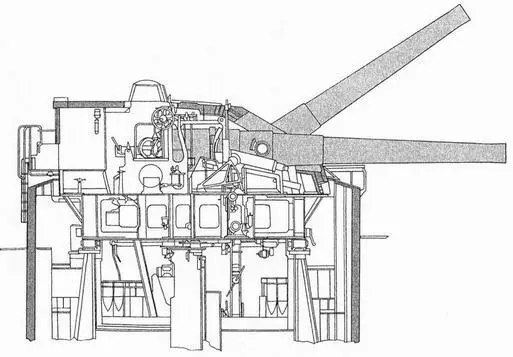

«Центурион».Установка двух 10" орудий

Проект установок разработала компания «Уитворт», инженерам которой удалось разместить их в цилиндрическом барбете вместо грушевидного, что дало немалую экономию в весе. На «Бар-флере» в виде опыта установили электропривода фирмы «Сименс» – они обеспечивали время вертикального наведения орудия от угла снижения в 7° до наибольшего угла возвышения в 35° за 14 секунд. Заряжание допускалось на любом угле поворота установки, что достигалось размещением зарядного отделения непосредственно под поворотным столом, в результате чего оба они вращались как единое целое; боезапас поднимался по центральной трубе, а затем досыпался под нужным углом в уже наведённое орудие. Инспекторские отчёты свидетельствуют, что устройства горизонтальной наводки действовали неудовлетворительно, поскольку паровой привод не позволял производить остановку поворачиваемой башни достаточно быстро, а ручное управление оставалось неадекватным. Все последующие корабли оборудовались уже только гидроприводом. При высоте надводного борта в 6,7 м в носу, 5,2 м на миделе и 5,8 м в корме оси орудий носовой установки отстояли от ватерлинии на 7,6 м и кормовой – на 6,9 м.

Исходным проектом, представленным в марте 1889 г., предусматривались 120-мм орудия на верхней палубе, но на совещании 30 августа [того же года] Совет принял решение, что 10 орудий будут расположены, как на «Ройал Соверене», и разрешил увеличить водоизмещение на 250 т, так что 102-мм казематы на средней палубе теперь вполне вписывались и без расходования запаса водоизмещения. С сегодняшней точки зрения подобное вспомогательное вооружение выглядит достаточно слабым (хотя и адекватным стандарту «Трафальгара») и остаётся, пожалуй, единственным качеством этих кораблей, за которое их справедливо критиковали на флоте.

Бронирование

Пояс по ватерлинии из брони-компаунд (в середине 305 мм, у башен тяжёлых орудий 230 мм, у нижней кромки 203 мм) простирался на 60 м и перекрывался несколько наклонными от бортов к середине траверзами в 203 мм. Высота пояса составляла 2,29 м, отстояние его нижней кромки от ватерлинии равнялось 1,5 м. Верхний пояс – между нижней и средней палубами – из плит гарвеевской брони в 102 мм оканчивался также наклонными (но гораздо более) траверзами к барбетам. Сами барбеты состояли из плит в 229 мм, внутри, за траверзами, их толщина уменьшалась до 127 мм. Средняя палуба не бронировалась, за исключением располагавшихся здесь казематов, защищённых 51-102-мм гарвеевской бронёй. Главная защитная палуба в 51 мм из никелевой стали перекрывала пояс и увеличивалась по толщине до 64 мм за пределами цитадели в оконечностях. Поскольку вес брони с подкладкой равнялся 2350 т (или менее 25% водоизмещения), считалось, что «центурионы» не дотянули до принятого в то время стандарта бронирования, даже несмотря на повысившееся качество броневого материала.

Скорость хода

Оба корабля снискали репутацию хороших ходоков, хотя всегда для развития полного хода в 17 узлов им требовалось более расчётных 9000 л.с. Вот их характеристики на испытаниях: «Барфлер» – 9934 л.с. и 17,1 уз, 13163 л.с. и 18,5уз; «Центурион» – 9703 л.с. и 17,5 уз, 13214 л.с. и 18,5 уз. Эти результаты были достигнуты при нормальном дутье, но замеры производились патентованным лагом, который считался на подобных скоростях не совсем точным.

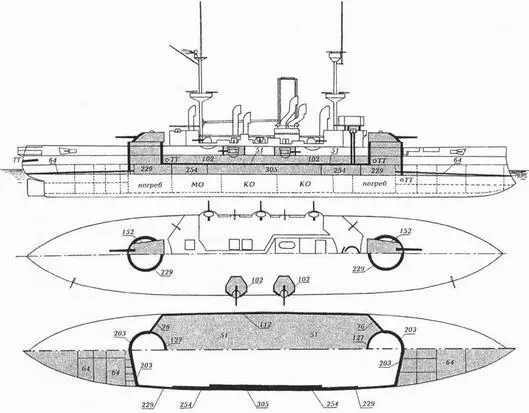

«Центурион».Схема распределения броневой защиты
