Самой ценной в этом документе для конструкторского бюро А.С.Яковлева была фраза в разделе «Заключение», где говорилось «…десантно-транспортный планер Як-14 государственные испытания выдержал и рекомендуется в качестве образца для серийного производства». Серию развернули в Ростове-на-Дону на заводе N9 168, в том числе с 1951 г. выпускали модификацию Як-14М с двойным управлением. В общей сложности было построено 413 планеров (несколько десятков Як-14 поставили в Чехословакию). Это были последние советские десантные планеры, принятые на вооружение. А в небе безмоторные Як-14 совсем скоро заменили транспортные самолёты Ан-12 и вертолёты Ми-4 и Ми-6.

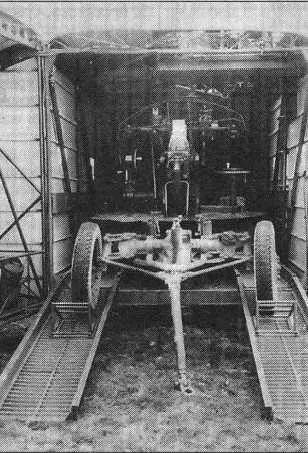

Погрузка 37-мм зенитной пушки в транспортный планер Як-14

Выгрузка 57-мм пушки с тягачом ГАЗ-67Б

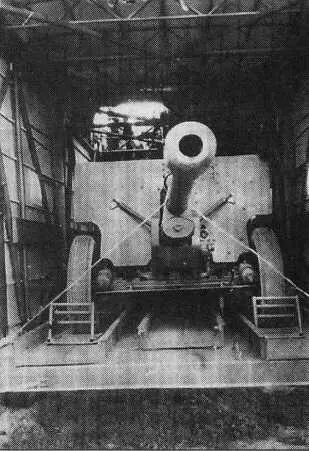

Пушка-гаубица калибра 122 мм

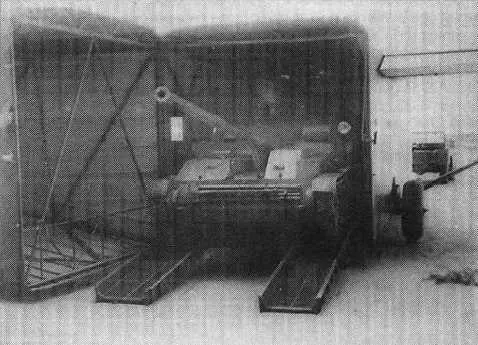

Выгрузка самоходной установки АСУ-57

Схема планера – подкосный высокоплан, трёхколёсное шасси с носовым колесом. Основные материалы конструкции: хромансилевые трубы, дюралевые сплавы и полотно.

Крыло однолонжеронное. Профиль крыла Clark-YH с относительной толщиной у корня – 15Х и на конце – 8Х. Оно состояло из двух консолей, которые стыковались непосредственно к фюзеляжу с помощью двух узлов. Каждая часть подкреплялась подкосом с контрподкосом.

Носок крыла до основного лонжерона обшивался листовым дюралем. Остальная часть крыла обшивалась полотном. Консоли имели трапециевидную форму в плане, с прямоугольными участкам и у корня. Вдоль задней кромки располагались элероны и закрылки, а в носовой части консолей – интерцепторы.

Фюзеляж квадратного сечения с закруглённой носовой частью выполнялся из сварных хромомолибденовых труб и обтягивался полотном. Передняя и хвостовая части фюзеляжа откидывались вбок (передняя – вправо, хвостовая – влево), образуя два люка (0,83 х 1,48 м) для загрузки крупногабаритной боевой техники.

Пилотская кабина для двух членов экипажа находилась над фюзеляжем, со смещением к левому борту. Вход в пилотскую кабину осуществлялся по трубчатым скобам-ступеням на левом борту.

Пол грузовой кабины выполнялся из дюралевых листов. Десантники размещались в кабине на бортовых сидениях и частично на грузовых трапах, которые крепились на специальных узлах. Всего в кабине могли разместиться 35 человек.

Хвостовое оперение – однокилевое. Киль с форкилем составляют единую конструкцию с фюзеляжем. На киле с помощью растяжек был закреплён стабилизатор. Рули направления и высоты имели прямоугольную форму. Каркас всего оперения дюралевый, обшивка полотняная. На всех рулях имелись управляемые триммеры.

Шасси планера колёсное, с передней опорой и масляно- пневматической амортизацией. Все колёса одинарные. Основные стойки имели тормозные колёса размером 900 х 300 мм, передняя опора- 600 х 250 мм. На днище фюзеляжа имелись две деревянные лыжи с резиновой амортизацией для посадки на неподготовленные площадки ограниченных размеров. В случае посадки на лыжи давление воздуха в стойках основных опор шасси стравливалось с помощью крана из кабины пилотов. Эта же операция могла осуществляться для уменьшения высоты пола грузовой кабины от земли с целью облегчения погрузки и выгрузки техники.

Подъём планера в нормальное положение производился сжатым воздухом от бортовых баллонов. Управление тормозами также осуществлялось сжатым воздухом.

Управление планером – двойное штурвальное, проводка тросовая. Буксирный замок устанавливался в носовой части фюзеляжа в самой передней её точке. На планере имелся типовой комплекс пилотажно-навигационного и радиосвязного оборудования.

К планеру были приложены швартовочные троса в количестве 12 штук с большим диапазоном регулировки по длине. Все ролики тросовых управлений подобраны по диаметру тросов. На швартовку техники в планере силами предварительно обученного боевого расчета требовалось 10-12 минут, на расшвартовку – 3-5 минут.
