Чарли Катшоу - Стрелковое оружие России. Новые модели

Возможно, что среди проигравших испытания в Абакане – созданные на основе конструкции Калашникова автомат и пулемет под патрон 6x49 мм, демонстрировавшийся в середине 90-х годов Центральным научно-исследовательским институтом точного машиностроения (ЦНИИТочмаш) на различных международных выставках с целью заинтересовать иностранных предпринимателей идеей совместного производства. Возможно, неуспех оружия Калашникова объясняется тем, что по своим характеристикам оно не превосходит АН-94, к тому же для того, чтобы их достичь, требуется применение нового боеприпаса.

Хотя новая модификация автомата Калашникова обладает тем преимуществом, что практически не требуется переучивать солдат, знакомых с семейством АК, принятие ее на вооружение легло бы неподъемным бременем на промышленность по выпуску боеприпасов, и без того вынужденных иметь дело с тремя основными типами патронов для автоматов -и пулеметов общего назначения. Преимущество АН-94 по сравнению с новым автоматом Калашникова заключается в том, что он добивается равных и лучших характеристик, не увеличивая нагрузку на систему снабжения, поскольку использует уже имеющийся боеприпас, – и кроме того, по заявлениям российских военных, АН-94 гораздо надежнее оружия, предложенного Калашниковым. Кроме того, возможности и конструктивные особенности АН-94 указывают на то, что российское военное руководство пересмотрело свой взгляд на тактику современной пехоты. Подробнее об этом будет сказано ниже.

Технологические решения, примененные в АН-94, скорее всего стали еще одной причиной победы данного автомата над соперниками. В отличие от автомата Калашникова, АН-94 гораздо более современное оружие, при его производстве используются новейшие технологии. Приклад и цевье выполнены полностью из полимерных материалов, как и у автоматов серии АК-100, но на этом сходство заканчивается. То, что кажется газовой трубкой, размещенной под стволом, в действительности является жестко закрепленным направляющим рычагом, выходящим из ложа. В передней части этот рычаг оснащен хомутом, надетым на сборку «ствол – ствольная коробка», а в середине – специальная накладка, выполняющая две функции. В первую очередь она стабилизирует автомат при стрельбе в автоматическом режиме. Ствол и газовая трубка автоматического оружия во время стрельбы входят в резонанс, а накладка препятствует этому, таким образом повышая точность. Во-вторых, накладка не дает автомату выскальзывать из бойницы боевой машины пехоты. А газовая трубка АН-94 находится над стволом и закрыта ствольной накладкой и является очень короткой. Причина применения такой конструкции станет ясна, когда я опишу принцип действия автомата.

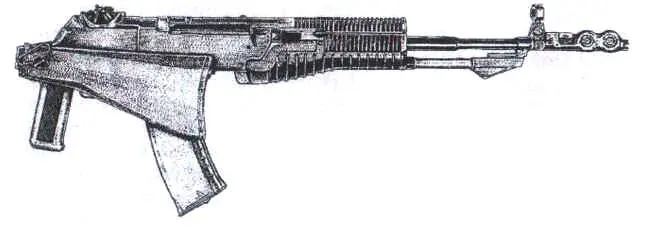

Вверху: АН-94 со сложенным прикладом.

Внизу: Хорошо заметно, что магазин автомата смещен вправо и установлен под небольшим углом.

Весь механизм АН-94 находится внутри ложа, называемого производителем «направляющим ложем». Объясняется такое название тем, что ствол и ствольная коробка объединены в один блок, перемещающийся взад-вперед по направляющим полозьям в ложе. Затворная рама с затвором установлена в ствольной коробке. АН-94 имеет два внутренних буфера: один в цевье и другой в задней части ствольной коробки. Буфер в цевье не только поглощает энергию удара, но и ускоряет обратное движение блока ствол – ствольная коробка, возвращающегося вперед после отхода назад под действием силы отдачи. Задний буфер дает дополнительное ускорение при движении вперед затворной рамы, а также не дает ствольной коробке при отдаче удариться задней частью о ложе. Магазин, взаимозаменяемый с магазинами автомата АК-74 и ручного пулемета РПК-74, смещен вправо и устанавливается под небольшим углом.

Одним из ключевых принципов работы автоматики АН-94 является так называемый «смещенный импульс свободного затвора» (СИСЗ). В основе его лежит то, что ствольная коробка вместе со стволом в момент отдачи движутся независимо от затворной рамы с затвором, хотя re перемещаются внутри ствольной коробки. Принцип СИСЗ станет ясен после упрощенного описания действия автоматики при короткой очереди в два выстрела.

При выстреле первого патрона ствол вместе со ствольной коробкой под действием силы отдачи начинает отходить назад, увлекая за собой затворную раму и сжимая передний буфер. В этот момент затвор по-прежнему запирает ствол. Когда пуля проходит мимо газоотводного отверстия, часть пороховых газов проходит в газовую трубку, перемещает затворную раму по ствольной коробке назад. При этом также происходит отпирание затвора и извлечение и выброс стреляной гильзы. Затворная рама смещается значительно быстрее ствола в сборе со ствольной коробкой и ударяет о задний буфер, который во взаимодействии с возвратной пружиной толкает затворную раму вперед, временно отключая спусковой механизм и извлекая из магазина новый патрон и досылая его в патронник. Как только затвор запирает патронник, спусковой механизм освобождается, и второй выстрел происходит прежде, чем ствольная коробка завершила движение назад. Таким образом, первые две пули вылетают из ствола в то время, когда ствольная коробка еще движется назад и не достигла заднего буфера. Темп стрельбы во время короткой очереди в два залпа составляет 1800 выстрелов в минуту. Как видно, принцип действия автоматики АН-94 основан как на отводе части пороховых газов, так и на свободном затворе. Хотя сложная, но надежная система СИСЗ – это еще не все, что обеспечивает уникальность АН-94, она является основным принципом, делающим возможным переменный темп стрельбы. А это, в свою очередь, обеспечивает существенное превосходство АН-94 по сравнению со всеми выпускающимися в настоящее время автоматами.
