Игорь Бубнов - Обитаемые космические станции

Мы уже рассказали о применении энергии Солнца для получения электрического тока в кремниевых батареях, использующих световую энергию солнечной радиации. Но для энергоснабжения ОКС можно использовать и другую часть энергии Солнца — тепло, которое оно щедро распространяет в космическом пространстве.

В турбогенераторной схеме получения электроэнергии ядерный реактор как источник тепла может быть заменен специальными коллекторами — собирателями тепловых лучей Солнца.

В такой схеме для нагрева кипятильника с теплоносителем, циркулирующим в замкнутом контуре, используются сферические или цилиндрические вогнутые зеркала.

С одной стороны, применение дешевой солнечной энергии в турбогенераторной схеме дает большие преимущества: нет реактора, а значит, и нет радиационной опасности, исходящей от энергетической установки, нет потребности в биологической защите. Разумеется, в этом случае нет надобности и в двухконтурной схеме — конструкция установки значительно упрощается. Но нельзя забывать об относительно невысокой мощности солнечного теплового потока. Мы уже говорили о величине тепловой мощности потока солнечных лучей за пределами атмосферы. На 1 м 2поверхности солнечного коллектора падает тепловой поток, составляющий без учета потерь всего лишь около 0,316 ккал/сек. Поэтому для использования тепловой энергии Солнца необходимы большие зеркальные поверхности, постоянно ориентируемые на Солнце.

Например, вес турбогенераторной системы мощностью 3 квт, работающей по схеме SNAP-2, но с нагревом от солнечного коллектора, оценивается почти в 350 кг, считая и вес механизмов управления ориентацией коллектора на Солнце. Если эффективность использования поверхности солнечного коллектора составляет 40 %, а продолжительность пребывания ОКС в тени — 35 % времени каждого оборота вокруг Земли, то к.п.д. такой установки будет 10 %, а диаметр круглого солнечного коллектора — 10 м. При большей мощности размеры солнечного зеркала могут достигать в диаметре нескольких десятков метров. Очевидно, что до выхода на орбиту такой рефлектор должен находиться в сложенном состоянии и иметь компактную форму. Он может быть выполнен, например, в виде нескольких подвижных лепестков, напоминающих складной веер, распускающийся под лучами Солнца, или в виде надувной мягкой оболочки с вогнутой сферической формой.

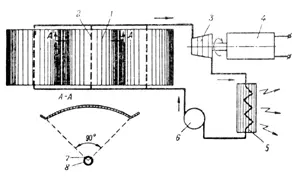

На рис. 33 изображена схема нагрева в солнечной турбогенераторной установке, использующей двухмерные параболические зеркала, которые концентрируют тепловые лучи на трубах кипятильника. На той части трубы, которая воспринимает отраженные лучи, делается покрытие специальным поглощающим слоем, например окисью меди. Остальная поверхность трубы покрыта слабо излучающим веществом, например серебром, с тем чтобы уменьшить потери тепла. Наружные поверхности зеркал можно использовать как излучатели. Это повысит компактность системы. По расчетам такал установка при работе на парах ртути и максимальной температуре цикла 500 °C может дать примерно 0,3 квт мощности с каждого квадратного метра зеркальной поверхности.

Срок службы солнечных коллекторов энергоустановки ОКС ограничен воздействием метеорных потоков, которые вызывают эрозию и снижают фокусирующую способность зеркал.

Постоянное стремление найти способы получения электроэнергии, не связанные с такими конструктивными и эксплуатационными трудностями, какие возникают при использовании ядерной или солнечной энергии, пусть даже при некотором проигрыше в весовом отношении, приводит к возникновению самых различных схем. Использование энергии химического топлива, широко распространенное в наземном транспорте и авиации, может найти себе применение и в космических энергоустановках, особенно при непродолжительном времени их работы. Одним из таких источников энергии может быть вращающая электрогенератор турбина, которая работает на истекающих из реактивного сопла продуктах сгорания какого-либо топлива, например обычного жидкого ракетного, одно- или двухкомпонентного. На рис. 34 показана схема химического источникаэнергии, работающего на продуктах реакции водорода и кислорода. Топливные компоненты могут служить для охлаждения камеры сгорания и других элементов схемы. При реакции водорода и кислорода в камере сгорания образуется горячий газ с температурой до 1200 °C, который и подается через реактивное сопло на рабочие лопатки многоступенчатой турбины.
