Теперь о прогревных оборотах двигателей с впрыском. Как известно, у бензиновых двигателей с впрыском топлива обороты двигателя зависят от количества всасываемого в него воздуха. Чем больше приоткрыта дроссельная заслонка, тем больше воздуха попадает в двигатель. Блок управления тут же «обсчитывает» этот воздух и под него подает необходимое количество бензина (это довольно примитивная версия работы двигателей с впрыском топлива, но она работает). Поэтому устройства для повышения оборотов двигателя – это просто «дырки» во впускном коллекторе, которые перекрываются тем или иным механизмом. На старых модификациях для перекрывания этих «дырок» применяются водяная или электрическая прогревалки, на новых – электрический серводвигатель. В водяной прогревалке «дырку» перекрывает поршень, выталкиваемый из капсулы, заполненной полимерным веществом, которое при нагреве очень сильно расширяется. При снижении объема всасываемого во впускной коллектор воздуха обороты двигателя снижаются. При охлаждении двигателя специальная пружина задвигает поршень обратно в капсулу, сечение «дырки» увеличивается, соответственно увеличивается объем всасываемого во впускной коллектор воздуха, и обороты двигателя увеличиваются. Как уже было отмечено выше, эта капсула находится в специальном корпусе возле блока дроссельных заслонок, и через нее циркулирует охлаждающая жидкость двигателя. Обычная неисправность этой системы – нет циркуляции охлаждающей жидкости. В результате капсула не нагревается, поршень не выталкивается, «дырка» остается открытой при горячем двигателе. Блок управления по датчику температуры «видит», что двигатель горячий, по датчику положения дроссельной заслонки определяет, что включен режим холостого хода, и урезает топливо. А воздух-то поступает в избытке... Вот тогда двигатель и начинает «лаять», т. е. у него начинают плавать обороты (примерно от 1000 об/мин до 2000 об/мин). Чаще всего восстановить циркуляцию можно, добавив при заглушенном двигателе охлаждающую жидкость в систему охлаждения, потому что причиной отсутствия циркуляции является снижение уровня охлаждающей жидкости. Реже встречаются такие неисправности, как засорение трубок, подводящих тосол к капсуле; слабая производительность водяного насоса системы охлаждения; заклинивание поршня из-за большого количества отложений (накипи) во всей системе охлаждения.

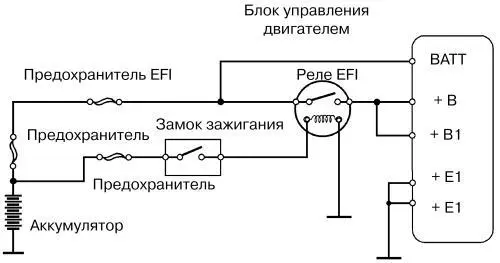

Схема питания блока управления двигателем (блока EFI, компьютера), используемая фирмой «Toyota».

Питание к блоку управления поступает сразу через несколько выводов. Отсутствие напряжения хотя бы на одном из них вызывает проблемы в работе блока.

Электрический механизм обеспечения прогревных оборотов представляет собой небольшой корпус, в который входят 2 трубки диаметром около 2 см. Одна из них берет воздух из воздуховода между воздушным фильтром и дроссельной заслонкой, по второй воздух подается во впускной коллектор. Внутри корпуса есть расположенный на оси плоский сектор, который, поворачиваясь, может перекрывать поток воздуха. Эту ось, поскольку она легко вынимается, часто называют штифтом. Специальная пружина все время стремится повернуть сектор, чтобы полностью открыть подачу воздуха через весь механизм, обеспечив тем самым повышенные обороты двигателя. Но на плоский сектор действует еще и биметаллическая пластина, которая в холодном состоянии не препятствует действию пружины. Двигатель начинает работать на прогревных оборотах, определяемых площадью отверстия в прогревном устройстве. Биметаллическая пружина нагревается за счет тепла самого двигателя, поскольку весь механизм находится на его поверхности, а, кроме того, внутри корпуса прогревного устройства есть нагревательная спираль, на которую во время работы двигателя подается напряжение +12 В. Нагреваясь, биметаллическая пружина поворачивает плоский сектор, и тот постепенно перекрывает отверстие для поступления добавочного воздуха.

У двигателя устанавливаются обороты холостого хода.

Наиболее часто встречающаяся неисправность – перекашивание и заклинивание плоского сектора. В зависимости от того, в каком положении заклинит этот сектор, через весь корпус прогревного устройства будет подаваться то или иное количество воздуха, что определит величину оборотов двигателя. Еще одна довольно часто встречающаяся неисправность заключается в том, что на нагревательный элемент, например из-за окисления контактов в разъеме, не подается питание. Прогревные обороты двигателя в этом случае, естественно, снижаются очень медленно, так как прогревалка нагревается только за счет тепла от двигателя.
