Юрий Пономарёв: Пистолет специального назначения

Детали прибора для бесшумной и беспламенной стрельбы: – присоединяемого, 1 – корпус насадка, 2 – сепаратор, – интегрированного 3 – расширительная камера, 4 – передняя втулка, 5 – сетчатый рулон, 6 – задняя втулка.

Обтюрация пороховых газов в насадке осуществляется за счёт плотной подгонки передней и задней стенок сепаратора, в расширительной камере – отгибом вовнутрь переднего торца (3а) и плотной посадкой в него наружной части передней втулки, а также конструкцией задней втулки, имеющей обтюрирующую канавку (6а)

Присоединяемый насадок (дополнительный ПБС)

Он крепится сухарно-винтовым соединением к передней втулке. Фиксация насадка осуществляется кнопочным фиксатором на нижней передней части расширительной камеры. Для повышения эффективности работы по снижению скорости и температуры истекающих из насадка пороховых газов в нём размещён штампо-сварной сепаратор, который фиксируется в корпусе с помощью фиксатора кнопочного типа, размещённого в передней стенке сепаратора. Таким образом, стрельба из ПБ возможна как с насадком, так и без него.

В связи с тем, что на стволе расположена расширительная камера, затвор пистолета имеет рамочную форму (то есть по сравнению с затвором ПМ у него отсутствует верхняя передняя часть до гильзовыводного окна, а передняя часть имеет перемычку между стенками), а возвратный механизм размещён в рукоятке. Механическую связь между затвором и возвратным механизмом осуществляет передаточный рычаг, одетый на ось правой перемычки остова рукоятки рамки, который верхним плечом взаимодействует с вырезом затвора, а нижним, имеющим ролик для снижения трения, с головкой направляющей возвратного механизма.

Затвор. Вид сверху

Работа передаточного рычага при откате (вверху) и накате затвора

Так как в рукоятке размещён возвратный механизм, упразднён соединительный винт рукоятки с рамкой и введена кнопочная защёлка рукоятки (расположена слева за спусковой скобой), которую часто принимают за кнопку защёлки магазина. Напоминаем, что УСМ ПБ полностью аналогичен таковому ПМ и роль защёлки магазина (тоже ПМовского) играет нижний отросток боевой пружины.

Рукоятка с возвратным механизмом (справа возвратный механизм извлечён из рукоятки)

Прицельные приспособления пистолета состоят из мушки-выступа на расширительной камере и целика, закреплённого на затворе с помощью «ласточкина хвоста». Пристрелка пистолета производится перемещением целика по горизонтали и заменой целика на целик другой высоты – по вертикали. В основаниях целика и мушки размещены светящиеся в темноте капсулы, по которым производится прицеливание в сумерках и в темноте при невозможности использования открытого прицела. Для прицеливания их нужно совместить в виде цифры «8». Так как верхние очертания затвора меньше диаметра расширительной камеры верхняя часть затвора имеет выступ-планку верхняя плоскость которой снабжена накаткой, а поверхность планки расширительной камеры матирована для улучшения условий прицеливания. Ширина мушки и прорези целика необычно велики для личного оружия, что, однако, очень удобно при стрельбе навскидку и в условиях недостаточной освещённости.

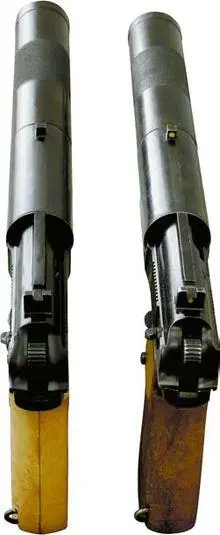

ПБ выпуска 2003 года (слева) и 1986 года. Ясно видны: отсутствие светящихся капсул прицела, матировка верхней поверхности расширительной камеры и выступ-планка на верхней части затвора

ПБ переносится в кожаной кобуре, имеющей специальный отсек для размещения насадка. Для повышения оперативности при подготовке пистолета к стрельбе с насадком на дне этого отсека смонтирована пружина, выдвигающая насадок при открывании клапана отсека. Пистолетный ремешок, в отличие от ПМовского, вторым концом крепится не к поясному ремню, а к специальному кольцу кобуры, то есть имеет карабинчики на обоих концах.
