«FNRS-3» |
«Archimede» |
«Trieste-II» |
«Aluminaut» |
«Alvin» |
характеристик |
Франция |
Франция |
США |
США |
США |
Год постройки |
1953 |
1961 |
1964 |
1964 |
1964 |
Длина наибольшая, м |
15,75 |
21,0 |
23,9 |
15,5 |
7,6 |
Ширина наибольшая, м |
3.4 |
4,0 |
4,6 |
4,65 |
2,43 |
Высота наибольшая, м |
|
8,2 |
8,2 |
5,0 |
4.0 |
Подъемный вес (сухой), т |
28,1 |
61 |
87,5 |
76 |
16,75 |
Рабочая глубина погружения, м |
4000 |
6000 |
11000 |
4500 |
1800 |
Скорость подводная, макс., уз |
5 |
3 |
|
3 |
2 |
Автономность по средствам жизнеобеспечения,ч |
12 |
36 |
24 |
72 |
72 |
Экипаж, чел. |
1 + 1 |
1+2 |
2+ 1 |
3 + 3 |
1 +2 |
Полезная нагрузка, т |
|
2,7 |
5,0 |
3 |
0,5 |
А Советский Союз из подводных технических средств освоения океана располагал лишь переоборудованной дизельной подводной лодкой «Северянка» с глубиной погружения 100 м, привязным гидростатом «Север-1» (600 м) и буксируемым подводным аппаратом «Атлант-1» (100 м).
В 1963 г. в США была принята Национальная программа океанографических исследований, включавшая 10-летний план ВМС, предусматривавший, в частности , создание обитаемых исследовательских глубоководных технических средств для глубин до 6000 м.
В Советском Союзе такой развернутой государственной программы еще не было, и необходимость создания подводных технических средств освоения океана осознавалась лишь узким кругом специалистов в области подводного кораблестроения, океанологии, гидрографии, рыбного хозяйства и аварийно-спасательного дела.
Летом 1961 г. судьба свела двух молодых инженеров-механиков ЦКБ-18 – меня и И.Н.Сахалова – с учеными- океанографами Л.А.Зенкевичем и Н.А.Скрягиным, которые зажгли нас идеей освоения глубин океана и предложили разработать силами специалистов ЦКБ-18 проект глубоководного научно-исследовательского судна, подобного «Северянке», но обеспечивающего проведение работ как в толще воды, так и на дне, с охватом максимально возможной его площади.
У руководства бюро эта идея поддержки не нашла. Однако комитет комсомола, совет молодых специалистов и совет НТО поддержали инициативу молодых инженеров, и в общественном КБ, которым руководил главный конструктор подводных лодок А.С.Кассациер, была создана бригада по разработке проекта, получившего наименование «Наука». Руководителем ее избрали меня как одного из инициаторов проекта. В бригаду вошли молодые конструкторы различных специализаций, всего около 20 человек.
В отличие от принятой за рубежом практики освоения океана, мы поставили перед собой фантастическую по тем временам задачу: создать исследовательскую подводную лодку с глубиной погружения 4000-5000 м для проведения длительных научно-исследовательских работ в районах, удаленных от мест базирования. Необходимо было доставить в оперативный район на указанную глубину научную экспедицию с исследовательской аппаратурой, чтобы проводить визуальные и инструментальные наблюдения и отбор проб воды и грунта, обеспечить перемещение над грунтом с точной фиксацией географических координат, всплытие на поверхность и возвращение к месту базирования.
Проекту отдавались долгие вечера споров и бдений с логарифмическими линейками над расчетами и чертежами. Однако одного энтузиазма было мало, не хватало знаний и опыта. Ведь нужно было спроектировать новое судно, не имевшее отечественных аналогов. А заимствовать из опыта подводного кораблестроения можно было лишь общие принципы проектирования, нужны были принципиально новые для отечественного судостроения технические решения и методы расчетов.

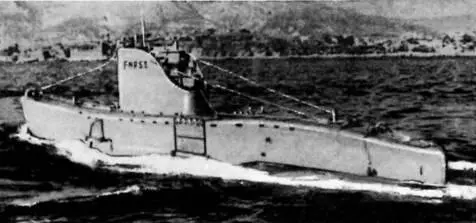

Батискаф FRNS-3 (Франция)

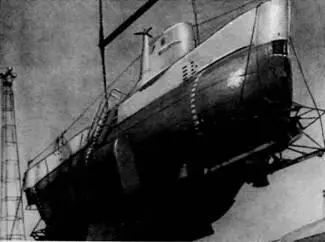

Батискаф “Archimede” (Франция)
Прежде всего, необходимо было спроектировать основной корпус, выдерживающий в 10 раз более высокое забортное давление. Существующие корпусные стали и вновь созданные сплавы не обеспечивали по своим прочностным характеристикам необходимую положительную плавучесть цилиндрической оболочки, подкрепленной шпангоутами. Решили было применить легковесный заполнитель объемов плавучести – бензин, но он взрывоопасен. Остановились на парафине.
Следующий вопрос – обжатие основного корпуса, легковесного заполнителя и забортной воды при погружении и их расширение при всплытии. Расчеты показали необходимость водяной уравнительной системы. Но давление воды на приеме составляло 400-500 атмосфер, и для откачки необходимы были насосы с еще большим напором. Готовых насосов и запорной арматуры нет. Значит, нужна новая разработка.
