Михаил Дегтярёв - Правнук «Токарева»

Питание патронами осуществляется из двухрядного магазина вместимостью 18 патронов. Боковые и задняя поверхности магазина имеют большие вырезы, позволяющие визуально и на ощупь определять количество патронов в нём. На заднюю стенку нанесена ещё и оцифровка от «4» до «18» (положение первых трёх патронов очевидно). Мощная пружина магазина большой вместимости требует приложения значительных усилий при укладке последних патронов. Если один-два магазина владелец пистолета может наполнить без проблем, то испытателям, отстреливающим тысячи патронов, пришлось бы туго без простейшего приспособления – ускорителя, которое туляки изготовили в процессе испытаний. Ничего хитрого в этой детали нет – подобные вещи активно используются за рубежом. Кнопка защёлки магазина находится на рукоятке в основании спусковой скобы. Кнопка легко адаптируется «под левшу» изменением положения пружины защёлки.

По окончании патронов в магазине затвор пистолета встаёт на затворную задержку. Кстати, флажок задержки легко нажимается как большим пальцем правой руки (для правши), так и указательным пальцем левой руки (для левши). Флажок задержки расположен на левой стороне рамки и извлекается при разборке пистолета с помощью выступа крышки магазина.

Автоматика ГШ-18 работает за счёт энергии отдачи при коротком ходе ствола. Запирание осуществляется поворотом ствола на 10 боевых упоров. Поворот ствола происходит при его продольном перемещении в процессе отката-наката, за счёт взаимодействия выступа на казённой части ствола с копирным пазом вкладыша рамки пистолета.

Отражение стреляной гильзы производится неподвижным отражателем вверх назад через окно в затворе. Экстракция осуществляется подвижным в вертикальной плоскости выбрасывателем, который одновременно обеспечивает одну из степеней предохранения. При незапертом канале ствола выбрасыватель занимает верхнее положение и перекрывает отверстие, покоторому двигается ударник. При полном запирании выбрасыватель принудительно снижается скосом на казённой части ствола, входит вполное зацепление с фланцем гильзы и таким образом обеспечивает доступ ударника к капсюлю. До встерчи гильзы с отражателем выбрасыватель удерживается в нижнем положении ударником, находящимся после выстрела в переднем положении. Выбрасыватель освобождается при накате затвора, когда ударник встаёт на боевой взвод. В верхней части выбрасывателя имеется своеобразный «козырёк», направляющий отражённую гильзу вбезопасном для стрелка направлении.

Принципиальная схема устройства одного из последних образцов ГШ-18

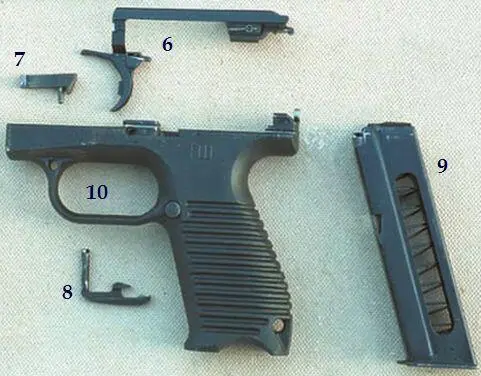

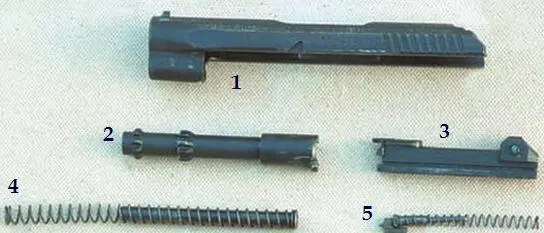

Неполная разборка ГШ-18.

1 – затвор; 2 – ствол; 3 – боевая личинка; 4 – возвратная пружина с направляющим стержнем; 5 – ударник с боевой пружиной; 6 – спусковой механизм; 7 – фиксатор ствола; 8 – затворная задержка; 9 – магазин; 10 – рамка с защёлкой магазина

Ствол и боевая личинка с ударником и боевой пружиной. Стрелкой показаны боевые упоры ствола

Полимерная рамка пистолета ГШ-18. Стрелками указаны стальные вкладыши

Для учёта расхода боеприпасов последний вариант магазина имеет окна не только на боковой, но и на задней поверхности

Извлечение магазина из рукоятки производится при нажатии на кнопку защёлки магазина

Пожалуй, упомянув ударник, стоит поподробнее рассказать об ударниковом УСМ ГШ-18. Ударник с боевой пружиной вставляются в отверстие личинки затвора. Спусковой механизм агрегатирован и легко извлекается из рамки пистолета без применения инструмента. Спусковой механизм состоит из спускового крючка с автоматическим предохранителем и тягой, отражателя, подпружиненного шептала, разобщителя и П-образной пружины разобщителя. Боевая пружина одновременно является пружиной спускового крючка, возвращающей его в переднее положение после взведения затвора. Взведение боевой пружины и забег ударника за шептало происходит в процессе отката подвижных частей. Постановка ударника на боевой взвод осуществляется при накате затвора. Взведённый ударник выступает примерно на 1 мм за задний срез затвора, обеспечивая контроль состояния УСМ визуально и на ощупь в условиях недостаточной освещённости. На самых первых образцах ГШ-18, ещё до полигонных испытаний, была выявлена возможность непостановки ударника на боевой взвод при недостаточно энергичном взведении затвора. Впоследствии этот недостаток был устранён и на последних пистолетах зуб ударника заходит за шептало ещё до того, как досылатель личинки затвора заходит за очередной патрон в магазине.
