В отличие от АКС74У, для того чтобы сократить высоту ствольной коробки и сделать разборку более удобной, в конструкции автомата применён толкатель раздельный с затворной рамой
Традиционно для Драгунова ударно-спусковой механизм выполнен отдельной сборкой. Она крепится в ложе выступающими концами оси курка и цапфами опоры боевой пружины. Механизм сделан по схеме с изменением направления действия момента боевой пружины, называемой в обиходе для краткости схемой с «завалом курка». В качестве боевой пружины используется пружина, работающая на сжатие. При взведении курка направление действия усилия боевой пружины переходит через ось вращения курка и пружина начинает отжимать курок от затворной рамы. Курок переходит «мёртвую точку» и перестаёт взаимодействовать с подвижными частями, тем самым исключается трение между курком и рамой в конце отката и при накате. При приходе в переднее положение затворная рама нажимает на автоспуск и выводит курок из-за «мёртвой точки». Аналогичная схема работы спускового механизма ранее была применена в пистолете-пулемёте ПП-71 (впоследствии пистолет-пулемёт «КЕДР»).
Ударно-спусковой механизм сделан по схеме с изменением направления действия момента боевой пружины, называемой в обиходе схемой с «завалом курка»
Переводчик расположен в ложе у переднего края спусковой скобы с правой стороны. Он имеет три установки – «П» (предохранитель включён), «АВ» (автоматическая стрельба) и «ОД» (одиночная стрельба). В положении «П» флажок переводчика выходит в отверстие спусковой скобы. Это позволяет одновременно с охватом рукояти на ощупь определить положение переводчика. Длинное перо переводчика при установке «П» находится в верхнем положении, препятствуя движению затворной рамы.

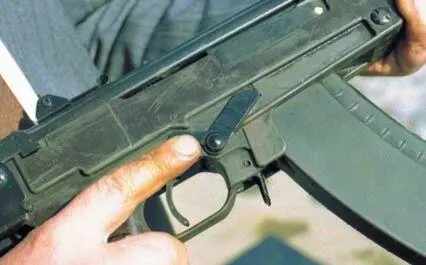

Предохранитель-переводчик режимов огня находится с правой стороны ствольной коробки и управляется указательным пальцем. Во включенном положении флажок предохранителя-переводчика перекрывает отверстие спусковой скобы. Это позволяет одновременно с охватом рукоятки на ощупь определить положение переводчика
Первые образцы автомата имели ствольную накладку, состоящую из левой и правой половинок (аналогично СВД). При дальнейшей работе над конструкцией узел был изменён. В последующих образцах он состоит из подпружиненного цевья и накладки. Обе детали, как и ложа, отлиты из полиамида.
Прицел автомата диоптрический. Он имеет две установки дальности стрельбы – 300 и 500 м. Основание прицела поворачивается относительно ствольной коробки, выполняя функции защёлки возвратного механизма. При разборке автомата для того, чтобы сдвинуть возвратный механизм вперёд и разъединить ствольную коробку с ложей, основание прицела необходимо повернуть на 90°. Такая конструкция свела к минимуму возможность неправильной сборки, так как если основание прицела не встало на место, прицеливание из автомата невозможно.
Перекидной диоптрический прицел автомата, расположенный на ствольной коробке, имеет две установки дальности стрельбы – 300 и 500 м
Для того, чтобы сдвинуть возвратный механизм вперёд и разъединить ствольную коробку с ложей, основание прицела необходимо повернуть на 90°
Приклад автомата складывается на верхнюю часть ствольной коробки. Форма деталей отработана таким образом, что при складывании приклада поперечный габарит автомата не увеличивается, а сам приклад не мешает прицеливанию. Защёлка, фиксирующая приклад в боевом положении, находится в задней части ложи. Фиксация приклада в сложенном положении осуществляется второй защёлкой, расположенной на прикладе таким образом, чтобы нажатие на защёлку и откидывание приклада можно было произвести одним движением.

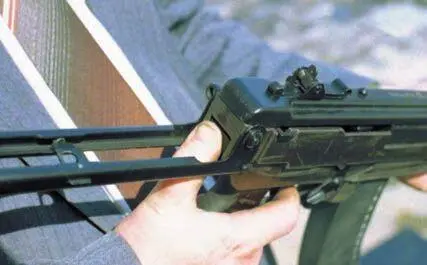

Защёлка, фиксирующая приклад в боевом положении, расположена за пистолетной рукояткой в задней части ложи
