К. Чайников - Общее устройство судов

В тех судовых помещениях, где при работе машин возникает большой шум, применяется, кроме акустической (звуковой), одновременно и оптическая (световая) сигнализация.

К приборам акустической сигнализации относятся звонки, колокола громкого боя, ревуны и трещотки.

Приборами световой или визуальной сигнализации являются номерники и прерыватели световой сигнализации.

К комбинированным приборам относятся звонки-ревуны, колокола-ревуны и звонки с лампами.

Специальная электрическая сигнализация на судах включает световой или звуковой сигнал, который возникает при достижении в контролируемом объекте параметра заданной величины: температуры воздуха, газов или работающих деталей (подшипников), уровня воды в цистернах, трюмах и отсеках, возникновения пожара и т. П.

Электрические телеграфы и указатели являются на судне автономными установками, предназначенными для:

1) безотказной дистанционной передачи приказаний из командного пункта к исполнителям;

2) привлечения внимания исполнителя к передаваемому приказанию;

3) передачи ответа исполнителя, подтверждающего правильное понимание приказания;

4) визуального контроля передаваемого и принимаемого приказания и т. д.

Электрические телеграфы применяются на судах всех типов для передачи приказаний в главные силовые и рулевые установки. Независимо от принципа действия и устройства электрических телеграфов все они состоят из следующих основных элементов: передатчика приказания, приемника приказания, передатчика ответа, приемника ответа, сигнализации.

Передатчик-приемник машинного телеграфа (рис. 76) устанавливается на специальных колонках в командном пункте управления судном (в ходовой рубке и на крыльях ходового мостика) и предназначается для передачи приказаний в исполнительные посты и приема от них ответа о принятии приказаний.

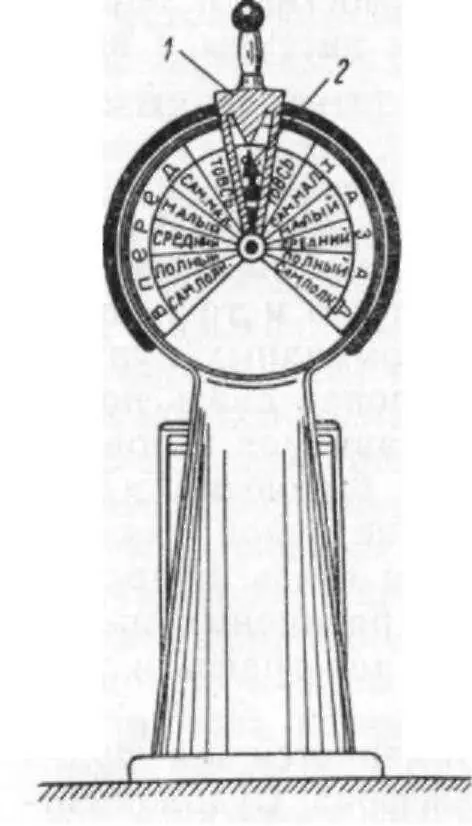

Рис. 76. Машинный телеграф. 1 – рукоятка дачи приказаний; 2 – стрелка ответа исполнения.

Передатчик-приемник машинного телеграфа (рис. 76) устанавливается на специальных колонках в командном пункте управления судном (в ходовой рубке и на крыльях ходового мостика) и предназначается для передачи приказаний в исполнительные посты и приема от них ответа о принятии приказаний.

Приемник-передатчик машинного телеграфа, установленный в машинном отделении, представляет собой настенный прибор со следящей системой различных команд, предназначаемых для исполнителя, подтверждающего принятие приказания из машинного отделения на ходовой мостик. Нормальное положение прибора – рукояткой вниз. Приказания по машинному телеграфу состоят из условных наименований хода судна: «Стоп», «Товсь», «Самый малый», «Малый», «Средний», «Полный» и «Самый полный».

Для передачи приказания вращают рукоятку датчика. Вместе с ней синхронно вращаются указатели в исполнительном и контрольном постах.

Для передачи ответа об исполнении в машинном отделении поворачивают рукоятку прибора датчика до совмещения исполнительной стрелки-рукоятки с командной стрелкой. Совмещение в командном приборе исполнительной стрелки с указателем рукоятки служит подтверждением, что команда принята правильно. Установки рулевого телеграфа и рулевых указателей предназначаются для передачи приказаний из командных пунктов в исполнительные (румпелыюе или рулевое отделение) и контрольные (штурманская рубка) посты о перекладке пера руля вручную и истинное его положение. Передаваемые команды указывают борт – правый или левый – и градусы перекладки руля.

Телеграфная связь на судах может быть ручного и автоматического действия.

Связью ручного действия называется такая, в которой посылка вызова абонентам, соединение их и разъединение осуществляется вручную.

Связь автоматического действия – телефонная система, в которой посылка вызова, соединение и разъединение абонентов осуществляется автоматически: вызывающий абонент набирает определенную комбинацию цифр.

Разнообразие и сложность требований к судовой телефонной связи послужили причиной создания самостоятельных (автономных) телефонных схем, обслуживающих определенные группы постов. Автономные телефонные схемы надежны в работе, живучи и обеспечивают быструю телефонную связь.

Автоматическая телефонная связь обычно применяется для повседневной связи с жилыми и служебными помещениями судна. В соответствии с количеством абонентов: 10, 20, 50, 100 и т. д. автоматические станции подразделяются на КАТС-10, КАТС-20 и т. д.
