Руслан Чумак - Гильзовый двигатель

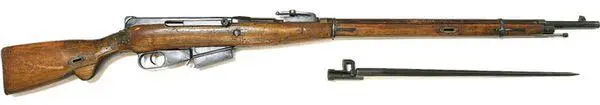

7,62-мм винтовка Горяинова, 1936 г.

Винтовка Мамонтова разработана в 1936 г. В ней использованы части серийных винтовок: ствол от винтовки обр.1891 г., магазин от АВС-36. УСМ ударникового типа с «задним» шепталом. В патроннике имеются канавки Ревелли, облегчающие экстракцию гильзы и снижающие вероятность её поперечного разрыва. Масса винтовки 3,7 кг. Конструктор винтовки Михаил Алексеевич Мамонтов (6.11.1906 – 18.07.1993) хорошо известен в оружейных кругах Тулы, в первую очередь как основоположник тульской научной оружейной школы. Выпускник Военно-механического института 1931 г., в 1931-1937 гг., он работал в Тульском ПКБ (ЦКБ-14) на должностях от инженера-конструктора до главного инженера – заместителя начальника ПКБ. В 1937 г. М. А. Мамонтов был назначен заведующим вновь образованной кафедрой «Проектирование автоматического оружия» Тульского политехнического института, в котором проработал почти 56 лет, став доктором технических наук, профессором, автором многочисленных трудов по теории и расчёту газодинамических устройств стрелкового оружия.

Михаил Алексеевич Мамонтов

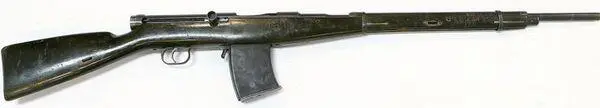

7,62-мм винтовка Мамонтова

На устройстве механизмов автоматики винтовок следует остановиться подробно. В их основе лежит общий принцип – ведущее звено (затворная рама) приводится в действие дном гильзы, смещающейся в патроннике во время выстрела в пределах зеркального зазора. Принципиально такая система не отличается от обычного бокового газоотводного двигателя, за исключением того, что роль поршня в ней играет сама гильза. В обеих винтовках сцепление затвора со ствольной коробкойосуществляется поперечно скользящим клином, но конструкция механизмов, приводящих в действие клин, разная. В винтовке Горяинова движение гильзы передаётся затворной раме через конструктивно объединённый с ней толкатель, проходящий через канал в корпусе затвора. По бокам рамы имеются скошенные пазы, в которые входят выступы клина. При запирании клин движется вниз. Рабочий ход затворной рамы под действием гильзы очень мал – всего 0,3 мм, далее она движется по инерции около 3 мм. За это время пуля успевает покинуть канал ствола, после чего рама присоединяется к клину и поднимает его, осуществляя отпирание.

Детали узла запирания винтовки Горяинова:

Затвор в сборе

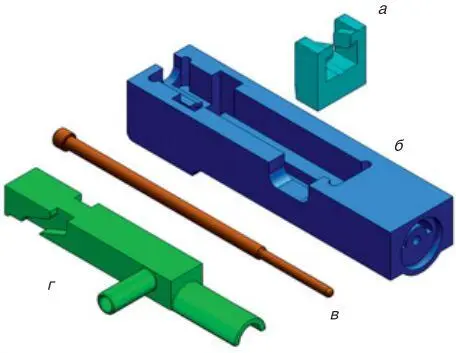

Детали затвора винтовки Горяинова а – запирающий клин, б – корпус, в – ударник, г – затворная рама

Затвор в запертом положении

Затвор в отпертом положении

В винтовке Мамонтова запирающий клин приводится в действие двумя выступами на массивном ударнике, который фактически является затворной рамой. Движение гильзы передается ударнику через надетую на его передний конец втулку, передний торец которой является дном чашечки затвора. При достижении подвижными частями крайнего переднего положения корпус затвора останавливается, а ударник, продолжая движение вперёд, выдвигает запирающий клин влево в канал ствольной коробки, производя запирание. В конце своего хода ударник сдвигает втулку вперёд, прижимает её к гильзе и накалывает капсюль – происходит выстрел. При выстреле гильза смещается назад и толкает втулку, которая пройдя под действием гильзы 0,5 мм, отбрасывает назад ударник, а тот, пройдя по инерции 19 мм, выдвигает клин из паза коробки, отпирая канал ствола.

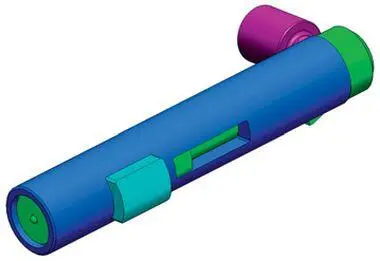

Затвор винтовки Мамонтова в сборе

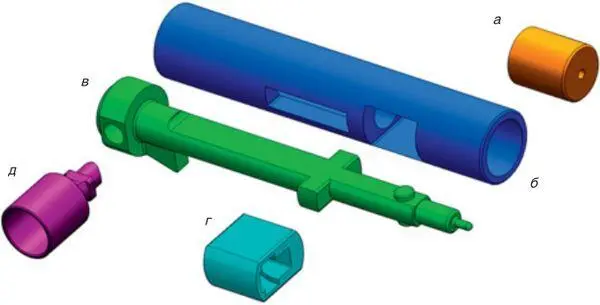

Детали затвора винтовки Мамонтова: а – втулка, б – корпус, в – ударник, г – запирающий клин, д – рукоятка затвора
