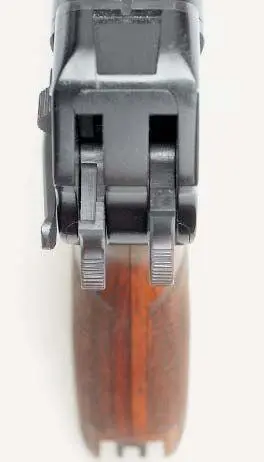

Колодка служит для соединения всех частей пистолета. Спереди колодки имеется сквозное отверстие для соединительной оси. Снизу располагается рукоятка, имеющая деревянные накладки с насечкой. Сзади колодка имеет два наружных курка. Правый курок обслуживает правый ствол. Левый курок, в зависимости от положения переключателя, обслуживает либо левый ствол, либо нижний нарезной. Переключатель расположен на левой стороне колодки над рукояткой и имеет два положения,обозначенные на колодке буквами "В" и "Н". При перемещении переключателя расположенный внутри колодки рычаг занимает либо верхнее, либо нижнее положение. Соответственно, удар левого курка передается либо левому верхнему, либо нижнему ударнику. Левый курок имеет на передней поверхности вырез для передаточного рычага. Боевые пружины курков – цилиндрические, расположены параллельно оси ствольного блока по бокам колодки. Передние концы штоков боевых пружин на нижней поверхности имеют боевые и предохранительные взводы. Спусковые рычаги расположены под штоками и качаются на поперечных осях. Шептала расположены на передних плечах спусковых рычагов. Задние плечи спусковых рычагов взаимодействуют с заднимплечом спускового крючка: левый – непосредственно, правый – посредством собачки спускового крючка. На одной оси с левым спусковым рычагом расположен селектор курков, имеющий общую с ним пружину, работающую на скручивание. При взведённом левом курке кулачок на нижней поверхности левого штока отводит селектор вниз-назад. Селектор отжимает назад собачку спускового крючка. Собачка выходит из-под заднего плеча правого спускового рычага. Таким образом, если взведён левый курок, то при нажатии на спусковой крючок производится спуск с боевого взвода левого курка (последовательность "левый-правый"). Курки имеют "отбой", гарантирующий постановку спущенных курков на предохранительный взвод при не нажатом спусковом крючке. Спусковой крючок – один на все три ствола. Выбор ствола производится взведением соответствующего курка и установкой переводчика. Спусковой крючок имеет сзади подпружиненную собачку, взаимодействующую с правым спусковым рычагом. Собачка под действием пружины занимает переднее положение. При нажатии на спусковой крючок поднимаются задние плечи спусковых рычагов: только левого, если взведён левый курок, или обоих. Переднее плечо спускового рычага опускается, освобождая курок с боевого взвода, происходит выстрел. Спусковой крючок имеет вертикальную лопасть, примыкающую к правой стенке колодки. При нажатии спускового крючка лопасть попадает в вырез защёлки ствольного блока, препятствуя открыванию защёлки при нажатом спусковом крючке. При неполном закрытии ствольного блока, если защёлка не заняла крайнее левое положение, лопасть не попадает в вырез и препятствует нажатию спускового крючка. Автоматический предохранитель расположен на рукоятке под спусковой скобой и блокирует спусковой крючок, для чего лопасть спускового крючка имеет специальный зацеп (часть выпущенных пистолетов не имеет автоматического предохранителя). Выключается предохранитель при правильном охвате рукоятки ладонью. Подпружиненная защёлка ствольного блока расположена поперёк колодки над рукояткой. Защёлка имеет зуб, взаимодействующий с крюком ствольного блока и качающийся рычаг, управляемый большим пальцем правой (стреляющей) руки. При нажатии на хвост рычага влево защёлка отходит вправо, освобождая блок стволов и препятствуя нажатию на спусковой крючок.

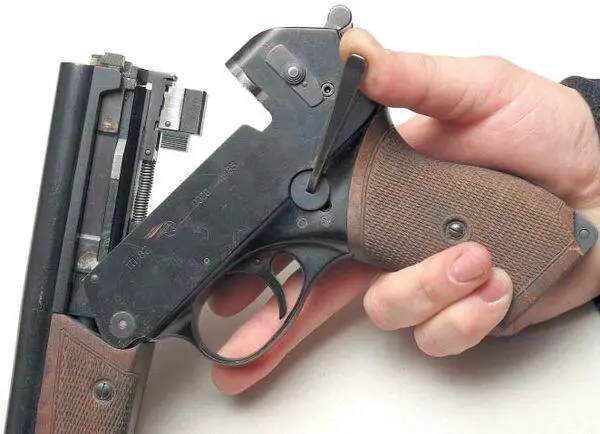

Рычаг отпирания затвора нажимается большим пальцем правой руки

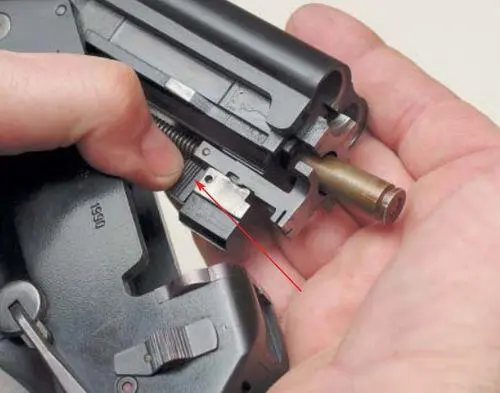

Выбрасывание гильзы 5,45-мм патрона происходит при нажатии на кнопку эжектора (указана стрелкой)

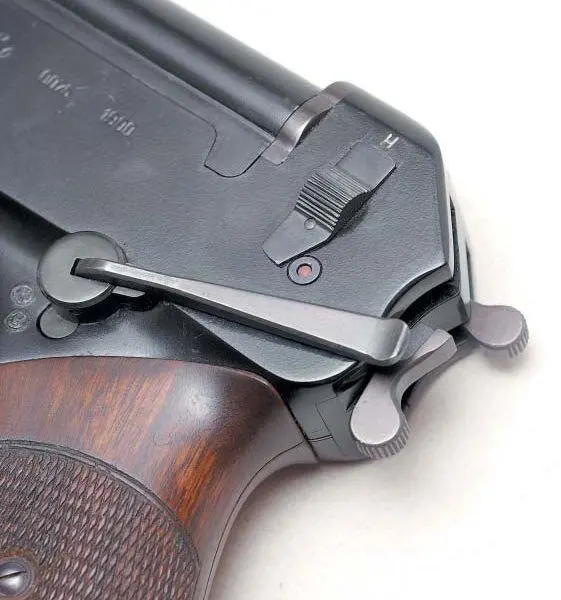

Переводчик ударного механизма перемещается вверх – вниз и имеет два положения маркированных литерами «Н» (нижний ствол) и «В» (верхний ствол)

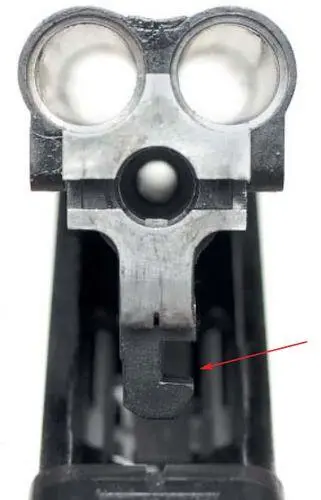

В вырез, указанный стрелкой при запирании входит запирающая планка (защёлка)
