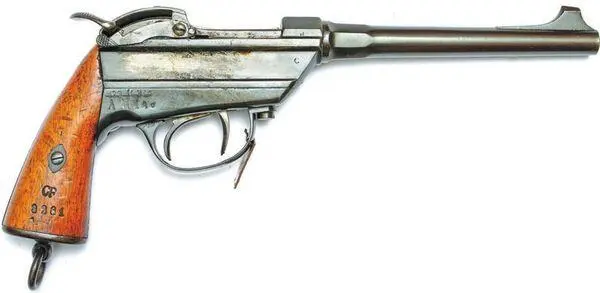

Один из пистолетов Вердера хранящийся в фондах ВИМАИВиВС. Судя по полковым клеймам на рукоятке и ствольной коробке он побывал не в одних руках

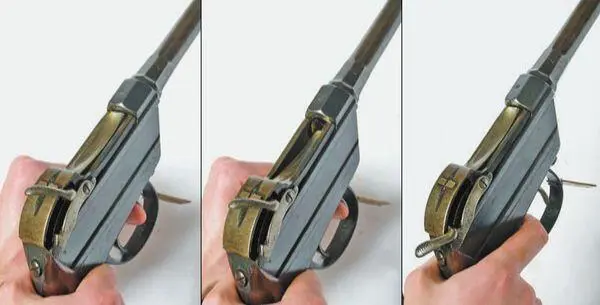

Для перезаряжания пистолета Вердера стрелок должен нажать на «зеркальный спусковой крючок» (1) после чего открывается затвор (2). Выемка на верхней части затвора облегчает досылание патрона в патронник. После этого отпускаем рычаг открывания затвора и взводим курок. При взведении курка одновременно происходит и запирание затвора. Пистолет готов к стрельбе

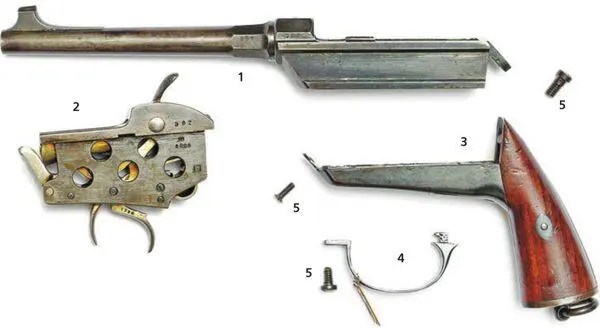

Детали пистолета Вердера после неполной разборки: 1 – ствол со ствольной коробкой, 2 – ударно-спусковой механизм с затвором, 3 – рукоятка пистолета, 4 – спусковая скоба, 5 – винты

Калашников. Оружие, боеприпасы, снаряжение. 2011. №4

История карабина системы Эванса, хранящегося в фондах Военно-исторического музея артиллерии, инженерных войск и войск связи (ВИМАИВиВС) в Петербурге, уникальна не только и не столько тем, что он состоял на вооружении российского флота. Куда более уникальны его создатели и конструкция.

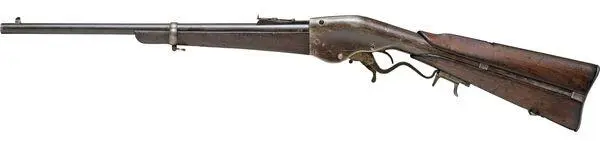

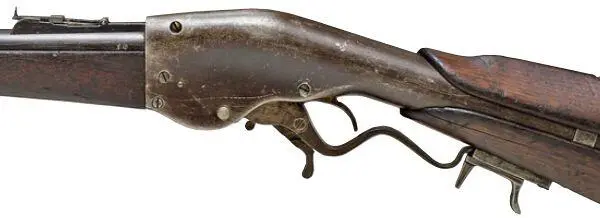

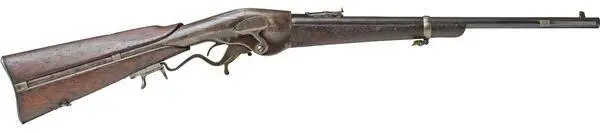

Общий вид карабина Эванса, хранящегося в фондах ВИМАИВиВС в Петербурге. Конструкция Эванса примечательна тем, что в прикладе размещался трубчатый шнековый магазин оригинальной конструкции

В середине XIX в. в американском городке Мэйн жил и практиковал стоматолог доктор Уоренн Р. Эванс. И всё бы ничего, да только увлекался он механикой. Точно неизвестно, что послужило отправной точкой (может, и стоматологические «свёрла»), но в 1860-х гг. он изобретает трубчатый шнековый магазин оригинальной конструкции на винтовку, с которым получает два патента в 1868 и 1871 годах. При этом первый из них был получен Эвансом на конструкцию магазинной винтовки, а второй – на особое устройство затвора. В отработке и совершенствовании конструкции ему помогал младший брат, Джордж Эванс (по некоторым данным – Джордж Франклин), инженер и станочник.

Самой близкой и понятной любому человеку аналогией устройства магазина является шнек в обыкновенной мясорубке, присутствующей практически на каждой российской кухне. Правда, в магазинах системы Эванса вместо мяса подавались патроны. Много патронов. Конструкция позволяла разместить 24 или 38 патронов в трубчатом магазине, расположенном внутри приклада винтовки. Это вдвое больше, чем у знаменитого «винчестера». Кроме того, такое устройство позволяло развить фантастическую для того времени скорострельность – 38 патронов за 19 с. И ни одной задержки.

Перезаряжание винтовки осуществлялось рычагом, внешне аналогичном рычагу перезаряжания «винчестеров». При движении вперёд рычаг отпирал затвор, извлекал и удалял за пределы оружия стреляную гильзу. Одновременно с этим проворачивался шнек магазина и при возвратном движении рычага очередной патрон досылался в патронник. Снаряжался магазин через отверстие в затыльнике приклада. Для удержания патронов в магазине служила крышка, которая свободно надвигалась или сдвигалась с «заправочного» отверстия.

Касательно точности винтовок системы Эванса хорошо отзывался известный стрелок того времени Кит Карсон: «С двадцати шагов из этой винтовки я мог сбривать брови моей жены, и регулярно по ночам в присутствии публики я мог выбивать выстрелом трубку у неё изо рта, попадал в яблоко в её руке, пенс в её пальцах, сбивал нагар со свечи, которую она держала. Я думаю, что система Эванса самая безопасная и самая доработанная система из всех, что когда-либо разрабатывались». Знаменитыми владельцами винтовок системы Эванса были Вильям и Джуниор Ф. «Buffalo Bill» Коди.
