Разметьте заготовку пропеллера с таким расчетом, чтобы каждая лопасть имела длину 4–5 см. А чтобы лопасти винта были симметричными, лучше всего поступить так. Сворачиваете полоску плотной бумаги вдоль, пополам и рисуете на одной стороне полоски половину лопасти винта, доведя ее до центрального отверстия на катушке. Аккуратно вырезаете ножницами сразу обе половинки заготовки по контуру и разворачиваете ее по сгибу. У вас, по идее, должен получиться чертеж-шаблон одной лопасти пропеллера, причем совершенно симметричной. Накладываете шаблон по оси симметрии на пластиковую или жестяную заготовку пропеллера и обводите шаблон карандашом по контуру.

Поворачиваете шаблон вокруг центра на 180 градусов и точно так же размечаете вторую лопасть.

Аккуратно прокалываете шилом или просверливаете в заготовке два отверстия в местах, соответствующих положению забитых в торец катушки гвоздиков. Расчет тут такой: пропеллер должен легко, без натуги надеваться на гвоздики. И когда вы его раскрутите, он должен срываться с гвоздиков-шпеньков и улетать.

После этого аккуратно вырезаете пропеллер по контуру и изгибаете его лопасти в разные стороны «винтом», чтобы они приобрели способность загребать воздух. (Заготовку из целлулоида при этом лучше предварительно нагреть в горячей воде и формовать, пока она не остыла, соблюдая меры предосторожности, чтобы не обжечь руки.) Пробуете надеть готовый винт на шпеньки. Если они входят в отверстия с натугой, несколько расширьте диаметр отверстий.

Запускают такой вертолет-вертушку следующим образом. В центральное отверстие катушки вставляют деревянный или металлический стержень, диаметр которого должен быть меньше диаметра центрального отверстия катушки; она должна свободно вращаться на нем. Длина стержня примерно 15 см.

Наматываете на катушку отрезок прочного шпагата длиной 50–60 см. Берете стержень в правую руку таким образом, чтобы выступающая его часть входила в отверстие катушки, не доходя 1,5–2 см до верхнего края. Поднимаете катушку со стержнем и винтом выше головы, наклоняете немного от себя и резко дергаете за конец шпагата левой рукой. Катушка с винтом раскручивается. Пропеллер срывается со шпеньков и улетает вверх иной раз метров на десять.

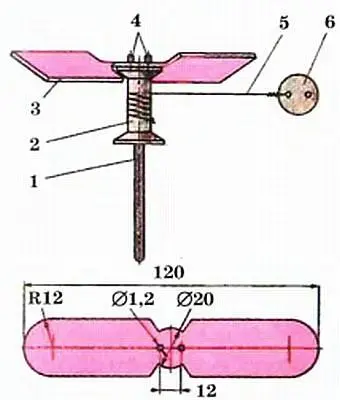

Конструкция вертолета на катушке.

Цифрами обозначено: 1— круглый стержень; 2— катушка; 3— воздушный винт; 4— упоры; 5— нитка; 6— пусковая рукоятка.

ВНИМАНИЕ!При запуске следует соблюдать меры предосторожности. Производите запуск на свежем воздухе с таким расчетом, чтобы пропеллер не попал в окна домов и в ваших приятелей. Ведь вращающийся винт не случайно смахивает на летящий бумеранг или боевую «звездочку» ниндзя. И может нанести травму, в особенности, если он изготовлен из жести. Помните об этом, пожалуйста!

Для большей заметности рекомендуем окрасить пропеллер в красный или оранжевый цвет.

А теперь смастерим модель вертолета, которая будет внешним видом напоминать настоящий геликоптер. Для этого вам понадобится: плотная бумага, острый нож-резак, ножницы, клей и пластилин.

Лист плотной бумаги согните пополам. Начертите на одной его стороне контуры кабины вертолета с таким расчетом, чтобы по сгибу проходила крыша кабины.

Аккуратно вырежьте ножом с помощью линейки контуры кабины и посадочные полозья. При этом возможно два варианта. В первом варианте вы вырезаете весь вертолет целиком. Такую схему имеют вертолеты фирмы «Камов» — Ка-50 и Ка-52. Во втором случае хвостовую балку вы вклеите позже, имитируя схему, распространенную среди вертолетов фирмы «Миль».

Для заготовки хвостовой балки вырежьте из бумаги прямоугольник 80x70 мм. Размечаем стабилизаторы, как показано на рисунке, и прорезаем их ножом по линейке. Сворачиваем прямоугольник в цилиндр, склеиваем его. Отгибаем крылья и приклеиваем балку в хвостовой части фюзеляжа.

Теперь нам осталось прикрепить к нашей модели вертолетный ротор. Вырезаем его лопасти из плотной бумаги примерно так же, как мы это делали в предыдущем случае. Причем здесь можно поэкспериментировать.

Современные вертолеты имеют роторы как с двумя, так и с четырьмя, шестью и даже с восемью лопастями.

Попробуйте разные варианты — и вы узнаете, с каким винтом модель летает лучше.
