Поскольку ток, потребляемый лампочкой фонаря, довольно велик, пришлось применить более мощный транзистор VT1.

Обратите также внимание на другой вариант включения кнопки S2 «Выкл».

Любой из вариантов годится для каждого из описанных устройств. Налаживание автоматов сводится к установке необходимого напряжения срабатывания подбором экземпляра транзистора VT1 (рис. 1) или числа и типа включенных последовательно диодов (рис. 2). Следует заметить, что транзисторы КТ315 с любым буквенным индексом имеют довольно большой разброс напряжения открывания при использовании их в режиме стабилитрона, поскольку этот параметр техническими условиями не регламентируется. Вообще же в автоматах можно применять транзисторы самых разных марок, подходящие по типу проводимости и мощности.

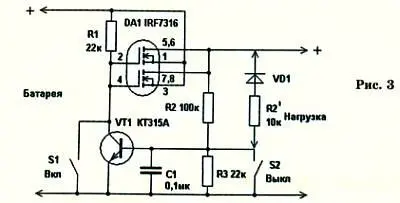

Уже через несколько лет после разработки описанного устройства автору встретилось на одном из радиолюбительских интернет-форумов краткое описание электронного выключателя, работающего на том же самом принципе, но собранного на современных деталях. Автор указан не был. Схема устройства приведена на рисунке 3.

Как видим, здесь вместо переключающего транзистора применена специальная микросхема, содержащая два полевых транзистора с изолированными затворами, специально предназначенная для подобных целей. Оба транзистора включены параллельно для уменьшения внутреннего сопротивления в положении «включено». Конденсатор С1 повышает помехозащищенность выключателя, устраняя его срабатывание от случайных помех.

Функцией защиты батареи от глубокого разряда этот выключатель не обладает. Однако его очень легко доработать, включив вместо резистора R2 цепочку из последовательно включенных резистора R2' меньшего номинала и стабилитрона VD1 на нужное напряжение, как показано на схеме стрелками.

В. ПОЛЯКОВ, профессор
