Вспомним, что давление воздуха на 1 кв. см поверхности составляет 1 кг. Поверхность донышка бутылки — около 30 кв. см. Значит, наша бутылка могла бы удержать своим донышком груз до 30 кг!

МАСЛО И ВОДА

Приготовь для опыта: банку, крышку, стакан, шило, 2 тонкие соломинки, пластилин, сверло, 2 скорлупки грецкого ореха, 1 широкую соломинку или трубку, бутылку темного стекла и пробку.

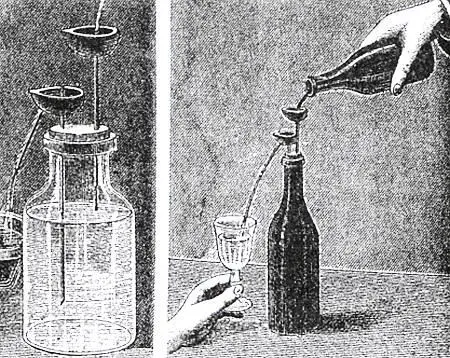

Налей воды в банку на три четверти и сделай в крышке две дырки для двух соломинок, каждая из которых имеет длину около 15 см. Одна соломинка погружена глубоко в воду, как это показано на рисунке, другая не достает до воды. Закрепи соломинки пластилином, чтобы они не болтались. Герметично закупорь банку, залепив все щели пластилином.

К верхним концам соломинок приладь ореховые скорлупки с просверленными дырочками. Если ты станешь лить воду в верхнюю скорлупку, то она будет стекать в банку и выгонять такое же количество воды из банки через другую соломинку в нижнюю скорлупку. К этой второй скорлупке приладь широкую соломинку или трубку, чтобы вода вытекала через нее в стакан.

После таких несложных приготовлений можно показать поразительный фокус.

Возьми вместо банки бутылку темного стекла, чтобы не видно было, что в ней происходит, и объяви зрителям, что сейчас превратишь масло в воду. Лей в верхнюю скорлупку масло, например подсолнечное. Оно будет плавать в бутылке на поверхности воды, между тем как из нижней скорлупки потечет в стакан чистая вода.

Не забудь только, что бутылка должна быть закупорена герметично: все щели залепи пластилином.

Название «радиотехника» теперь заменили слова «электроника», «радиоэлектроника» и т. д. Все меньше радиолюбителей занимаются конструированием именно радиоприемников — их внимание отвлечено различными электронными игрушками, устройствами автоматики, компьютерами и вычислительной техникой.

Занятия ими очень интересны и полезны. Но этой вводной заметкой хотелось привлечь внимание к изначальной, «исконной» теме радиолюбительства — радиоприему.

Часто говорят, что нет смысла самому конструировать радиоприемник, если его можно недорого купить на любом углу. Уверяю, вы сможете сделать приемник гораздо лучше, чем китайско-малайский ширпотреб, обещающий рекламными наклейками немыслимые параметры при карманных размерах и питании от двух пальчиковых батареек. А громкоговорящий приемник без источника питания и вовсе не найти в продаже, его можно сделать только самостоятельно.

Еще один довод в пользу самодельных приемников и звуковых комплексов — качество звука. Даже по чисто физическим причинам нельзя ожидать хорошего звука из пластмассового корпуса размером с мыльницу, пусть и красиво оформленного. В дальнейшем мы расскажем, как получить хороший звук, почти не затрачивая средств, но приложив руки и разумные соображения.

Вряд ли сразу удастся построить аппарат, полностью удовлетворяющий вашим требованиям. Однако в процессе работы появится ни с чем не сравнимый спортивный азарт и стремление к дальнейшим достижениям.

Обсуждая планы редакции на 2010 год, мы хотели дать цикл статей, посвященных элементарной теории радио. Но решили, что интереснее будет публиковать разные конструкции для повторения, а по ходу их описания рассказывать и теорию, чтобы радиолюбители понимали, что они делают.

Обычно начинают с постройки простейшего детекторного радиоприемника.

Распространилось мнение, что ему нужны большая антенна и заземление, а для начинающих любителей, живущих в многоквартирных домах городов и поселков, установка внешней антенны выливается в трудноразрешимую проблему. Однако можно осуществить детекторный прием и в городских условиях, не вылезая на крышу.

А потому предлагаем начать с постройки очень простого приемника с магнитной антенной, позволяющего почувствовать «вкус» самостоятельного изготовления работающего аппарата. Магнитная антенна требует усиления принятого сигнала, а это как раз и делают транзисторы.

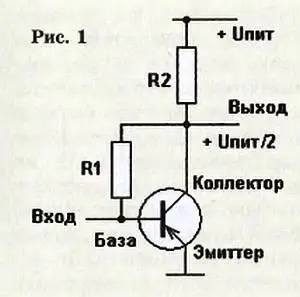

На рисунке 1 изображена схема включения биполярного n-p-n транзистора.

Он имеет базу — полупроводниковую пластинку с p -проводимостью (носители заряда положительные) и два контакта с n -проводимостью — эмиттер и коллектор. На коллектор подают напряжение питания положительной полярности. Но ток из эмиттера пойдет лишь тогда, когда на базу подано положительное напряжение смещения U b, для распространенных кремниевых транзисторов около 0,5 В (рис. 2).
