СРЕДСТВА СВЯЗИ.На КВ-1 устанавливалась коротковолновая телефонно-телеграфная радиостанция 71-ТК-3, а с декабря 1941 года — радиостанция 10-Р. Внутренняя связь обеспечивалась танковым переговорным устройством ТПУ-4-бис.

Тяжёлый танк КВ-2 отличался от КВ-1 главным образом конструкцией башни с вооружением. В башне размещались командир, наводчик и два заряжающих.

Основным вооружением танка являлась 152-мм гаубица М-10 обр.1938 г. с поршневым затвором, которая устанавливалась в большой башне МТ-1 с наклонным лобовым листом. Углы наведения гаубицы по вертикали составляли от -5° до +12°. Стрельба из орудия велась только с места. Боекомплект состоял из 36 выстрелов раздельного заряжания. Для стрельбы использовались бронебойный снаряд с начальной скоростью 436 м/с и бетонобойный с начальной скоростью 530 м/с. Механизм поворота башни имел электрический и ручной приводы. Для вертикального наведения гаубицы применялся ручной секторный подъёмный механизм. При стрельбе использовались прицелы ПТ-5 и ТОД-9. В кормовой части башни для монтажа и демонтажа орудия в полевых условиях предусматривался люк, закрытый броневой крышкой, крепящейся на болтах. Машина не имела пулемётного вооружения, за исключением части танков, у которых на турели П-40 на основании люка крыши башни устанавливался зенитный 7,62-мм пулемёт ДТ. Боекомплект к зенитному пулемёту — 2394 патрона.

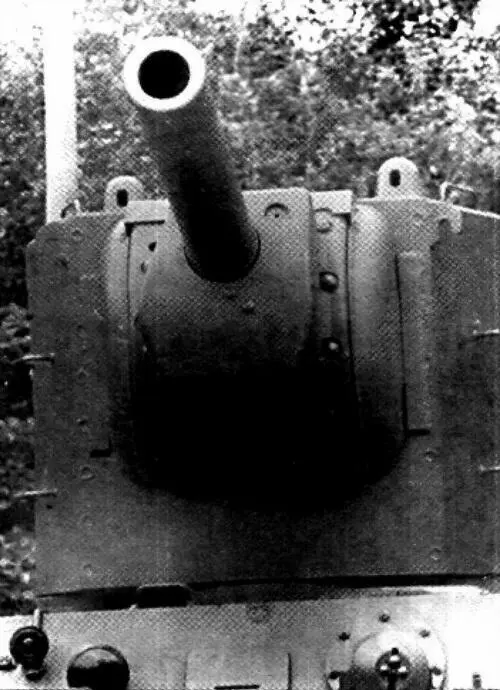

Башня МТ-2 танка КВ-2.

С ноября 1940 года выпускался танк КВ-2 с установкой основного вооружения в пониженной башне MT-2. В лобовой части корпуса и кормовой части башни в шаровой установке крепились пулемёты ДТ. На ряде машин устанавливался зенитный пулемёт ДТ. Боекомплект к пулемётам состоял из 3087 патронов. В кормовой части башни для монтажа орудия находился люк, который в декабре 1940 года после конструктивных изменений стал использоваться также для загрузки боеприпасов, посадки и высадки экипажа. Новая крышка люка имела внутренние петли и запоры.

Броневая защита корпуса, силовая установка, трансмиссия, ходовая часть и электрооборудование танка КВ-2 вне зависимости от типа башенной установки вооружения по сравнению с танком КВ-1 остались без изменений.

В качестве средств связи использовались радиостанция 71-TK-3 и ТПУ-4-бис.

Танк КВ-1 С разрабатывался на базе танка КВ-1 и отличался от него уменьшенной толщиной бортовых листов и листов днища корпуса, литой башней изменённой формы, а также размещением членов экипажа в башне и установкой более совершенной коробки передач. Забронированный объём был сокращён за счёт уменьшения размеров башни и уменьшения высоты кормовой части корпуса. Кроме того, была уменьшена масса узлов и агрегатов трансмиссии и ходовой части.

Машина имела классическую схему общей компоновки. Внутри корпус танка разделялся на четыре отделения: управления, боевое, моторное и трансмиссионное.

Отделение управления располагалось в носовой части танка и было аналогично таковому у КВ-1.

Боевое отделение находилось в средней части танка. В нём располагались рабочие места наводчика (слева от пушки), командира танка (за наводчиком) и заряжающего (справа от пушки). На днище боевого отделения размещалась основная часть боеукладки, а вдоль бортов — топливный и масляный баки. Над боевым отделением на шариковой опоре устанавливалась башня с пушкой, двумя пулемётами, прицельными приспособлениями и приборами наблюдения. В крыше башни предусматривался люк для посадки экипажа. Над местом командира танка на крыше башни находилась неподвижная командирская башенка с пятью зеркальными смотровыми приборами, обеспечивавшая ему круговой обзор. Для обзора вперёд и в сторону кормы танка у заряжающего в крыше башни имелись два зеркальных смотровых прибора.

Моторное отделение шло за боевым, между ними ставилась перегородка. Здесь устанавливались двигатель, водяные и масляный радиаторы и два комбинированных воздухоочистителя.

Трансмиссионное отделение находилось в кормовой части танка; между ним и моторным отделением шла перегородка. Здесь размещались узлы и агрегаты трансмиссии.

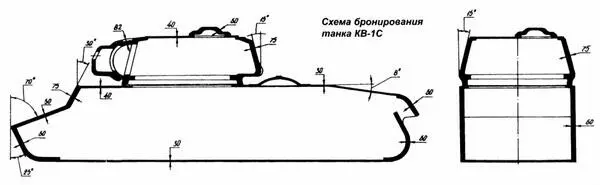

КОРПУСтанка сваривался из катаных броневых листов толщиной 20, 30, 40, 60 и 75 мм. Сварные швы и стыки между отдельными листами усиливались угольниками и накладками.

БАШНЯ— литая, овальной обтекаемой формы с кормовой нишей. В башне размещались вооружение, прицельные приспособления, приборы наблюдения, средства связи, механизм поворота башни, сиденья членов экипажа, часть ЗИПа и боеукладки.
