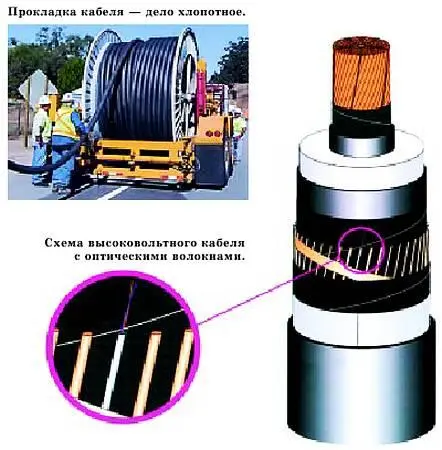

Так вот финские инженеры предложили добавить в один из слоев еще и оптические волокна. Теперь по ним можно получать информацию о перегреве кабеля, а также определять места возможного повреждения. Заодно силовой кабель теперь можно использовать и для передачи какой-либо полезной информации от подстанции к подстанции.

Кабели служат дольше, чем воздушные линии, но время от времени и они выходят из строя. А как узнать, где именно произошел обрыв? Не копать же траншею по всей длине трассы, поскольку оптические волокна встроены еще далеко не во все кабели…

«Первым на эту проблему обратил внимание все тот же Никола Тесла, — рассказал мне представитель сервисного центра «Пергам» Николай Холодный. — И предложил в аварийных случаях пускать по кабелю высокочастотный сигнал. Кабель при этом превращается в своеобразный генератор ВЧ-излучения. Так что достаточно пройти по трассе с приемником-кабелеискателем. В том месте, где сигнал из-под земли прервется, и нужно искать повреждение».

Ну, а чтобы ремонтникам не пришлось проходить с приборами многие километры в поисках места повреждения, можно провести предварительную диагностику. На подстанции прибор подключают к кабелю и посылают по нему ВЧ-сигнал. Тот доходит до места обрыва и возвращается. Зная скорость движения электромагнитной волны и время прохождения сигнала туда-обратно, несложно вычислить, где примерно произошел обрыв.

Прибор, похожий на пылесос, — это детектор неисправностей в подземных кабелях и трубопроводах.

Поскольку те же кабели, трубопроводы, линии электропередачи пролегают зачастую и за пределами населенных пунктов, контроль за их исправностью, поиск места аварии удобнее производить дистанционно, например, с помощью БЛА — беспилотного летательного аппарата.

Такой аппарат, построенный сотрудниками ООО «АФМ-СЕРВЕРС», представляет собой большую авиамодель с крылом 3-метрового размаха и взлетной массой около 16 кг. Причем около 4 кг приходится на полезную нагрузку — телекамеру, электронный фотоаппарат и иную аппаратуру.

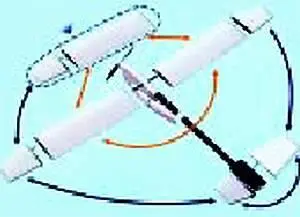

Отличие данного аппарата от множества других, как пояснил мне главный инженер проекта Алексей Пучков, состоит в том, что данная конструкция состоит из десятка отдельных модулей. Они могут быть легко заменены в случае поломки БЛА или изменения полезной нагрузки.

Летает модель со скоростью до 120 км/ч, может подниматься на высоту до 3000 м и приземлиться где угодно с помощью парашюта.

БЛА « Птеро-Е».

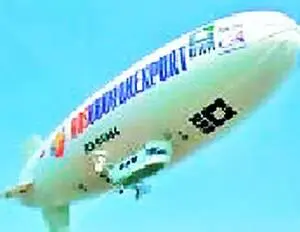

С дирижабля удобно контролировать энергосети.

Когда же место аварии обнаружено, на место выезжают бригады ремонтников. На чем? «В России им лучше всего подойдет вездеход», — уверен представитель Нижегородского завода транспортно-технологических машин Владимир Белый.

Зимой конструкторы завода предлагают использовать снегоход ТТМ-1901 «Беркут». Ну, а в осеннюю или весеннюю распутицу больше, наверное, подойдет гусеничный или колесный вездеход на шинах большого объема и низкого давления.

Весьма интересную машину предлагают для этой цели и сотрудники объединения «Спецтех» из г. Заволжье Нижегородской области. Снегоболотоход «Кержак», выпускаемый в разных модификациях, способен пройти там, где, наверное, не всякий танк прорвется.

Причем колеса «Кержака» бережнее относятся к почве, чем стальные траки. А это очень важно, например, для тундры, где след, проложенный гусеничным тягачом, не зарастает потом многие десятилетия.

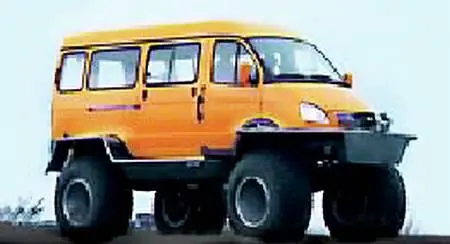

Снегоболотоход « Кержак».

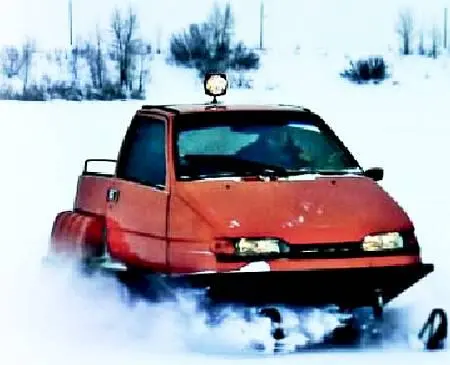

На трассе снегоход « Беркут».
