С. Иванов - Мониторы северян 1861 – 1865

Строился Гринпорт

Спущен на воду июль 1864 г., достройка прекращена с окончанием войны

Тип казематный броненосец

Вооружение: четыре 15-дюймовых гладкоствольных орудия, восемь 11-дюймовых гладкоствольных орудий Строился Гринпорт

Заложен в октябре 1862 г., но до окончания войны на воду так и не был спущен. Продан Франции в 1867 г.

Тип монитор

Вооружение: четыре 15-дюймовых гладкоствольных орудия в двух башнях (по две пушки в башне)

Строился Бруклин

Спущен на воду в августе 1863 г., до окончания войны в строй не вошел

Тип монитор

Вооружение: четыре 15-дюймовых гладкоствольных орудия в двух башнях (но две пушки в башне)

Строился Филадельфия

Спущен на воду в мае 1864 г., достроен после окончания войны, в 1869 г. переименован в «Amphirite»

Тип монитор

Количество 4 («Kalamazoo», «Passaconaway», «Quinsigamond», «Shakamaxon»)

Вооружение: четыре 15-дюймовых гладкоствольных орудия в двух башнях (по две пушки в башне)

Строились в разных портах от Портсмута до Филадельфии, заложены, но даже не спущены на воду, разобраны на стапелях.

В ходе сражения в заливе Мобил в августе 1864 г. броненосец южан «Теннеси» сковали деревянные корабли северян, позволив монитору «Чикасао» подойти к противнику на дистанцию 50 ярдов со стороны кормы. Снаряды 11-дюймовых гладкоствольных пушек монитора проломили каземат броненосца. «Теннеси» потонул. В битве при Тренгз Рич на Джэймсовой реке монитор «Онондага» добился двух прямых попаданий 15-дюймовыми болванками в броненосец южан «Вирджиния II». Этот бой стал единоборством, в котором в очередной раз наглядно проявились преимущества башенного монитора перед казематным броненосцем, особенно — монитора, вооруженного 15-дюймовыми пушками.

Действия мониторов против берега оказались менее впечатляющими по сравнению с работой по нейтрализации броненосцев. В ходе бомбардировки форта Самтер адмиралом Дюпоном в апреле 1863 г. только «Нью Айронсайдз» остался неуязвимым перед огнем противника. Конфедераты засыпали флот северян снарядами. Офицер монитора «Пассаик» рапортовал о 15 прямых попаданиях в его корабль, все попадания были получены уже в первые минуты сражения, а всего «Пассаик» получил 36 прямых попаданий. Монитор «Уихаукен» получил 53 прямых попадания, в два раза больше, чем монитор «Натанкет». Ни один снаряд южан броню мониторов не пробил, но от сотрясений башен ранения получило несколько канониров. Броня Эрикссона устояла! На двух мониторах башни оказались заклиненными снарядами, попавшими между нижними кромками башен и палубами. Эти два корабля по причине заклинивания башен вышли из боя. Два других монитора получили попадания в пушки, после чего также вынуждены были прекратить обстрел.

Уроки обстрела форта Самтер были учтены при выполнении бомбардировки форта Фишер. На этот раз каждый корабль получил конкретную цель. В первый день обстрела монитор «Каноникус» получил 36 прямых попаданий, которые, однако, серьезного ущерба корабля не нанесли. Зато почти все пушки форга мониторы в ходе бомбардировки вывели из строя. Расчетам орудий форта пришлось укрываться от обстрела кораблей вдали от своих орудий.

Мониторы плохо подходили для борьбы с береговыми фортификационными сооружениями, не удивительно поэтому, что огонь береговых батарей конфедератов регулярно причинял ущерб кораблям, но ни один монитор такой пальбой из строя выведен не был, зато казематный броненосец северян «Киокук» береговые батареи южан потопили. После усиления бронезащиты башен мониторов типа «Пассаик», эти корабли вообще стали неуязвимыми от огня артиллерии противника. Мониторы причиняли ущерб береговым батареям больший, чем получали сами.

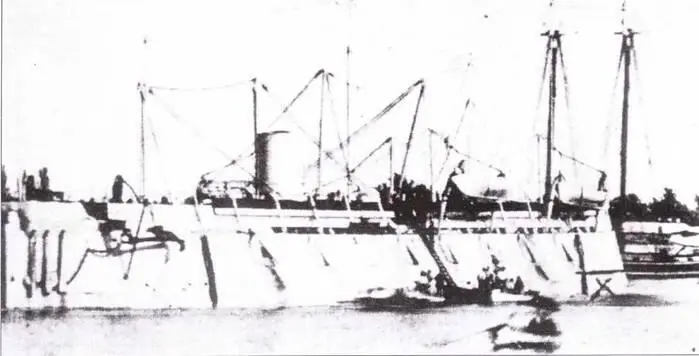

Броненосец «Нью Айронсайдз» в процессе демонтажа мачт, дымовые трубы обрезаны. Мощности паровых машин кораблю не хватало, он плохо управлялся, однако собственные мачты могли представлять в бою опасность не меньшую, чем вражеские пушки.

Акварель Р.Г. С Kept'та — броненосная канонерская лодка «Пшена». Акварель выполнена вскоре после неудачного обстрела «Г1йеной» береговых батарей конфедератов в Дривриз Блуфф на Джэй. мсовой реке. Полученные в том бою повреждения так полностью и не ликвидировали.
