Так, например, американцы много говорят о возможности создания полностью электрического танка. Возможно, поэтому эксперименты с рельсотронами начинают делать даже любители. Учитель В.Никитин из Анадырской средней школы предложил накопитель энергии, пригодный для различных учебных опытов с токами большой мощности (рис. 5).

Рис. 5

Источник представляет собою выпрямитель для зарядки батареи большой емкости и устройства для подключения ее к нагрузке. Подключая накопитель В.Никитина, можно очень эффектно провести опыт, показанный на рисунке 2, который по сути описывает работу рельсотрона.

Помимо орудий рельсового типа предложены электромагнитные пушки с катушками-соленоидами. Они основаны на явлении втягивания железного стержня в катушку с током.

Здесь есть одна особенность. Возрастание скорости стержня, втягиваемого катушкой, происходит только до тех пор, пока он не достигнет ее середины. Если в этот момент ток, проходящий через катушку, выключить, то стержень вылетит из нее с большой скоростью.

Укрепите катушку на штативе и вложите в нее стальной шарик. После подачи импульса от накопителя шарик вылетит из катушки и пролетит пять-шесть метров. Дальность выстрела зависит от емкости конденсаторной батареи. Увеличивать ее нет смысла, поскольку это сделает опыты опасными.

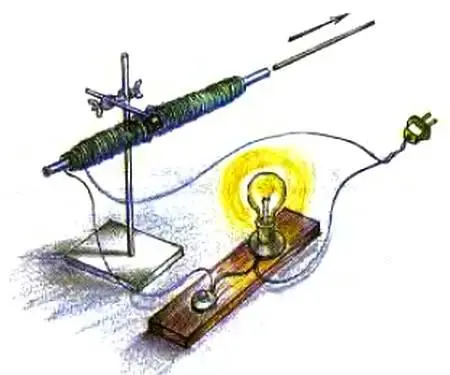

В книге полковника В.А.Внукова «Физика и оборона страны», Москва, 1942 г., описана безопасная модель соленоидной пушки (рис. 6).

Рис. 6

Это стеклянная трубка, обмотанная внавал тремя слоями изолированного провода с поперечным сечением 1 мм 2. «Пушка» стреляет железными вязальными спицами. Необходимый для безопасного выстрела на расстояние 3–4 мм импульс получается за счет быстрого замыкания звонковой кнопки через последовательно соединенную с нею лампу мощностью 100–150 Вт.

Все опыты с электрическим оружием следует производить только в присутствии учителя!

А. ИЛЬИН

Рисунки автора

Французского врача Жака Арсена Д'Арсонваля (1851–1940) в медицинской среде знают как изобретателя метода лечения при помощи электрических токов. Электротехникам он известен как создатель гальванометра. Знают его и энергетики. В 1881 году он предложил необычный паровой двигатель.

Вы знаете, наверное, паровой двигатель может работать, когда температура пара, выходящего из котла, выше, чем температура окружающей среды. Тогда, соприкасаясь с ней, он снова превращается в жидкость. Эту жидкость можно снова закачать в котел, превратить в пар, и так без конца…

Температура пара на входе в турбину современной электростанции — 650 °C. Отдав турбине часть своей внутренней энергии, пар попадает в конденсатор, где вновь превращается в воду. Столь высокая начальная температура в котле помогает получить высокий КПД, но вообще говоря не обязательна. Например, у огромного колесно-винтового парохода «Грейт Истерн» (1859 г.) температура пара не превышала 112 °C, как в скороварке. Это резко упрощало выбор материала и всю конструкцию двигателя. Расход топлива был по нашим понятиям огромен, но инженеры тогда даже не догадывались, что он может быть во много раз ниже.

В 1881 году Д'Арсонваль предложил заменить в паровом двигателе воду сернистым ангидридом. Он кипит при температуре 20–30 °C, а конденсируется при 4–5 °C. Более того, Д’Арсонваль догадался, что для получения температуры 20–30 °C не обязательно сжигать топливо. Такую температуру имеют сточные воды многих заводов и горячие ключи. Но есть и еще более мощный, поистине безграничный источник такого тепла — это воды тропических морей и океанов. На согреваемой солнцем поверхности их температура как раз 25–30 °C, но на глубине 1 км вода всегда холодна — плюс 4–6 °C.

Почему бы не приспособить эту разность температур для работы парового двигателя? Итак, котел согревается теплом верхних слоев океана. Кипит сернистый ангидрид, и его пары вращают турбину. Пройдя через нее, пар попадает в конденсатор. Его трубы охлаждает почти ледяная вода, поднятая с глубин. Сернистый ангидрид снова превращается в жидкость, и насос закачивает его в котел.

Для работы такому двигателю не требуется ни грамма топлива. В этом его огромная привлекательность. Но и необычность. Поэтому статья молодого ученого в научных кругах первые двадцать пять лет даже не обсуждалась. Затем о проекте стали писать, выявлять и устранять его недостатки.
