Всем известно: для работы настольного вентилятора нужна электрическая сеть или хотя бы батарейка. Но не всегда.

Вентилятор, сделанный студентами технической школы японского инженера Койнш Хирата, о работах которого мы рассказывали в «ЮТ» № 4 за этот год, дает прохладу, получая энергию от свечи.

Инженер К.Хиратас супругой.

Устройство очень изящно с технической точки зрения и при этом отнюдь не бесполезно. Его можно взять в поход и поставить в палатке, использовать в доме на садовом участке, где нет электричества. Если еще учесть, что треть человечества сегодня живет при керосиновых лампах, то вентилятор, работающий от свечи, должен иметь громадный рынок сбыта.

Двигатель вентилятора состоит из двух цилиндров. Один из них, назовем его главным, представляет собою плоскую цилиндрическую коробку. Ее дно подогревается свечой, а верхняя крышка отдает тепло окружающему воздуху. Крышка и дно сделаны из металлов, хорошо проводящих тепло, например, из меди или латуни. Соединяющая их цилиндрическая стенка сделана, например, из материалов, плохо проводящих тепло, стекла или пластика.

На крышке смонтирован силовой цилиндр, поршень которого при помощи шатуна, соединен с одним из кривошипов коленчатого вала. Внутри коробки ходит вытеснитель из пенопласта. Его шток соединен со вторым кривошипом коленчатого вала. Оба эти кривошипа расположены под углом 90° друг к другу.

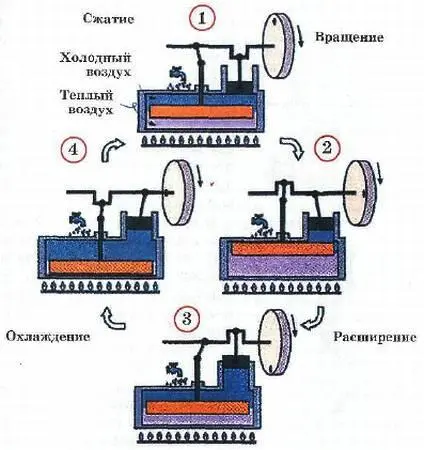

Вот как двигатель работает. Представим, что в первый момент поршень силового цилиндра находится в нижней мертвой точке (1). При этом вытеснитель, соединенный при помощи шатуна с другим кривошипом, окажется в среднем положении. Воздух под ним будет нагреваться и расширяться. Это заставит поршень силового цилиндра подниматься вверх, совершая работу (2). Вытеснитель при этом начнет двигаться к крайнему верхнему положению, и процесс нагревания пойдет еще быстрее.

Вскоре силовой поршень достигнет своей верхней мертвой точки (3). Вытеснитель при этом опять окажется в среднем положении. (Отметим, что на его движение почти не затрачивается работа, ведь воздух, благодаря зазору, свободно обтекает его кромки.)

Когда вытеснитель окажется внизу (4), начнется охлаждение воздуха через верхнюю крышку цилиндра. Давление уменьшится, и поршень начнет движение к нижней мертвой точке. И так без конца.

Устройство вентилятора:

1— пропеллер; 2— коленчатый вал; 3— шатун вытеснителя; 4— муфта; 5— шатун; 6— силовой цилиндр; 7— втулка; 8— вытеснитель

Самая сложная часть двигателя — главный цилиндр из двух пластин, стянутых болтами с гайками, между которыми зажато пластиковое кольцо диаметром 120 мм. Его можно отрезать от бутылки из-под минеральной воды. Края кольца должны быть идеально ровными и параллельными друг другу, иначе вы не добьетесь герметичности цилиндра. (Для того чтобы аккуратно отрезать кольцо, лучше сделать простейшее приспособление для резки, показанное на рисунке.)

Нижняя и верхняя пластины — крышки главного цилиндра — лучше сделать из латуни или алюминия толщиною 1–2 мм. Применять сталь, особенно нержавеющую, из-за ее низкой теплопроводности не стоит.

Каждая крышка имеет шесть отверстий диаметром 3 мм для болтов, а верхняя — еще два дополнительных. Одно — для втулки, через которую должен проходить шток вытеснителя, другое — для установки силового цилиндра.

В качестве втулки штока цилиндра можно применить отрезок карандаша, из которого удален графитовый стержень. В качестве штока вытеснителя возьмите короткую вязальную спицу. Если ее диаметр окажется больше диаметра отверстия, сделайте из нее так называемое «пушечное сверло». Поставьте его в дрель и на малых оборотах рассверлите отверстие втулки. При аккуратном выполнении этой работы вы получите отверстие, в котором шток будет двигаться легко, но почти без зазора. В качестве смазки можно применить графит от карандаша.

Силовой цилиндр сделайте из куска латунной гильзы от патрона для охотничьего ружья. Если крышка латунная, то гильзу можно к ней припаять. Если алюминиевая — припаяйте к гильзе жестяной фланец и прикрутите к крышке винтами-саморезами.
