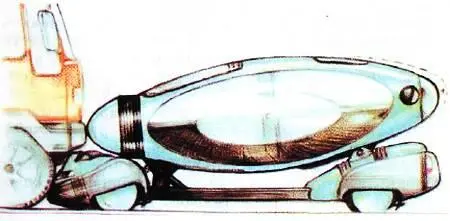

Рисунок С. Зайцева, показывающий момент лобового столкновения.

Пока идеи проверены лишь расчетами, компьютерным моделированием и натурными испытаниями на моделях. Проведена также проработка схемы оптимальной вместимости салона с помощью разработанного студентами виртуального манекена. Создано несколько поисковых вариантов дизайна экстерьера автомобиля будущего с учетом требований активной и пассивной безопасности, эксплутационных и потребительских качеств микроавтомобиля.

На большее, к сожалению, у студенческого КБ пока нет денег. Между тем, при нормальном финансировании через год-другой на городских улицах появились бы первые автомобили вместимостью «полтора человека».

В. ВЕТРОВ

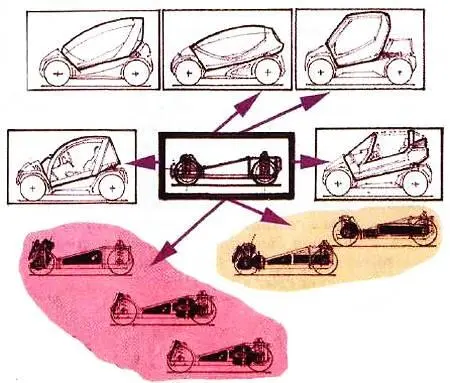

Проработки различных вариантов компоновки.

В «ЮТ № 7 за 2005 год мы рассказали о кругосветном беспосадочном перелете на одноместном самолете «Глобалфлайер», который совершил известный американский бизнесмен и путешественник Стив Фоссет. Публикация попалась па глаза судовому механику, автору нескольких изобретений и самодеятельному конструктору двух самолетов Анатолию КУЗЬМИНУиз станицы Староминской Краснодарского края.

Оказывается, он тоже разрабатывает проект самолета с дизельным двигателем, который, по мнению автора, способен облететь вокруг Земли. Жизнеспособность своей идеи А.Кузьмин уже проверил на уменьшенной модели будущей машины — небольшом пилотируемом аппарате КУ-17, выполненным по схеме «утка» (это когда хвостовое оперение ставят на нос, впереди крыла).

Автор очень надеется, что у него найдутся спонсоры и помощники (возможно, даже из числа юных техников). И тогда ему удастся довести дело до конца и совершить кругосветный перелет. На сегодняшний же день его проект выглядит так.

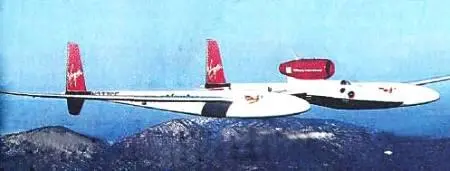

Проанализировав некоторые проекты самолетов для облета земного шара, я пришел к выводу, что конструкторы ныне, как ни странно, пытаются не улучшить, а ухудшить достижение «Вояджера» — первого самолета, облетевшего вокруг Земли без посадки и дозаправки в воздухе, пишет Анатолий Кузьмин. Тогда конструктору Берту Рутану удалось сделать машину с минимально возможным взлетным весом. Машины других проектов, в том числе и тот, на котором совершил свой полет Стив Фоссет, стали быстрее, комфортабельнее и потому тяжелее.

«Вояджер» — машина, конечно, выдающаяся, продолжает Кузьмин, но, присмотревшись к ней, я пришел к заключению, что можно сделать самолет еще лучше. Очень узкое крыло «Вояджера» обладает, несомненно, большим летным качеством, но его прочность и жесткость недостаточны. Кроме того, по сути дела трехфюзеляжный самолет обладает повышенным лобовым сопротивлением, а мотор в носу самолета снижает эффективность конструкции.

Тем не менее, я полагаю, что Рутан поступил правильно, оставив всего один мотор. Именно так, кстати, в свое время поступил А.Н. Туполев, сконструировавший рекордный самолет АНТ-25, на котором В. Чкалов и его товарищи совершили ряд рекордных для того времени перелетов. Я тоже сторонник одномоторной конструкции. Когда двигатель один, ему и внимание больше, и уход, а расход горючего меньше. Да и лобовое сопротивление при прочих равных условиях у одного мотора меньше, чем у двух и более. А чтобы повысить его эффективность, я предлагаю поставить двигатель «задом наперед» — в задней части (фюзеляжа — и оснастить его толкающим, а не тянущим воздушным винтом. В итоге мой «Альбатрос» вырисовывается таким (см. рис.).

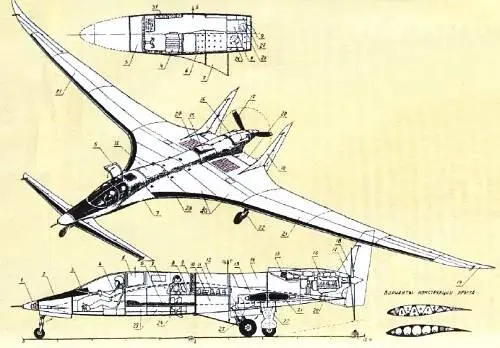

Схема « Альбатроса». Цифрами обозначены:

1 — радар; 2— ниша шасси, приборный отсек; 3— приборная доска; 4— кресло пилота; 5— фонарь кабины; 6— спальное место; 7— холодильник; 8— штурманский стол; 9— панель приборов контроля за расходом топлива; 10— первый расходный бак; 11— насосный отсек; 12— аварийный НЗ, спасательный плот; 13— ниша главной стойки шасси; 14— второй расходный бак; 15— масляный радиатор; 16— турбодизель мощностью 250 л.с.; 17— винт изменяемого шага диаметром 2,4 м; 18— вертикальное оперение; 19— элерон; 20— вспомогательный горизонтальный руль; 21— крыльевые баки; 22— боковые стойки шасси; 23— главная стойка шасси: 24— туалет; 25 — склад продуктов; 26— электроплитка; 27— штурманские приборы; 28— антиобледенительная система; 29— поверхностный водяной радиатор; 30— баки центроплана; 31— кислородное оборудование.
