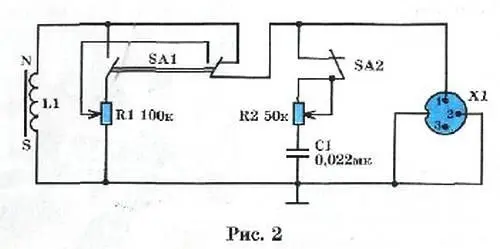

В описании рассматриваемой конструкции приводится также схема электрической приставки, показанная на рисунке 2; она включается между электромагнитным адаптером и уже упоминавшимся усилителем.

Приставка содержит регуляторы R1 и R2, а также переключатели «громкость» SA1 и «тембр» SA2. Сигнал с катушки L1 преобразователя подастся через указанные переключатели на разъем XI, откуда поступает на вход усилителя. При установке переменного резистора R1 в положение небольшой громкости (при выключении SA2) легкие повороты ручки R1 позволяют получить эффект органного звучания. Подключение к усилителю выполняется экранированным проводом длиной порядка 5 м. На этом заимствование из известных конструкций электрогитар заканчивается — усилитель мы соберем на основе современных радиоэлементов, что существенно упростит конструкцию.

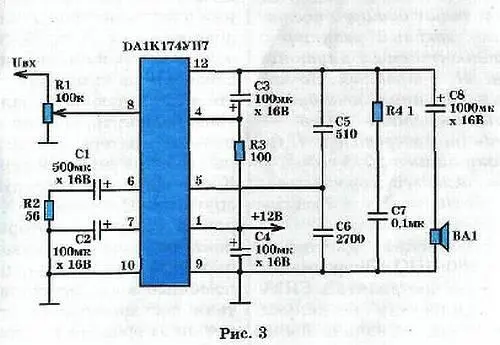

Базой усилителя служит интегральная микросхема DA1 (см. рис. 3) типа K174YH7.

Ее высокое входное сопротивление хорошо согласуется с достаточно высоким выходным сопротивлением адаптера. Микросхема, установленная на теплоотводящий радиатор, позволяет получить выходную мощность до 4,5 Вт при сопротивлении звуковой катушки динамической головки 4 Ом. Диапазон воспроизводимых усилителем частот — от 40 до 20 000 Гц. Переменный резистор R1 на рисунке 3 служит для регулирования в широких пределах уровня громкости звучания вашего электромузыкального инструмента.

Такого усилителя вполне достаточно для игры в обычной квартире. При этом вы не будете сильно мешать соседям. Что же касается качества самодельной гитары, то попробуйте сравнить ее с фирменной. Разница окажется не так уж велика.

Ю. ПРОКОПЦЕВ
