Максим Коломиец - Тяжёлый танк «Пантера». Первая полная энциклопедия

При сравнении проектов комиссия исходила из двух основных пунктов. Армии потребуется много новых танков рассматриваемого типа не позднее лета 1943 года. Поэтому первым требованием являлась возможность начать массовое производство не позднее декабря 1942 года. Комиссия считала, что это требование перевесит все остальные. Кроме того, армия требовала боевую машину, которая по своим боевым характеристикам превосходила бы советские танки по всем основным параметрам.

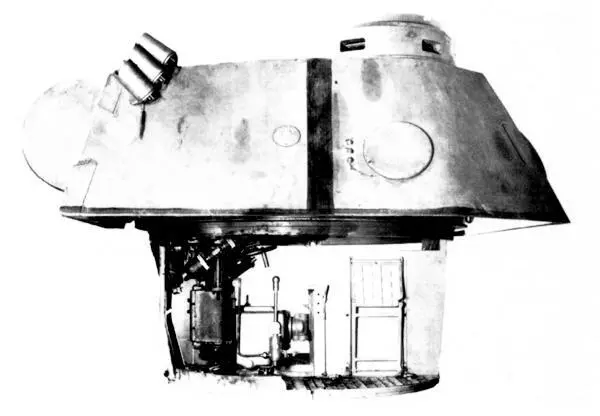

Общий вид башни серийной «Пантеры» перед её установкой на шасси. Башня ещё не окрашена.

В ходе рассмотрения проектов VK 30.02 (М) и VK 30.01 (D) выяснилось, что оба они «удовлетворяли тактико-техническим требованиям по манёвренности, включая большой запас хода на скорости 40 км/ч (по дорогам с твёрдым покрытием) и максимальной скорости 55 км/ч. Но планируемая удельная мощность в 22 л.с. на тонну массы не была достигнута ни в одном проекте».

При этом проект MAN имел ёмкость топливных баков 750 литров, тогда как Daimler-Benz — только 550 литров. В результате «мановская» машина имела больший запас хода.

В обоих танках использовалась одна и та же 75-мм пушка фирмы Rheinmetall с одинаковым боекомплектом. Однако Daimler-Benz не смогла изготовить к указанному времени башню своей разработки. Кроме того, для установки пушки в эту башню требовалось внести в конструкцию орудия ряда изменений (в частности, изменить размещение противооткатных приспособлений). Инженеры MAN для своей машины использовали готовую башню фирмы Rheinmetall. Несмотря на то что «даймлеровская» башня оказалась более технологичной, чем «рейнметалловская», она имела диаметр погона на 50 мм меньше последней. Всё это, вместе с рядом других недостатков (например, ненадёжная защита орудийного прицела), привело к тому, что комиссия отвергла проект башни Daimler-Benz. А так как «рейнметалловская» башня имела больший диаметр погона, её нельзя было установить на корпус Daimler-Benz без изменений. При таком раскладе у «даймлеровской» машины возникали проблемы с установкой вооружения.

Бронекорпуса обеих машин в целом удовлетворяли предъявляемым требованиям по толщине и углам наклона бронелистов. При этом заднее расположение трансмиссии у Daimler-Benz обеспечивало лучшие условия работы механику-водителю и радисту.

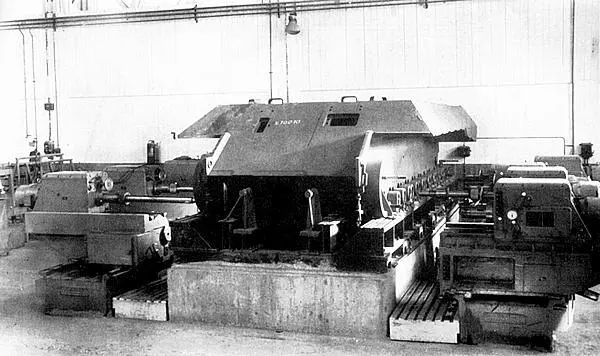

Обработка отверстий для монтажа элементов подвески на корпусе «Пантеры»(№ 21006, шестой серийный корпус фирмы MAN). Февраль 1943 года.

Оба проекта имели ходовую часть с шахматным расположением восьми опорных катков большого диаметра на каждый борт. Скорости движения, под которые разрабатывались эти машины, в совокупности с их заданной массой, просто не оставляли другого выбора для конструкции ходовой части. Компания MAN установила опорные катки с независимой подвеской на качающихся балансирах, тогда как Daimler-Benz использовала попарно уравновешивающие друг друга катки, которые, в свою очередь, монтировались на балансире. В качестве упругого элемента для «мановских» опорных катков использовались сдвоенные торсионы, спроектированные доктором технических наук Лером. Что касается проекта Daimler-Benz, то в нём для передней и задней пары опорных катков использовалась короткая качающаяся листовая рессора, а подвеска двух средних пар осуществлялась на длинной листовой рессоре.

Применение торсионов в подвеске MAN потребовало использования амортизаторов, которые устанавливались внутри корпуса на втором и седьмом балансирах опорных катков. Планировалось использовать амортизаторы HT 90 фирмы Hemscheidt, которые уже использовались на танке «Тигр».

Значительным преимуществом подвески MAN был большой ход балансира опорных катков — 510 мм — при минимальных нагрузках на саму систему подвески. А упругость двойных торсионов обеспечивала более высокую плавность движения по пересечённой местности, уменьшала износ резиновых бандажей опорных катков и амортизаторов, а также снижала нагрузку на всю ходовую часть.

Для снижения возможности поломки торсионов использовались ограничители поворота балансиров (отбойники) на первом, втором и седьмом опорных катках. Кроме того, торсионы, расположенные внутри корпуса танка, были менее уязвимы на поле боя, чем расположенные снаружи рессоры проекта Daimler-Benz.
