PBJ-1B — морской аналог В-25 В, 31 мая 1945 года. Под фюзеляжем виден обтекатель радара. Желтые литеры «FT» на носу самолета указывают, что машина предназначена для летных испытаний. Обратите внимание на позднейшие переделки: пулеметы в носу, пулеметы в обтекателях типа «Townsville» по бокам носа и двигатели с пламегасителями Clayton «S».

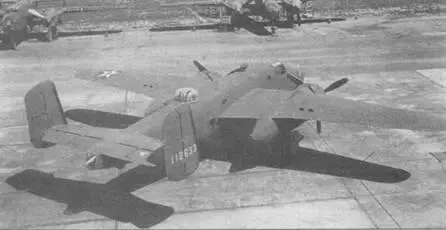

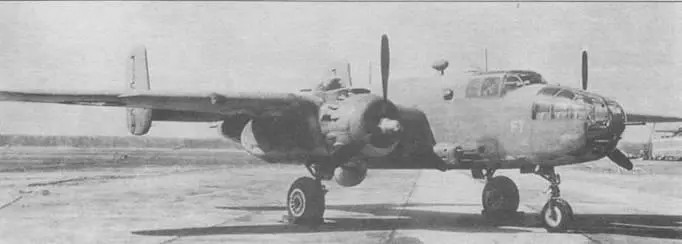

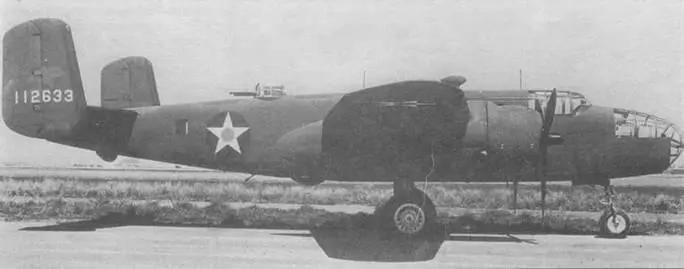

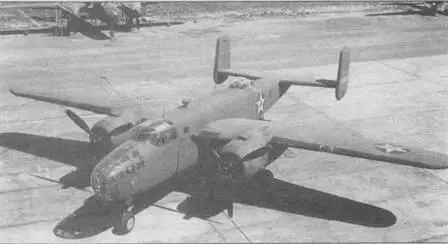

Три снимка В-25С (41-12633), двухсотый самолет модификации. Выхлопные трубы собраны в общий коллектор. Узкий воздухозаборник для карбюратора Holley. Опознавательные знаки старого образца, на нижней стороне крыльев надпись «US ARMY», 1941 год.
Серийные номера:
В-25С |
NA 82-5069…5673 |
41-12434… 13038 |
В-25С-1 |
NA 82-5674…4931 |
41-13039… 13296 |
В-25С-10 |
NA 94-12641…12790 |
42-32233…32382 |
В-25С-15 |
NA 93-12491..12640 |
42-32383…32532 |
В-25С-5 |
NA 90-118I9…11980 |
42-53332…53493 |
В-25С-20 |
NA 96-16381..16580 |
42-64502…64701 |
В-25С-25 |
NA 96-16581..16680 |
42-64702…64801 |
28 июня 1941 года подписали контракт на выпуск 1200 бомбардировщиков B-25D (NA-87). Первые две машины этой модификации были готовы в начале 1942 года. Один из них совершил пробный полет 3 января, пилотировал машину Пол Балфур. Это был первый поднявшийся в воздух В-25 «Mitchell», собранный в Канзас-Сити. Через месяц пробных полетов начался серийный выпуск. Самолеты В-25D целиком изготавливались филиалом NAA в Канзас-Сити и фирмой Fisher Body Division. Первоначально B-25D ничем не отличались от В-25С, но уже на серии B-25D-1 появились наружные бомбодержатели под крыльями (можно было подвесить шесть-восемь бомб массой от 100 до 325 фунтов — 45,5…147,5 кг), самогерметизирующиеся бензобаки в центроплане, самогерметизирующиеся маслобаки и воздушные фильтры на наддуве. Как и на В-25С за кабиной пилота установили астронавигационную башенку, а также начали использовать турели Bendix Amplidyne. Под фюзеляжем установили подвеску для торпеды, а начиная с экземпляра 41-30352 на самолеты начали ставить «пальцевые» пламегасители на выхлопные патрубки.
В варианте B-25D-5 усилили защиту передней полусферы самолета. Вместо пулемета калибра 7,62 мм установили три 12,7-мм пулемета — два неподвижно и один с возможностью наведения. Был усовершенствован бомбоприцел, а начиная с экземпляра 41-30532 в каждой третьей машине устанавливался в бомбоотсеке сбрасываемый топливный бак объемом 585 галлонов (2145 л). Начиная с экземпляра 41-30057 самолеты получили усиленный обогрев кабины пилотов.

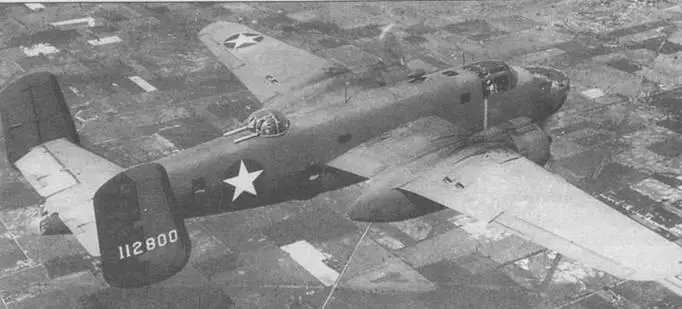

В-25С (41-12800) с двигателями R-2600-13.
В-25А
В-25C/D

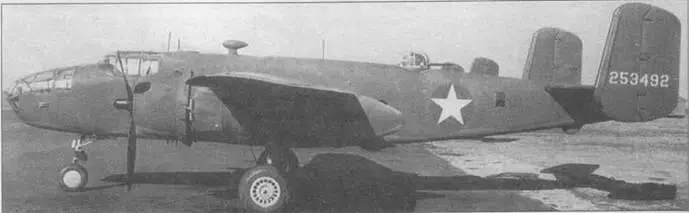

В-25С (42-53492). Двигатель оснащен общей выхлопной трубой. Самолет оборудован неубирающимся хвостовым костылем под обтекателем.
Дополнительное оборудование появилось на B-25D-10. Самолеты этой серии были приспособлены к эксплуатации в условиях крайнего севера. Как и на С-10, на них поставили компас AM и систему аварийного выпуска шасси. Следующая серия B-25D-15 оснащалась системой отвода выхлопных газов типа Clayton «S». Серия D-20 началась с экземпляра 41-30533. Самолеты этой серии отличались фонарем кабины пилотов с меньшим числом переплетов, а также наличием бронеспинки на кресле второго пилота. Кроме того, самолеты оснастили приборами D-14, позволявшими контролировать давление масла и топлива. В бомбоотсеке установили самогерметизирующиеся бензобаки объемом 250 галлонов (870 л), а в каждом втором самолете ставили дополнительный бак объемом 325 галлонов (1230 л). Серия B-25D-25 отличалась наличием переносных кислородных приборов, а машины D-30 проходили дополнительную подготовку к эксплуатации в зимних условиях. Последний B-25D «Mitchell» покинул ворота завода в Канзас-Сити в марте 1944 года.
B-25D |
NA 87-7813…8012 |
41-29648…29847 |
B-25D-I |
NA 87-8013…8112 |
41-29848…29947 |
B-25D-5 |
NA 87-8113…8337 |
41-29948…30172 |
B-25D-10 |
NA 87-8338…8517 |
41-30173…30352 |
B-25D-15 |
NA 87-8518…8698 |
41-30353…30532 |
B-25D-20 |
NA 87-8699…9012 |
41-30533…30847 |
B-25D-20 |
NA 100-20606…20630 |
42-87113…87137 |
B-25D-25 |
NA 100-20631…20945 |
42-87138…87452 |
B-25D-30 |
NA 100-20946…21105 |
42-87453…87612 |
B-25D-30 |
NA 100-23606…23945 |
43-3280…3619 |
B-25D-35 |
NA 100-23946…24195 |
43-3620…3869 |
Линейные части, летавшие на бомбардировщиках «Mitchell», полностью использовали боевые возможности самолета. Но при необходимости в частях переделывали машины. Прочная конструкция В-25С и D позволяла устанавливать на них практически любое вооружение. Появилась идея создать на базе В-25 скоростной штурмовик. Дело в том, что бомбометание по японским кораблям со средних высот было крайне неэффективным. При умелом маневрировании корабль успевал уклониться от падающей бомбы, не говоря уже о том, что учесть влияние на траекторию бомбы порывов ветра было совершенно нереальным делом. Генерал Джордж К. Кении, командующий 5-й воздушной армией, предложил проводить атаки с минимальной высоты. Самолет заходил на цель на высоте 75 м, двигаясь со скоростью более 300 км/ч. При этом сбрасываемые бомбы с большой вероятностью попадали в борт корабля, что повышало эффективность бомбометания. Но у этого способа были и недостатки. Главную опасность при таком налете представляла корабельная зенитная артиллерия. Появилась идея усилить лобовое вооружение самолета, с целью активнее противодействовать кораблям противника.
