Получившаяся в итоге многослойная пленка и есть дисплей в первом приближении.

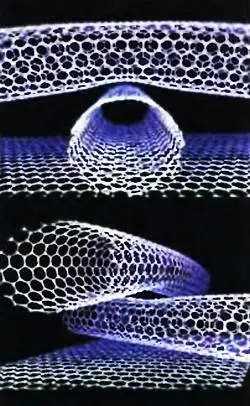

В основе дисплеев последнего поколения все чаще применяют различные наноструктуры.

Его можно использовать как карту, на которой военачальник сможет в режиме реального времени увидеть, как меняется боевая обстановка. Можно разместить такое устройство перед пилотом или космонавтом, и один дисплей заменит сразу всю приборную доску.

Можно использовать как учебное пособие в аудитории для демонстрации всевозможных графиков, формул или даже учебных фильмов на заданную тему. А можно и просто наклеить в своей комнате на стену, чтобы смотреть телевидение или DVD.

Интересна и технология изготовления самого экрана. Если обычно для целей микроэлектроники используют фотополиграфию, химическое травление и еще десяток трудоемких и экологически вредных операций, то для цветных экранов из полимерных светодиодов предпочтение отдается струйной печати. Высокоточные струйные принтеры с полимерными чернилами способны распечатывать цветовые элементы с точностью до 5 мкм. Это дает четкость изображения выше, чем у обычных телеэкранов, а стоит такая операция в десятки раз дешевле традиционной технологии.

Сами же экраны теперь можно делать настолько маленькими, что их стали встраивать в шлемы военных летчиков и любителей трехмерных компьютерных игр.

Единственный недостаток органических светодиодов — срок их службы пока меньше, чем у традиционных. Тем не менее, 2–3 года они вполне вам прослужат. Стоимость же их такова, что ОСД-дисплей, встроенный в шариковую ручку, поднимет ее стоимость при массовом производстве разве что вдвое. А кто из нас ныне особо трясется над шариковыми ручками?..

И. ЗВЕРЕВ

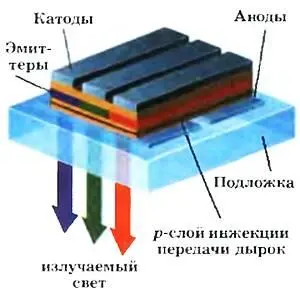

Примерное строение органического светодиода.

ПРЫЖКИ ЧЕРЕЗ ПОТЕНЦИАЛЬНЫЙ БАРЬЕР

История светодиодов ведет свое начало с 1962 года, когда Ник Холоняк, выходец из семьи польских эмигрантов, переехавших в США, изобрел полупроводники, которые нашли применение в качестве крошечных источников красного света в калькуляторах и часах.

Вскоре появились также зеленые и желтые светодиоды. А когда в 90-х годах XX века были созданы полупроводниковые источники синего света, на небоскребах и футбольных табло появились первые огромные цветные экраны, собранные из сотен тысяч светодиодов.

Последнее время наряду с обычными материалами для производства полупроводников (в том числе и светодиодов) стали использовать и органические соединения. При этом повышается КПД микросхем. И обычные, и органические светодиоды представляют собой полупроводники с особыми свойствами. Важнейшее свойство полупроводниковых материалов — наличие небольшого энергетического барьера между свободными электронами, переносящими электричество, и электронами, которые удерживаются на атомных орбитах. Чтобы последние могли преодолеть барьер и поддержать электрический ток, им необходимо сообщить дополнительное количество энергии, приложив к полупроводнику электрическое напряжение.

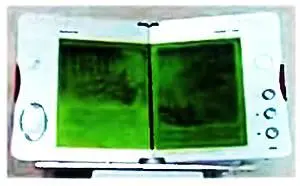

Электронная книга на органическом дисплее.

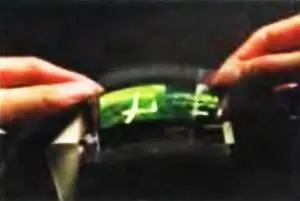

ОСД-дисплеи можно использовать даже как своеобразные нашивки на одежду.

Проводимость полупроводника можно увеличить, если внедрить в него атомы примеси с меньшим числом электронов — так появляются положительно заряженные «дырки», свойственные полупроводникам так называемого p -типа. (Аналогично легирование полупроводника атомами с избытком электронов превращает его в полупроводник n -типа.) Электрон, попавший в полупроводник p -типа, может попасть в «дырку» и перейти на более низкий энергетический уровень.

При этом излучается фотон, длина волны которого зависит от величины энергетического барьера эмиттера, то есть той зоны полупроводника, откуда исходят электроны.

Для получения видимого света величина барьера между наименьшей и наибольшей проводимостями материала должна лежать в промежутке от 1 до 3 электрон-вольт. Регулируя эту величину, и удается получать светодиоды разного цвета.
