Если заставить этот воздух пройти через морозильную камеру, он будет замораживать в ней продукты. Уже потом его можно выпустить на улицу.

Так от теплового насоса можно получить двойную экономию. Не нужен становится холодильник, а значит, и расходы электричества на его привод, да еще получим 1,5-2-кратную экономию в затратах на отопление. Выгодно?

Проверить всю эту теорию вы можете на небольшой модели. Отапливать дом она не сможет, но пользу принести способна: за час она приготовит один литр горячей воды с температурой 50 °C и 300 граммов льда.

Рассмотрим технические подробности устройства.

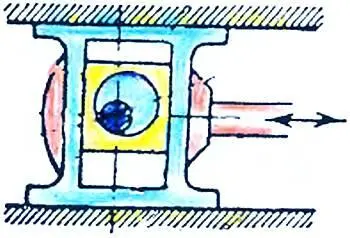

Обычно кривошипно-кулисный механизм выполняется так, как показано на рисунке 3.

Рис. 3

Его рамка должна ходить в хорошо смазанных направляющих, чтобы не было перекосов, а эксцентрик размещается внутри «камня» с отверстием. Давление его распределяется по большой площади хорошо смазанного паза рамки. Все это снижает общие потери на трение до 2–3 %. Но выполнить такую конструкцию можно только в условиях хорошо оснащенной механической мастерской. А для первого раза лучше сделать модель как можно проще (см. рис. 2).

Основу ее составляет кусок стальной водопроводной трубы с внутренним диаметром 25 мм. На одном его конце устроен цилиндр компрессора, на другом — детандера. Чтобы еще больше упростить конструкцию, мы отказываемся от эксцентрика, заменяя его проволочным кривошипом, но оставляем кулису.

Вначале подберите кусок трубы с чистой гладкой внутренней поверхностью. На концах трубы должны быть припаяны фланцы для крепления крышек цилиндров. Паять их следует оловянным припоем при помощи газовой горелки.

Сварку применять нежелательно, так как высокая температура вызовет коробление трубы, а ее внутренняя поверхность будет испорчена слоем окалины.

После пайки прошлифуйте трубу изнутри при помощи тонкого наждака с маслом и пасты ГОИ. После этого удалите кусок средней части трубы, как показано на чертеже. В этом месте будет двигаться кулиса. Крышки цилиндров можно выточить из стали. Поршни и втулка кривошипного вала делаются из чугуна или бронзы.

Каждый поршень имеет резьбовое гнездо для крепления штоков. Сами штоки делаются из прутковой стали «серебрянки» диаметром 6 мм и имеют резьбу М6 на одном конце и отверстие для шплинта на другом.

Рамка кулисы сделана из латуни либо бронзы. К ней припаяны два гнезда для крепления на шплинтах штоков поршней при сборке.

Впускные и выпускные клапаны компрессора шариковые. Они действуют под давлением воздуха. Впуск воздуха в детандер осуществляется золотниковым распределительным механизмом, установленным во втулке подшипника.

Принцип его работы показан на рисунке 2. В момент, когда поршень детандера оказывается в верхнем положении, вал поворачивается таким образом, что воздух проходит в цилиндр через сделанный на нем спил.

В нижнем положении поршень своей кромкой открывает отверстие, и через него воздух выходит в холодильную камеру.

Для привода компрессора годится мотор мощностью 150 Вт, делающий около 1500 оборотов в минуту. При высоких скоростях воздух не будет успевать заполнять цилиндры, и тепловая мощность системы уменьшится, да и износ кулисы ускорится.

При работе теплового насоса непосредственно на уличном воздухе может возникнуть неприятное явление. Содержащаяся в нем влага может конденсироваться в эспандере и замерзать на его стейках. Это, в конце концов, приведет к его остановке. Согласитесь, это неудобно. Самая надежная мера против образования льда — это создать замкнутый контур, по которому будет циркулировать небольшая порция воздуха от компрессора до эспандера и обратно, а воздух, поступающий в компрессор, охлаждать уличным воздухом через стенку трубы.

Воздух же, выходящий из детандера, потребуется опять же через стенку трубы обдувать свежим воздухом, который от соприкосновения с ней станет холодным, а после будет направлен в камеру с продуктами.

Введение замкнутого контура значительно усложняет установку, но упрощает некоторые проблемы. Например, мы с вами пока ничего не говорили о смазке поршней. А они без нее работать не могут. В то же время смазка может вылетать из детандера и попадать на охлаждаемые продукты.

Применение замкнутого контура позволяет применить для смазки тончайший графитовый порошок, полученный растиранием стержня мягкого карандаша. Вообще возможности для улучшения даже такой простейшей модели огромны. Но чтобы перейти к образцу, пригодному для отопления целого дома, придется немало поработать и многое изучить.
