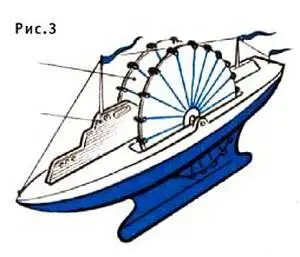

Кроме того, в колесе есть еще две спицы, связанные с шейками кривошипа, выполненные в виде планок с отверстиями.

Вот как двигатель работает. Представим себе, что кораблик находится в воде пруда. Сначала колесо необходимо один раз повернуть. Тогда часть мокрых резиновых спиц окажется снаружи. Они начнут подсыхать, и это приведет к их охлаждению. При охлаждении резина удлиняется. От этого удлинения сместится центр тяжести колеса, и оно начнет поворачиваться. Лопатки на ободе колеса начнут загребать воду и двигать модель. Хотя натуральную резину можно растянуть раз в шесть, наилучшие результаты получаются со спицами, вытянутыми при установке в три раза.

Модель с таким двигателем движется медленно, зато неограниченно долго, ведь она черпает энергию из окружающей среды. При наличии соответствующей системы управления она, быть может, смогла бы пересечь даже океан.

Ю. ПАШИН

Радуясь свободе, спущенный с поводка пес нередко скрывается в окрестных кустах, и докричаться бывает нелегко. А что, если укрепить на ошейнике миниатюрный радиоприемничек и призыв передавать по радио? Технически все просто.

Связь целесообразно проводить в диапазоне УКВ FM на частоте около 88 МГц. В качестве приемника проще всего использовать миниатюрный радиоприемник-брелок, дополнив его простейшим усилителем мощности с громкоговорителем. Вместо ушных микротелефонов ставится резистор R1; связь со входом дополнительного усилителя производится через разделительный конденсатор С1. Усилитель имеет каскад усиления напряжения на транзисторе VT1, а также двухтактный бестрансформаторный оконечный каскад на транзисторах разного типа проводимости VT2, VT3. Источником питания приставки служит батарейка GB1 типа «Кроны». Подбором номинала резистора R2 установите напряжение на эмиттерах VT2, VT3 равным половине напряжения (4,5 В) батареи GB1. Динамическую головку ВА1 лучше взять типа 0,25 ГДШ-7 с сопротивлением звуковой катушки 50 Ом.

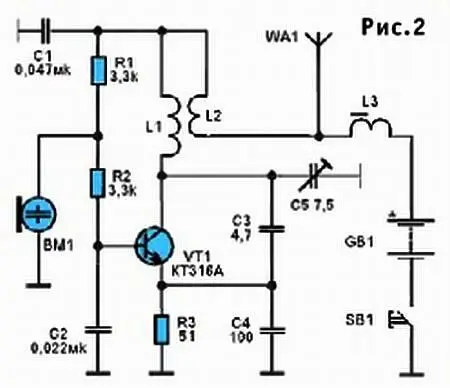

Миниатюрный радиопередатчик, работающий на фиксированной частоте 88 МГц, выполнен по схеме (рис. 2).

Он обеспечивает дальность порядка 70 метров. Частота передатчика определяется параметрами контура L1, С5. Для подстройки частоты конденсатор следует взять полупеременным. Связь контура с антенной (телескопический штырь от карманного приемника) — индуктивная, через катушку связи L2. Звуковая модуляция обеспечивается микрофоном ВМ1, получающим питание с делителя напряжений на резисторах R1, R2 в базовой цепи транзистора VT1. В цепь питания радиопередатчика введен радиочастотный дроссель L3, который препятствует оттоку полезного сигнала от антенны WA1. Контурная катушка бескаркасная, наматывается на оправке, в роли которой использован винт М2,5.

Катушка содержит 8 витков провода ПЭВ-2 0,3. Тот же провод берется для катушки связи L2, имеющей 2 витка. Дроссель L3 лучше взять готовый типа Д-0,1, с индуктивностью порядка 100 мкГн. Микрофон — электретный марки МКЭ-369.

Настройку вашего «радиоканала» следует вести в такой последовательности. Первым настраивается микроприемник на частоту около 88 МГц, свободную от помех со стороны вещательных радиостанций. Проконтролировать «попадание» в нужную часть диапазона можно с помощью FM-приемника, имеющего хорошо читаемую шкалу настройки.

После такого сравнения ручку настройки микроприемника зафиксируйте липкой лентой. Далее настраивают передатчик — ваш голос должен уверенно звучать в динамической головке дополнительного звукового усилителя на ошейнике. Чтобы настройка передатчика не сбивалась, ручку управления полупеременным конденсатором лучше поместить в углубление корпуса, закрываемое крышечкой.

Если эксперимент с собакой у вас не удастся, вы можете сделать второй такой же комплект приемопередатчика, и у вас получится уоки-токи. Желаем успеха!

Ю.ПРОКОПЦЕВ
