Иван Сапрыкин,

Рязанская область

Технология, применяемая в большинстве обычных громкоговорителей, ведет свою родословную еще с 30-х годов прошлого века. Поначалу они представляли собой бумажные «тарелки» и конусы, потом их стали заключать в деревянные и пластиковые корпуса. А ныне вот американская компания NXT разработала технологию выпуска плоских громкоговорителей.

Первоначально такие динамики с узкой полосой пропускания были разработаны для агентства Defence Evaluation and Research (DERA) и использовались в системах активного шумоподавления в кабинах самолетов. То есть специальные микрофоны улавливали спектр шума в кабине, его анализировал компьютер, который затем подавал на динамики тот же спектр в противофазе. Шум подавлял шум.

Затем NXT, а вслед за ней и Verity Croup выпустили в 1996 году свое первое плоское изделие — пару мультимедийных громкоговорителей для ноутбука NEC.

Общая концепция очень проста. Если у обычных громкоговорителей диффузоры действуют, подобно поршням, перемещая воздух в комнате, плоские громкоговорители используют малогабаритные «возбудители» для колебания всей диафрагмы (т. е. непосредственно самой панели). Этот технический прием — он называется Distributed Mode — позволяет одной панели перекрывать акустический диапазон в восемь октав. (Кстати, большинство обычных громкоговорителей могут справляться только с пятью.) Кроме того, плоские излучатели звука не имеют «зоны наилучшего восприятия», обычной для конструкций с направленным излучателем. Имея плоские громкоговорители, можно сидеть в любом месте комнаты и, тем не менее, отлично слышать звук.

Наконец, плоскопанельная технология позволяет изготавливать громкоговорители практически из любого материала, любого размера или вида. В громкоговоритель можно, по идее, превратить все что угодно — от двери автомобиля до экрана телевизора. В последнем случае, кстати, именно так и поступают — пластина динамика, по существу, представляет собой часть конструкции плазменной или жидкокристаллической панели — заменителя обычного кинескопа.

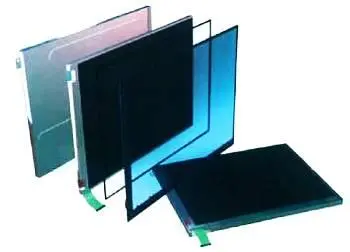

В современном телевизоре акустическая панель является частью конструкции жидкокристаллического дисплея.

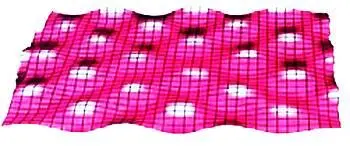

Сама по себе панель NXT — тонкая пластина, которую множество вибраторов превращают в один сплошной диффузор.

А. СПИРИДОНОВ

Говорят, новые навигационные системы, работающие с помощью спутников, действуют куда точнее и надежнее обычных компасов. Так ли это? Насколько дороги подобные приборы? Можно ли пользоваться подобными устройствами в походах?

Анатолий Смирнов,

Новосибирская область

Художник Ю. САРАФАНОВ

Эра спутниковой навигации началась лет сорок тому назад. Первыми ее достижениями начали пользоваться военные. Штурманы боевых кораблей и самолетов, а затем и командиры наземных частей получили в свое распоряжение приборы, которые позволяли определить местоположение с точностью до нескольких метров с помощью радиосигналов, передаваемых сетью специальных навигационных спутников.

В настоящее время эксплуатируются две системы — Glonas и JPS . Они примерно равнозначны друг другу.

Суть работы подобной системы такова. Вокруг Земли на высоких орбитах (порядка 15 тыс. км) летают несколько спутников, которые постоянно посылают на Землю кодированные сигналы.

Приемники навигационной системы, напоминающие карманный калькулятор, получают сигналы иной раз от 12 спутников одновременно. Определяя направление минимум на три спутника, компьютерная система, заложенная в такой прибор, вычисляет собственное местоположение. Чтобы прибор надежно мог в течение нескольких секунд определить ваше местоположение, необходимо выполнение трех условий.

Во-первых, должно быть достаточно стабильное состояние ионосферы (при солнечных бурях прибор работает хуже). Во-вторых, сам датчик не должен быть экранирован. Например, под металлической крышей машины или дома он работает хуже, чем на открытом воздухе. В-третьих, подобные приборы не любят тряски и носить их лучше не в кармане, а, скажем, в специальном отделении рюкзака.
