Экипаж… 1 чел.

Двигатель… POWER IETS WHITTLE 1

Вес… 1700 кг

Нагрузка… 470 кг

Потолок… 10 030 м

Дальность полета… 660 км

Спортивный автомобиль-родстер родился как бы из концепт-кара, показанного двумя годами раньше. Машина эта была чрезвычайно интересна. Мало того, что у нее на каждый цилиндр «работало» 5 клапанов, она еще в вариантах имела полный привод. После некоторой доводки передней подвески и навесных аэродинамических элементов двухместный автомобиль стал одним из лучших в своем классе. Отменная динамика, высокая скорость, комфорт и высокий дизайн не оставляли конкурентам никаких шансов.

Техническая характеристика:

Длина… 4040 мм

Ширина… 1760 мм

Высота… 1350 мм

Вес… 1290 кг

Двигатель… 4-цилиндровый, 20-клапанный

Мощность… 180 л.с.

Объем бака… 55 л

Максимальная скорость… 243 км/ч

Расход топлива… от 10 л/100 км, в зависимости от цикла

В прошлые годы выпускали прибор для демонстрации закона сообщающихся сосудов. В причудливо изогнутых трубках жидкость поддерживалась на одном уровне (рис. 1). Но он не давал простора творческому мышлению. Попробуем продемонстрировать этот закон более остроумным способом.

Например, теоретик изобретательства В. Альтшуллер, известный и как писатель-фантаст Альтов, однажды предложил юным техникам такую задачу.

На верхнем этаже толстостенной крепостной башни нужно точно на одном уровне забить два гвоздя. Один изнутри, другой снаружи. Применение рентгена, лазера и прочих новомодных штучек исключается. Место для гвоздей нужно определить простейшим способом. Вот и попробуем применить наш прибор для решения поставленной задачи.

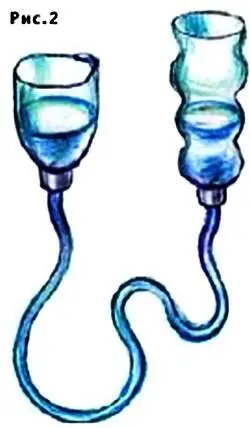

Возьмите две крышки с патрубками. Плотно соедините их шлангом. Привинтите к ним пластиковые бутылки разной формы с отрезанными донышками. Форму их выберите по возможности замысловатую. Налейте в них воду. Как бы вы теперь ни поднимали или опускали бутылки, вода в системе быстро устанавливается на одном уровне. Замена бутылки на другую по объему или форме ничего не меняет (рис. 2).

Если на бутылках сделать метки положения воды, то, перенося эти метки, например, на стенку и соединяя их, можно провести горизонтальную прямую. Получаем прибор — строительный уровень. Имея такой прибор, вы, наверное, уже и сами догадались, как решить задачу Альтшуллера.

Выполняя опыты, вы заметили, что единый уровень жидкости в сообщающихся сосудах устанавливается очень быстро, но не сразу. Если бы мы вместо воды взяли мед, то ждать подтверждения закона пришлось бы долго. И все же такой опыт можно поставить. Только не наливайте мед ни в один из описанных приборов. Достаточно в пластиковый стакан с медом опускать ложку. Теперь стакан разделился на две части — два сообщающихся сосуда. Наклоните стакан, положив что-нибудь под его дно, и ждите. Закон сообщающихся сосудов будет доказан и здесь, только на это потребуется время.

Порою законы гидростатики начинают соблюдаться и для таких тел, которые и жидкостью назвать трудно. К примеру, такой опыт: возьмите мелкие пенопластовые шарики. Как их изготовить? Бросьте кусочек упаковочного пенопласта в кипящую воду. Через час он распадется на множество шарообразных комочков.

Поместите в бутылку несколько крупных стеклянных бусинок и пенопластовых шариков. Сверху засыпьте их толстым слоем гороха или крупы. При легком встряхивании бутылки шарики появятся на поверхности, как бы всплывут, бусинки же останутся на дне. В данном опыте сыпучее вещество выступает в роли жидкости. При встряхивании крупинки начинают двигаться и силы трения между ними ослабевают в сотни раз. Вся масса крупы в целом начинает вести себя, как жидкость. А в жидкости действует закон Архимеда (рис. 5).
