Журнал «Юный техник» - Юный техник, 2002 № 02

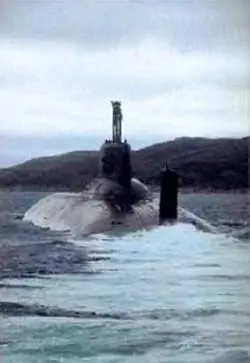

Атомная многоцелевая подводная лодка « Гепард »

(К-335, серия «Барс», проект 071, по классификации НАТО — «Akula-II»).

Проект создан в Санкт-Петербургском морском бюро машиностроения «Малахит». Главный конструктор — Г.Н. Чернышев , после 1997 года — Ю.И. Фарафонтов . Заложена на верфи «Севмашзавода» в 1991-м, спущена на воду в 1999 году. Достройка и испытания завершены в декабре 2001 года.

Техническая характеристика:

Длина… 113 м

Ширина… 14 м

Осадка… 9,6 м

Водоизмещение в подводном положении… 13 800 т

Рекордная глубина погружения… 600 м

Максимальная скорость… более 30 узлов

Время автономного плавания… более 3 месяцев

Вооружение… торпеды и ракеты с боеголовками различных типов, высокоточное оружие, мины

Экипаж… 73 человека

Такого количества часов, как на Международном специализированном салоне, прошедшем в конце прошлого года в Выставочном центре на Фрунзенской набережной в Москве, я не видел больше за всю свою жизнь! Наручные и карманные, настенные и напольные, атомные, электронные, механические — с маятниками и без…

Даже песочным и водяным нашлось место. Чтобы поведать обо всем увиденном, пришлось бы написать не один толстенный том. Поэтому ограничимся пока лишь одной историей. О том, как часы помогли и продолжают помогать мореплавателям.

ГЛАВНОЕ — НЕ ЗАСЫПАТЬСЯ…

Поначалу моряки, как и люди сухопутные, ориентировались по солнцу. Светило в зените — значит, время обедать, склонилось к закату — скоро ночь… Впрочем, изобретенные в Древнем Египте солнечные часы позволяли ориентироваться точнее.

Огромные гранитные обелиски-гномоны, например, которые устанавливались перед входами в храмы, позволяли определять время с точностью до четверти часа. Со временем в домах богатых египтян появились и настенные солнечные часы со сложными шкалами. Они давали возможность правильно высчитывать время в зависимости от месяца.

Древние греки унаследовали от египтян их основные достижения и продвинулись дальше. Так, в Элладе были изготовлены первые дорожные солнечные часы. А известный всем мудрец Платон, говорят, изобрел даже первый будильник, который отмечал начало дня свистком.

Механик Ктесибий Александрийский воплотил на практике открытый Аристотелем принцип передачи сил с помощью зубчатого колеса и в 150 году до н. э. создал сложнейшие часы, приводившиеся в движение водяным колесом. Это чудо античной механики имело циферблат, время на котором указывала статуэтка, прикрепленная к скрытому поплавку. Слезы, капавшие из ее глазниц, попадали через специальный трубопровод в поплавковую камеру, и уровень воды постепенно менялся, обеспечивая, так сказать, ход часов и правильный показ времени в течение дня. А ночью специальное устройство ежечасно сбрасывало мелкие камешки в металлическую чашку, отмечая прошедшее время звуками гонга.

Однако все это были часы сухопутные. На море же водяные часы не прижились — болтанка нарушала точность их хода. И потому моряки чаще всего пользовались песочными часами. Корабельная вахта обычно длилась восемь «склянок» — четыре часа. Песок из верхней колбы пересыпался в нижнюю за 30 минут. В этот момент вахтенный ударял в судовой колокол и переворачивал часы. Нижняя колба становилась верхней, и песок снова сыпался вниз…

Точности «хода» таких часов добивались, используя обожженный мелкий песок, который много раз просеивали через тончайшие сита.

Были попытки также использовать молотую и обжаренную яичную скорлупу, свинцовую пыль и другие материалы.

Главный недостаток таких часов — слишком короток интервал времени, который можно измерить, не переворачивая колбы. А при каждом перевороте накапливалась ошибка. Механики не раз пытались создавать устройства, автоматически опрокидывающие песочные часы в нужный момент, но должного результата добиться им так и не удалось.

КАЧКА И МАЯТНИК

Между тем морякам точные часы нужны были не столько для определения времени вахт или обеда, сколько местоположения в море. Древние мореплаватели скоро выяснили, что Земля вращается, а Полярная звезда всегда остается в одной и той же точке небосвода; так что, измеряя по ночам секстантом угол между Полярной звездой и горизонтом или угол между Солнцем в зените и горизонтом в полдень, когда тени самые короткие, мореплаватели могли определить широту своего местонахождения. Оставалось вычислить долготу.
