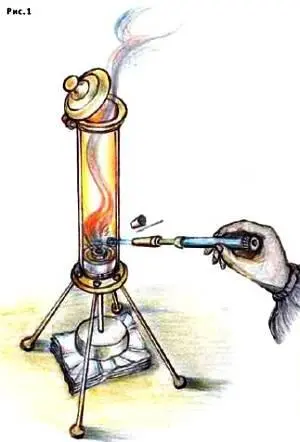

На рисунке 1 приводим проект такой модели.

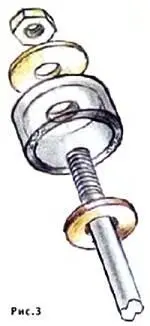

Цилиндр сделан из стальной трубы диаметром 30–40 мм. Он покоится на трех ногах из проволоки диаметром 6 мм. Они заделаны в отверстия фланца, припаянного к нижней части трубы. Немного выше расположено отверстие для зажигания топлива. Оно имеет коническую форму и закрывается резиновой пробкой. Вверху — крышка на петле, также припаянной к трубе. В ее нижнее отверстие входит поршень с кожаной манжетой (рис. 3).

Остановимся на способе ее изготовления путем выдавливания. Для этого нужны слесарные тиски, колечко, отрезанное от трубы, из которой сделан цилиндр, точеная деревянная пробка и кусок кожи от сапога. Пробка должна входить в кольцо с зазором, равным толщине имеющегося куска кожи. Кромка ее должна быть закруглена и зачищена шкуркой.

Точно так же нужно обработать с внутренней стороны одну из кромок кольца.

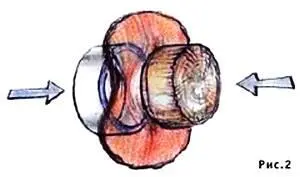

Кусок кожи положите на ночь в холодную воду, а утром можете приступить к изготовлению манжеты (рис. 2).

Кольцо и пробку предварительно смажьте машинным маслом. Затем, положив кусок кожи шершавой стороной наружу, попытайтесь при помощи пробки вдавить его в кольцо. Это вам удастся лишь частично. После этого поставьте заготовку в тиски и плавно, без резких движений, вдвиньте пробку в кольцо до конца. В таком состоянии заготовка должна оставаться в тисках сутки — до полного высыхания кожи. После этого срежьте с краев излишек кожи и разберите приспособление. Должна получиться аккуратная кожаная манжета для поршня. Остается пропитать ее маслом и прикрепить к подъемному штоку.

Приступая к опытам, будьте осторожны. Все работы ведите в присутствии преподавателя. В качестве топлива используйте клок ваты с эфиром, как это делают медицинские сестры, ставя банки. Зажечь вату в цилиндре можно при помощи газовой зажигалки, а еще лучше — миниатюрной ювелирной горелки.

Успех опыта зависит от того, насколько быстро вы успеете закрыть все отверстия. Чем больше диаметр цилиндра, тем больше у вас будет на это времени: недаром Леонардо предлагал взять цилиндр диаметром в один локоть. Внимание! Применять порох или любые кислородосодержащие смеси абсолютно недопустимо!

Продемонстрировать четкую работу тепловой подъемной машины будет нелегко. Но ваши возможности велики, Леонардо рад был бы оказаться на вашем месте!

А.ИЛЬИН

Лето кончилось, но, как говорится, готовь телегу зимой. В данном случае речь о велосипеде, точнее, о безопасности велосипедиста. Самая большая угроза — движущийся автотранспорт. Фара светит вперед и мало заметна. Кроме того, генератор для питания фары заметно тормозит движение, особенно не разгонишься. Сделать велосипедиста заметнее на дороге поможет задний фонарь. Но если в нем будет лампа накаливания, то нужна мощная батарея или тот же генератор, тормозящий движение.

Куда эффективнее проблесковый маячок на светодиоде. Для его работы достаточно одной пальчиковой батареи, а специальный генератор подаст на светодиод короткие, но мощные импульсы.

Обычно падение напряжения на светодиоде составляет примерно 1,6–1,8 В, и одной пальчиковой батарейки для его свечения было бы недостаточно. На рисунке 1 приведена схема питания светодиода с использованием удвоения напряжения питания.

Генератор на транзисторах разной проводимости (p-n-p и n-p-n) типа КТ3107Б и КТ3102Ж вырабатывает низкочастотные импульсы, поступающие на светодиод. Частота следования импульсов составляет около 0,5–1 Гц и определяется элементами R1 и С1, а продолжительность вспышки — элементами R2 и С1. С выхода генератора (транзистор VT2) короткие импульсы через резистор R4 подаются на базу транзистора VT3, в коллекторную цепь которого включен светодиод HL1 красного цвета (АЛ307КМ) и диод VD1.
