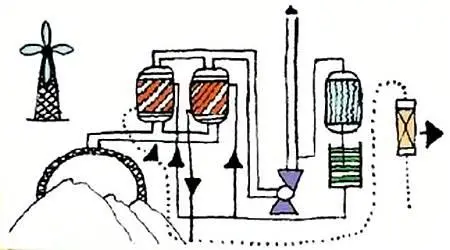

Технологическая схема процесса концентрирования рения на фумарольных полях вулкана Кудрявый.

Каким же образом будут добывать рений на вулкане?

Наши специалисты разработали и в 1999 году запатентовали технологию извлечения рения, попытавшись имитировать природный процесс осаждения сульфида рения в местах выхода высокотемпературных вулканических газов.

На пути газа они решили поставить улавливатели, на которых сульфид рения осаждался бы в виде тоненьких иголочек, как на вулканическом кратере. В качестве носителей, адсорбирующих на себе сульфид рения, использовали природные минералы цеолиты, имеющие очень большую пористость — около 2 кв. м на 1 г цеолита. А довольно крупное месторождение цеолитов есть на Сахалине — не так уж далеко от вулкана.

Опытная проверка технологии в лаборатории показала, что она намного проще и дешевле традиционного способа извлечения рения из молибденовой руды.

В 2000 году наши специалисты собрали деревянную пирамиду с площадью основания около 9 кв. м. Ею, словно воронкой, вскоре должны накрыть одно из небольших фумарольных полей. Из вершины пирамиды в сторону будет отведена десятиметровая труба. А поскольку газ из вулкана выходит под очень низким давлением, для создания дополнительного напора в конце трубы планируется поставить вентилятор-дымосос. Газ пройдет по трубе и попадет в емкость с цеолитом. Цеолит далее будет промываться серной кислотой, которую тоже попытаются получать прямо на месте из чистой вулканической серы. Затем сернокислый раствор, содержащий рений, прогонят насосами через ионообменную смолу.

За месяц ученые надеются получить на первой установке килограмм калиевой соли рениевой кислоты, из которой можно выделить 500–700 г чистого рения. Опытно-промышленная установка предусматривает сезонную работу с годовым объемом добычи рения около 280 кг.

Если все получится согласно расчетам, то вскоре деревянный купол заменят бетонным. И хотя строительство в этих краях стоит недешево — ведь все необходимое оборудование и сырье придется доставлять вертолетами, — за два года работы промышленная установка должна себя полностью окупить. А потом начнет давать чистую прибыль.

Виктор ЧЕТВЕРГОВ

Нанотехнология. Так называется новая, революционная отрасль современной техники. Приставка «нано» происходит от греческого слова nannos — карлик (отсюда, кстати, и нанометр — одна миллиардная доля метра).

Термин появился в середине XX века благодаря нобелевскому лауреату, известному физику Ричарду Фейнману. Еще в 1959 году он предсказал, что человечество скоро научится манипулировать отдельными атомами, молекулами или живыми клетками и сможет синтезировать все, что угодно. Сам Фейман не дожил до осуществления своей мечты, но идея осталась жить.

В 1981 году ученые швейцарского отделения фирмы IBM изобрели силовой туннельный микроскоп. Мы уже рассказывали об этом удивительном инструменте подробно, поэтому лишь вкратце напомним.

Над полупроводниковой или металлической подложкой расположена тончайшая вольфрамовая игла. Напряжение порядка 10 вольт создает разность потенциалов между иглой и подложкой, являющимися в данном случае как бы обкладками конденсатора. Причем из-за малости зазора и крошечных размеров кончика иглы напряженность электростатического поля получается весьма солидной — около 10 8В/см. Это поле и является основной действующей силой туннельного микроскопа: точнее, одной из его разновидностей — атомного силового микроскопа.

Работать этот агрегат может в двух режимах. Если с помощью специальной схемы поддерживать ток между иглой и подложкой постоянным, то при сканировании (многократном проведении иглы над поверхностью) она будет то опускаться, то приподниматься, в зависимости от рельефа, как патефонная игла копирует профиль поверхности.

Поскольку любой механический привод весьма груб, перемещениями иглы на субатомные расстояния управляют с помощью пьезоэффекта. Керамическая пьезотрубка при подаче на ее электроды управляющего напряжения меняет свою форму и размеры, что позволяет в зависимости от сигнала перемещать иглу по трем координатам. Насколько велика чувствительность микроманипулятора, можно судить по таким цифрам: при изменении напряжения на 1В таким игла смещается на величину порядка 2–3 нанометров.
