В качестве преобразователей (рис. 2 и 3) в ней применены комплексы мощных тиристоров. Эти полупроводниковые управляемые выпрямители имеют вид «таблеток», торцы которых являются анодом и катодом, между которыми расположен управляющий электрод. Из таких «таблеток», соединенных последовательно между собой, собираются преобразовательные мосты, обеспечивающие выпрямление и инвертирование большого тока высокого напряжения.

Объяснять, как работает выпрямитель, не надо — это знают все. Другое дело — инвертор, реализующий обратную операцию. Вот грубая аналогия этого процесса.

Вообразим, что через длинный туннель (аналог линии) в загон (аналог трехфазного трансформатора) через три выхода (аналоги трех тиристорных блоков) непрерывно вливается стадо баранов (аналог постоянного тока), задние напирают и остановить этот поток невозможно. Сначала открывают первый вход — тиристорный блок фазы «А», и животные (ток) идут в него. Но вот рядом открывают второй вход — тиристорный блок фазы «В», а в первом входе появляется пес, лающий на баранов (аналог полуволны синусоиды, направленной против тока), и, естественно, весь поток переходит во вторую дверь — в тиристорный блок, соединенный с фазой «В», а первая дверь — тиристорный блок фазы «А» — закрывается.

Вскоре таким же образом ток переходит на фазу «С», и далее процесс повторяется. Таким образом, ток в линии не меняется, остается постоянным, а в фазах трансформатора возникает переменный, инвертированный. Весь этот сложный процесс (имеются в виду не бараны, а электроны) управляется и регулируется сложной электронной аппаратурой, выполняющей и функции защиты.

В электропередачах невозможно «складировать» электроэнергию, она должна потребляться в момент ее производства. При нарушении этого баланса возникают опасные для оборудования режимы, поэтому регулирование и защита ППТ должны действовать с большой быстротой.

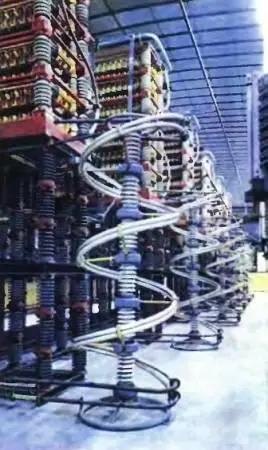

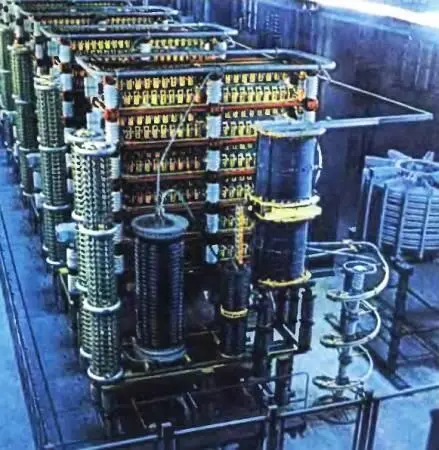

На рисунках 5 и 6 представлены плечи преобразовательных мостов ППТ Волгоград — Донбасс собранные из тиристорных модулей. Каждый мост рассчитан на 100 кВ выходного напряжения. Те из них, которые находятся на повышенном потенциале относительно земли (рис. 6), изолированы дополнительными изоляторами. Охлаждаются тиристоры преобразователей деионизированной водой — на фото видны полиэтиленовые трубопроводы для ее подачи на высокий потенциал, а также желтые блочки управления тиристорными ячейками, находящимися внутри модуля, делители напряжения, вспомогательные реакторы и другое оборудование. Модульная конструкция тиристорных блоков позволяет существенно упростить их эксплуатацию и ремонт.

Эта ППТ должна была стать прообразом будущих сверхмощных передач Экибастуз — Центр, Ачинск — Урал и других, но перестройки и реформы нарушили эти грандиозные планы, надолго затормозив развитие прогрессивных технологий. После преодоления кризисных явлений в экономике нам придется догонять промышленные страны в области ППТ. Возможно, некоторые из нынешних читателей «ЮТ» заинтересуются в будущем решением этих проблем.

Рис. 5

Рис. 6

А теперь вопросы для внимательных читателей:

· Куда денется энергия падающей воды, поступающей в турбину, если на другом конце ЛЭП неожиданно вырубят нагрузку?

· Меняется ли направление тока и полярность проводов в передаче постоянного тока при ее реверсе?

Ждем ответов.

Георгий ЧЕРНИКОВ
