Ла-5

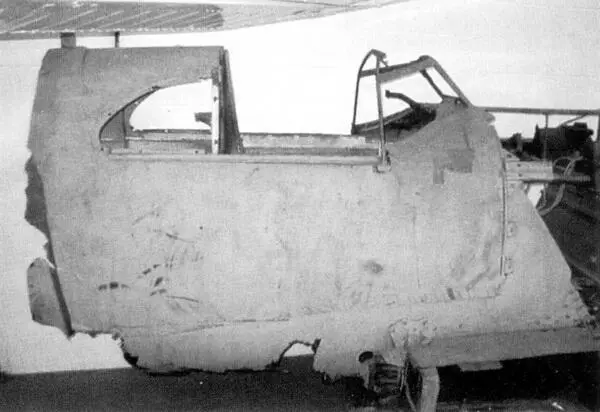

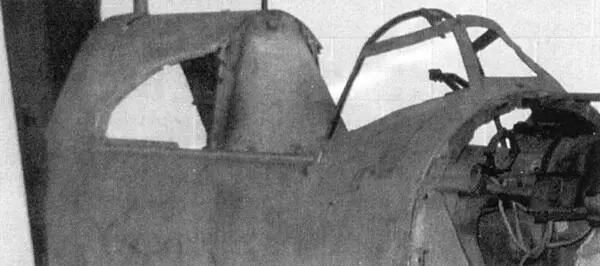

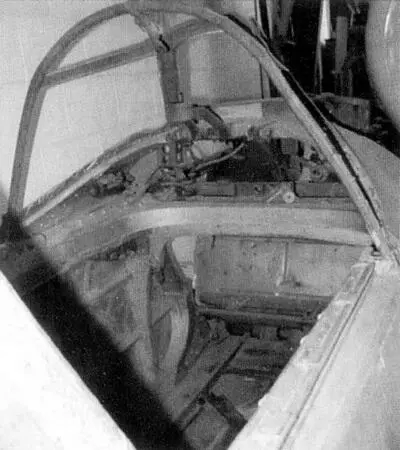

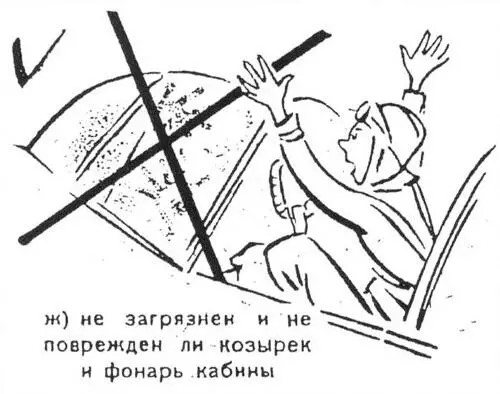

Кабина Ла-5 Тип 37 с плоскими панелями ветрового козырька, введенными с 9-й серии.

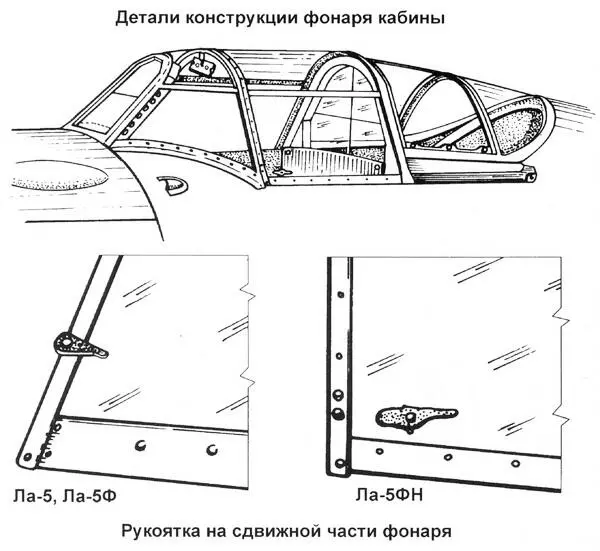

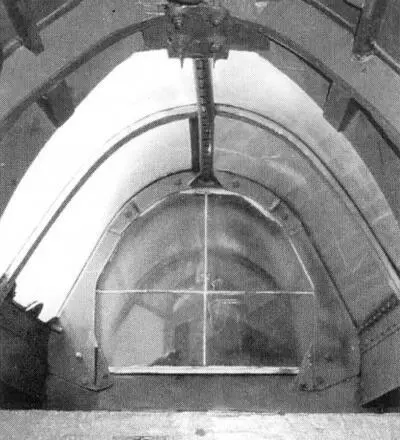

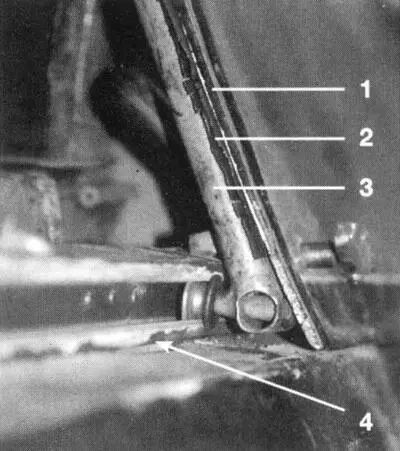

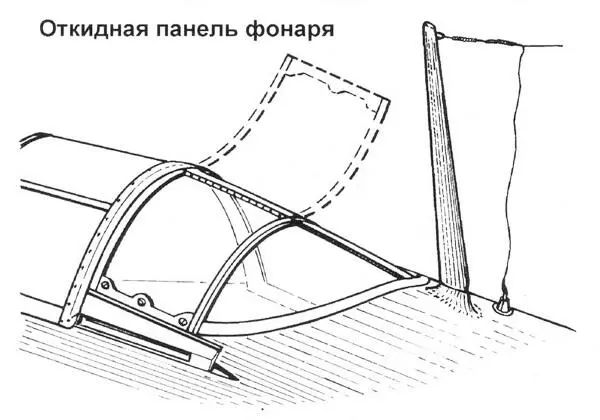

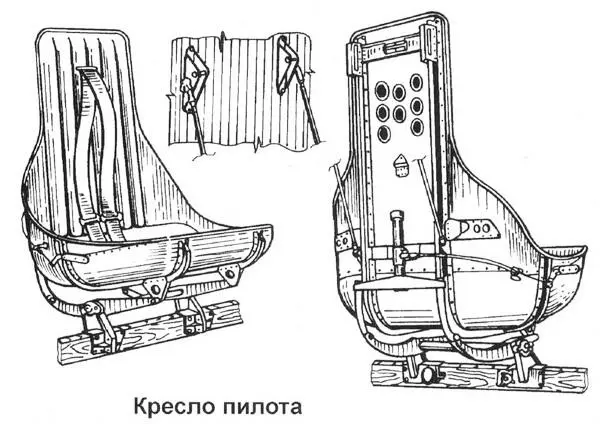

Справа вверху: 1. Внешний каркас фонаря; 2. Резиновая прокладка; 3. Каркас из труб; 4. Направляющая сдвижной части фонаря. Справа внизу: бронестекло за креслом пилота, вид сзади.

Окраска была выполнена не очень качественно и из-под нее довольно быстро начали проступать советские звезды. Тем не менее самолеты лишь слегка подкрашивали вплоть до 1 января 1946 года, когда вышел приказ 157 Taj.let.1946 «Маркировка самолетов», действовавший до 1951 года, т. е. на всем протяжении службы Ла-5 в Чехословакии.

Согласно этому приказу к 15 марта 1946 года на бортах самолетов и нижних поверхностях консолей крыла появились бортовые номера. На вертикальном оперении, перед кокардами, стал наноситься инвентарный номер самолета, в случае Лавочкиных представлявший собой часть советского серийного номера (от которого оставался лишь номер серии и номер самолета в этой серии: La-5 3479 или ULa-5-3715). В 1947 году произошла смена обозначений типов самолетов: La-5 превратились в S-95, a ULa-5 — в CS-95. Но на маркировках машин это не отразилось, поскольку их предполагалось снять с вооружения.

Во время ремонта в Куновице (Моравия) Ла-5ФН и Ла-5УТИ получали новый камуфляж: зеленый Smalt Avion 2036 khaki на верхних поверхностях и голубой Avion 2036.65 (оттенок очень близкий к немецкому RLM 65 Hellblau) — на нижних, не исключалось и использование близких по цвету трофейных германских красок. Бортовые номера и коки винтов истребителей 4-ой авиадивизии должны были быть черного цвета, но доступно множество фотографий, демонстрирующих исключения из этого правила. Введенные во 2-ом чехословацком истребительном полку молнии на капоте и трехцветные коки винтов стали практически «стандартными» для боевых Лавочкиных (в большей степени это все же касалось Ла-7) вплоть до самого конца их службы.

В ходе серийного производства в конструкцию Ла-5 внесено множество изменений, от незначительных до существенных переделок планера и систем. Можно выделить следующие основные модификации Ла-5:

1) Ла-5 Тип 37 с доработанным планером от ЛаГГ-3 35-й серии (округлый ветровой козырек, высокий гаргрот), с мотором М-82 или М-82А — было выпущено около 200 самолетов до 8-ой производственной серии включительно.

2) Ла-5 Тип 37 с плоским ветровым козырьком, высоким гаргротом и мотором М-82 или М-82А.

3) Ла-5 Тип 37 с плоским ветровым козырьком, высоким гаргротом и мотором М-82Ф.

4) Ла-5 Тип 39 с низким гаргротом и мотором М-82Ф.

5) Ла-5 Тип 39 с низким гаргротом и мотором М-82ФН.

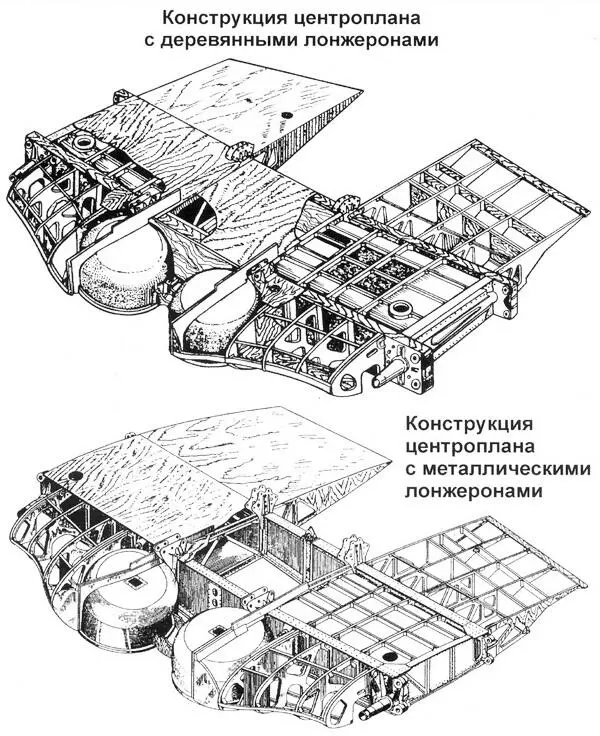

6) Ла-5 Тип 41 с низким гаргротом, мотором М-82ФН и металлическими лонжеронами крыла.

7) Ла-5 Тип 43 — двухместный учебно-тренировочный вариант.

Самым существенным отличием был тип установленного мотора, дававший соответствующее обозначение модификации машины: Ла-5, Ла-5Ф и Ла-5ФН.

Отдельные отличия будут упомянуты в техническом описании.

Фюзеляж самолета деревянный, полумонококовой конструкции, овального сечения, технологически состоящий из носовой и хвостовой частей, образующих после сборки неразъемный агрегат. Силовая конструкция носовой части состояла из пяти рамных шпангоутов и шести бимсов, а также включала сварную раму из стальных труб. Обшивка носовой части из дюралюминия. Хвостовая часть фюзеляжа, включавшая и киль, имела каркас, состоявший из четырех лонжеронов, 15 шпангоутов (из которых 4 хвостовых переходили в вертикальные лонжероны киля) и четырнадцати стрингеров. Лонжероны, два верхних и два нижних, имели переменное сечение, сужаясь к хвосту (причем верхние лонжероны были тоньше нижних). Шпангоуты из сосны в наиболее нагруженных местах имели усиливающие накладки из фанеры или брусков. Стрингеры также имели переменное сечение, сужаясь к хвосту самолета. Силовая обшивка хвостовой части состояла из двух боковин, правой и левой, которые формировались на оправке из 5–10 слоев березового шпона. После изготовления боковины скреплялись между собой и каркасом фюзеляжа с помощью двухкомпонентного фенолформальдегидного клея (эпоксидной смолы) ВИАМ Б-3.
