Ла-5

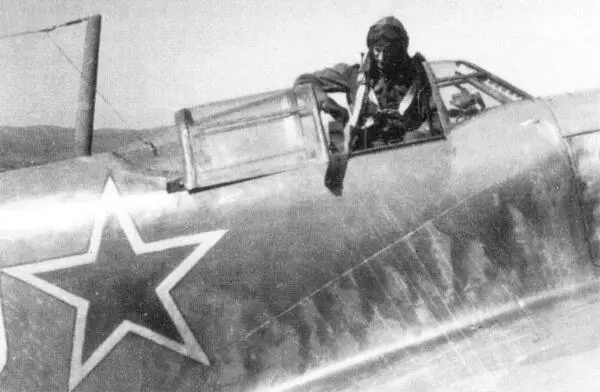

Форма жаропрочной панели на борту фюзеляжа менялась в процессе серийного производства: на верхнем снимке — первоначальная форма, на нижнем — самолет позднего выпуска.

В июле 1943 года ВВС обсудили с представителями авиационной промышленности конструктивные и производственные дефекты самолета, затруднявшие его эксплуатацию и способные привести к катастрофам. Наибольшее недовольство вызывала сдвижная часть фонаря кабины, явно имевшая неудачную конструкцию. Но вскоре себя проявил главный дефект, поставивший под угрозу боеспособность советских ВВС в разгар боев на Курской Дуге. На многих самолетах слои краски, полотняной обшивки и фанеры стали трескаться и отслаиваться. Об огромных масштабах проблемы свидетельствовало число затронутых ею машин — 573. Из них полностью надо было заменить полотняную обшивку на 77 Ил-2, 42 Як-1, 56 ЛаГГ-3 и шести Ла-5, а частично — на 149 Ил-2, 99 Як-1, 77 ЛаГГ-3 и 67 Ла-5. Причина была проста — предприятие, производившее грунтовку АШ-22 на основе нитроцеллюлозы для покрытия самолета перед покраской, в конце 1942 года без разрешения разработчика В. В. Чеботаревского и без предварительных испытаний заменило один из дефицитных компонентов другим. В результате этой несанкционированной замены тонкий слой краски под воздействием климатических температурных изменений начал трескаться, причем трещины пошли в вышележащие слои краски, открыв путь для влаги. Началось разрушение полотняной обшивки, клея, которым крепилась фанера на крыле и хвостовых оперениях, а также на других силовых элементах конструкции самолета. Был зафиксирован случай, когда из-за этого Ла-5 просто развалился в полете.

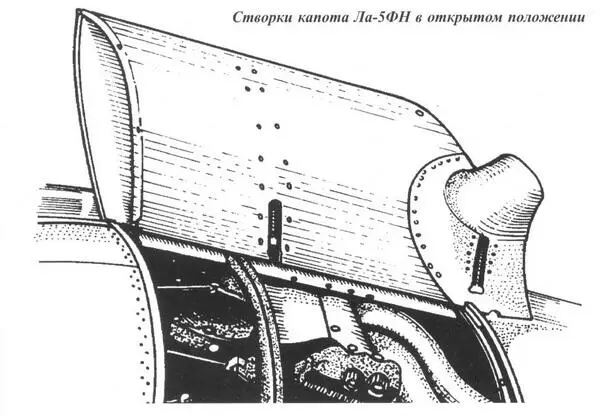

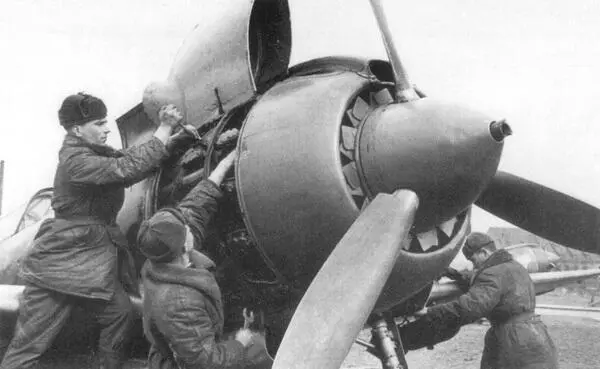

Техники 41-го ГИАП проводят техническое обслуживание Ла-5ФН. В отличие от Ла-5 с моторами М-82 и М-82Ф, на этой модификации истребителя створки капота крепились на одной рояльной петле в верхней части, рядом с воздухозаборником нагнетателя.

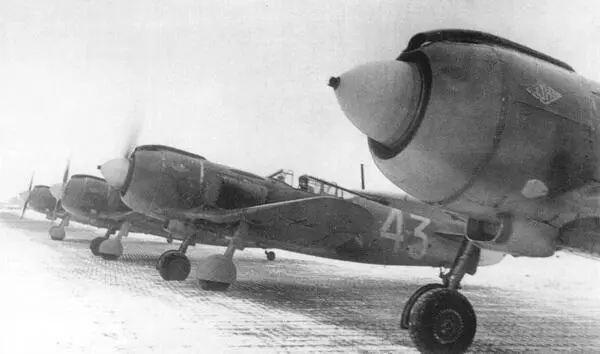

Ла-5ФН последних серий имели маленький каплевидный лючок на капоте, под которым скрывался дренажный патрубок маслосистемы.

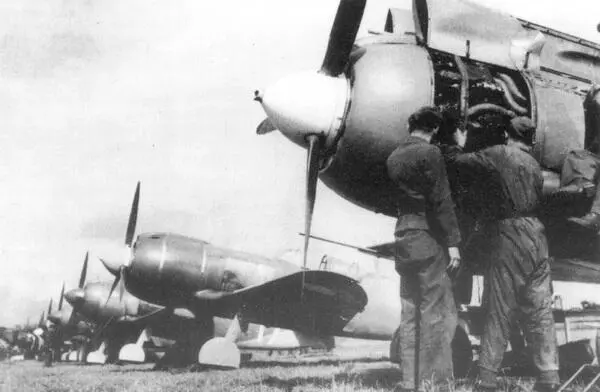

Техническое обслуживание Ла-5ФН чехословацких ВВС на аэродроме Пиештани. На сложенных створках капота хорошо виден приклепанный зализ, примыкавший к передней кромке крыла.

Благодаря самоотверженному труду ремонтных бригад, присланных с разных заводов, поврежденные самолеты были отремонтированы в течение двух-трех недель, но в тыловых подразделениях устранение этого опасного дефекта продолжалось до сентября 1943 года.

В конечном итоге эти события привели к изменению в камуфляже советских самолетов. Поскольку дефицитный пигмент, использовавшийся в грунтовке АШ-22, применяли и при производстве зеленых красок АМТ-4 и А-24М, от выпуска последних отказались. Вместо зеленых цветов стали использовать серые краски.

Таким образом, только Ла-5ФН раннего выпуска имели камуфляж с использованием зеленых красок.

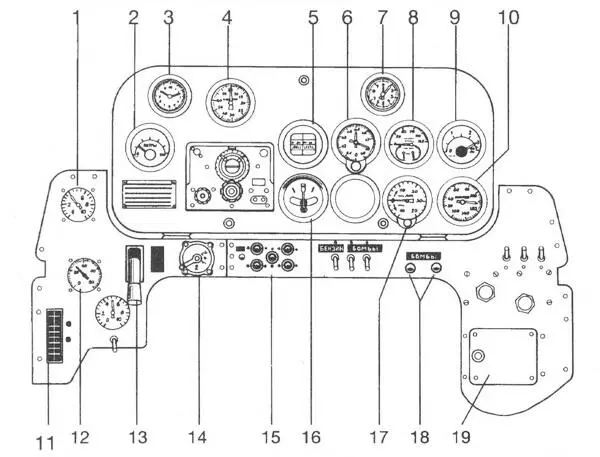

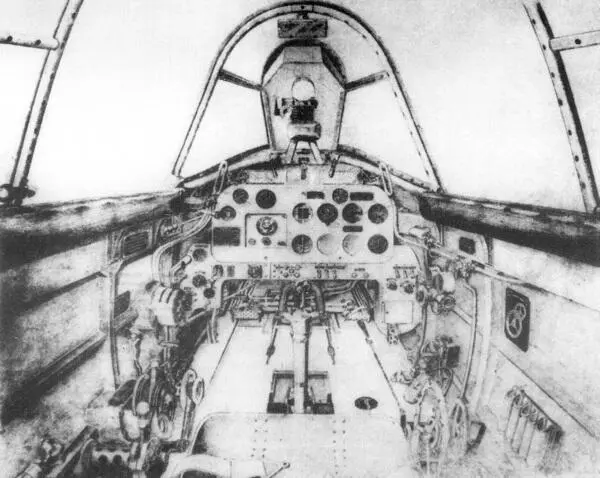

Приборная доска Ла-5ФН.1 — Указатель давления пневмосистемы; 2 — Указатель топлива; 3 — Часы АВР; 4 — Указатель скорости; 5 — Компас; 6 — Высотомер; 7 — Тахометр; 8 — Комбинированный указатель температуры масла и давления в масло- и топливной системах; 9 — Указатель температуры головок цилиндров; 10 — Индикатор давления наддува; 11 — Индикатор положения щитков; 12 — Указатель давления в гидросистеме шасси; 13 — Рычаг управления краном шасси; 14 — Выключатель магнето; 15 — Сигнализатор положения стоек шасси; 16 — Указатель углов крена и скольжения; 17 — Указатель скороподъемности; 18 — Сигнальные лампы бомбодержателей; 19 — Блок предохранителей бортовой электросистемы.
